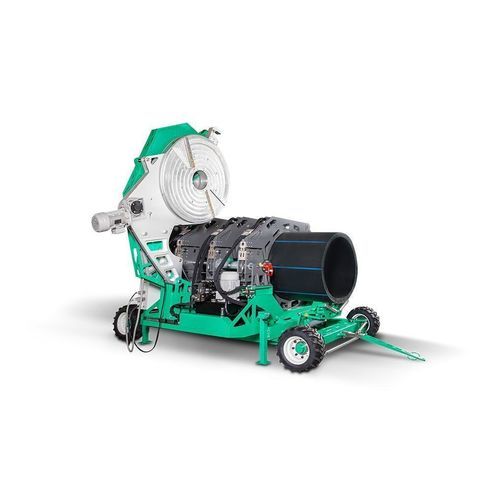

両端繋ぎ溶接機 Mazinger 1200

自動パイプ用熱可塑性プラスチック

製品概要
Mazinger 1200i は、現場施工向けのトレーラー搭載式バット融合溶接機で、熱可塑性配管（PE、HDPE、PP、PVDF）の現場溶接に適しています。作業溝での使用が可能な着脱式マシンキャリッジ、SIEMENS PLC による全自動制御、および大容量の油圧システムを備え、繰り返し可能な融合サイクルとトレーサビリティを提供します。

主な特長

• SIEMENS PLC による全自動制御（ワンボタン操作）および診断機能。
• 溶接力を均等に配分する二軸構造フレーム。
• 保護フレーム、断熱シールド、交換可能な加熱要素を備えた油圧式ピボット加熱板。
• 高容量油圧トリマー（トリマー出力 4 kW）による精密な面取り。
• 着脱可能なマシンキャリッジによりインディッチでの使用が可能。
• パイプのずれを防ぐ強力なチャックとリダクターインサート（630、710、800、900、1000、1200 mm）および両側油圧リフター。
• 溶接データの記録とトレーサビリティ：USB ポートを備えた着脱式制御パネル。設定により最大 30,000 レポートまでのログ記録をサポート（着脱パネル/データロガー構成で最大 10,000 レポートの記載あり）。

用途

• ガス配管、給水、上下水道・土木インフラ工事などの現場配管工事。
• 産業用流体輸送、鉱山配管、農業用かんがい設備、養殖設備など。
• 現場での HDPE/PE/PP/PVDF 管システムおよびプレハブ継手の溶接。

技術仕様

• 型式：Mazinger 1200i（自動、高力型）
• 溶接範囲（外径）：630–1200 mm（24\"–48\" IPS）
• リダクターインサート：630、710、800、900、1000、1200 mm
• 加熱器出力：24 kW
• トリマー出力：4 kW
• 電動機：11 kW
• 油圧作動圧力：最大 180 bar
• 油圧タンク容量：95 L
• 機械重量（インサート含む）：7,900 kg
• 機械寸法：4,500 x 2,770 x 2,650 mm
• マシンキャリッジ寸法：2,567 x 2,770 x 2,190 mm
• オプション：追加インサート、スタブエンド装置、移動式支持ローラー、互換データロガー等
• 規格：ISO 21307 および ASTM F2620 に準拠する設計
