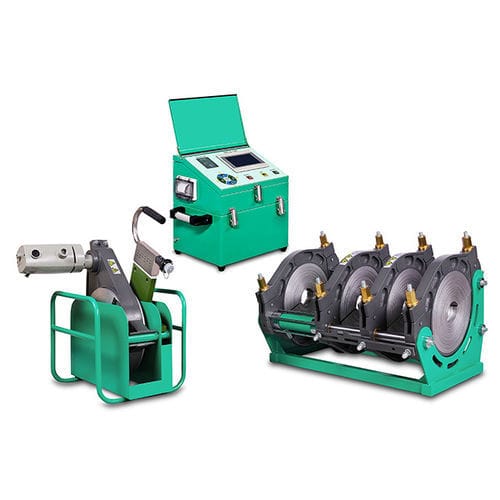

両端繋ぎ溶接機 SWT-V315/90A

ホットプレート自動プラスチックパイプ

概要

本機はPE、PP、PPR、PVDF製配管（90–355 mm）を接合する高精度な自動バットフュージョン溶接機で、油・ガス集収、給水、排水、鉱山およびその他の産業用途向けに設計されています。CNC油圧制御、PLCタッチスクリーン、DuPont Teflon 被覆加熱板、RFID／高度なデータロギングを組み合わせ、信頼性の高い再現性ある溶接を実現します。

主な機能と特徴

• 溶接レポートの保存および印刷（最大2000件）、USBによるエクスポートでトレーサビリティを確保。
• DuPont Teflon 被覆加熱板（非粘着）により付着を低減し、温度安定性を向上。
• 狭幅シングルリデューサーインサートおよびオプションのISOシングルインサートで径対応を拡張。
• CNC油圧コントローラと堅牢なPLCタッチスクリーンによる完全統合制御で自動化された安定した溶接サイクルを実現。
• RFID技術および高度なデータロギングで操作者・パラメータの追跡が可能。
• 軽量アルミクランプとコンパクト設計で現場での搬送・作業性を向上。
• ドイツ製高品質オイルシールキットおよびイタリア製STUCCHI製クイックカップリング4個で油圧漏れを低減し接続を簡素化。
• クロメート処理済み一体シャフトでシャーシの剛性を高め、荷重時のフレーム捩れを抑制。
• 加熱板の温度均一性：小型機で約2–3°C、大型機で約5–6°C。トリマー安全スイッチおよび人間工学に基づく支持システムを装備。

用途

• 飲料水配管や給水ネットワーク向けのHDPE／PE／PP／PVDF 配管の溶接。
• 排水システムおよび水処理設備。
• 鉱山・産業用流体移送配管。
• ガス配管の施工および油・ガス集収システム。
• 地熱ヒートポンプ、自治体インフラ、農業用灌漑、HDPE船体の製造など。

付属品・主なオプション

• DuPont Teflon 被覆加熱板；複数径対応のリデューサーインサート（オプション）。
• STUCCHI クイックカップリング（油圧接続）、高品質オイルシール、RFID／データロギング、USB レポート出力。

技術仕様

• モデル群：SWT-V250/90A、SWT-V315/90A、SWT-V355/90A（SWT-V シリーズ）。
• 溶接範囲 OD（mm）：SWT-V250/90A：90–250 mm；SWT-V315/90A：90–315 mm；SWT-V355/90A：90–355 mm。
• リデューサーインサート例：SWT-V250/90A：75*、90、110、125、140、160、180、200、225；SWT-V315/90A：90–280；SWT-V355/90A：90–315。
• 電源：230 V 50/60 Hz。
• 定格電力：SWT-V250/90A：4.25 kW；SWT-V315/90A：5.25 kW；SWT-V355/90A：5.25 kW。
• ピストン面積：SWT-V250/90A：10.99 cm²；SWT-V315/90A：20.02 cm²；SWT-V355/90A：20.02 cm²。
• 質量 N.W./G.W.（例）：SWT-V250/90A：137 / 163 kg；SWT-V315/90A：189 / 234 kg；SWT-V355/90A：208 / 256 kg。
• 加熱板コーティング：DuPont Teflon。データ管理：最大2000レコード、USBエクスポート対応。
• 安全性・耐久性：トリマー安全スイッチ、クロメート処理済みシャフト、高品質オイルシール、STUCCHI クイックカップリング。
