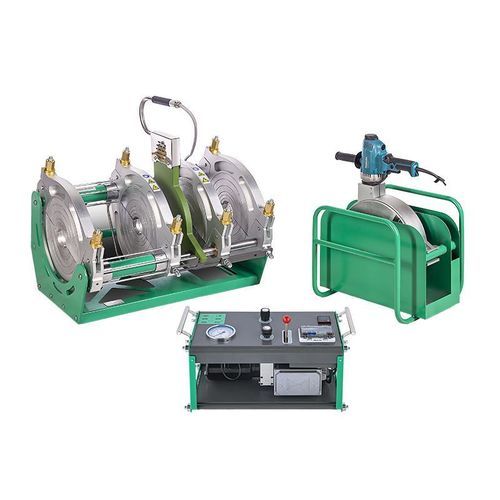

両端繋ぎ溶接機 SWT-V200/63SHP

パイプ用プラスチックパイププラスチック産業用

製品概要
MM-Techはアルミフレームのバットフュージョン（対向端面溶接）溶接機を製造しており、HDPE、PP、PVDFパイプの熱溶着に対応します。モデルはISO 21307およびASTM F2620に準拠し、給水、ガス配管、産業・鉱業用途に適しています。

主な特徴

• カートリッジ式の油圧バルブにより保守が容易
• スクリュー（ウォーム）駆動のトリマーにMakita電動ドリルを装備
• 外側・内側クランプは削り出しアルミニウムで高精度な位置決めが可能
• フレーム装着のステンレス製油圧ホースで腐食・亀裂に強い構造
• 加熱板はDupont Teflonコーティング、接続箱はステンレス製

説明
SWT-V200/63SHPは、63-200 mm範囲のPN25 HDPEパイプ用に設計された高圧バットフュージョン溶接機です。加工アルミニウム製の構造により寸法精度と現場での取り扱い性を両立しています。トリマーはウォーム駆動とMakitaドリルにより安定した仕上げが可能で、油圧システムは工業環境での連続稼働を想定して設計されています。

データシート
SWT-V200/63SHP 高圧バットフュージョン溶接機 仕様

• 型式: SWT-V200/63SHP
• 溶接適用外径 (mm): 63-200 mm
• リデューサーインサート: 63, 75, 90, 110, 125, 140, 160, 180
• インサート種類: Multi / ISO / Single
• ピストン面積: 6.27 cm²
• 溶接圧力範囲: 0-180 BAR
• 電源: 220V, 50/60Hz
• 定格出力: 3 kW
• ヒーター出力: 1.5 kW
• トリマーパワー: 0.75 kW
• ポンプ出力: 0.75 kW
• 最高温度: 320 ℃
• 梱包寸法（例）: 840×460×550 mm; 500×470×660 mm; 670×360×490 mm
• 総重量: 156.55 kg

用途

• 給水インフラ: 供給・配水ネットワークの気密接合
• ガス配管システム: 漏洩を抑える高品質な接合
• 産業配管: 圧力・温度・化学薬品に耐える融合接合
• 鉱業: 過酷な環境での水および薬品輸送パイプの現場溶接

仕様 / 技術仕様

• 型式: SWT-V200/63SHP
• 溶接適用外径: 63-200 mm
• リデューサーインサート: 63, 75, 90, 110, 125, 140, 160, 180
• インサート種類: Multi / ISO / Single
• ピストン面積: 6.27 cm²
• 溶接圧力範囲: 0-180 BAR
• 電源: 220V, 50/60Hz
• 定格出力: 3 kW
• ヒーター出力: 1.5 kW
• トリマーパワー: 0.75 kW
• ポンプ出力: 0.75 kW
• 最高温度: 320 ℃
• 梱包寸法（例）: 840×460×550 mm; 500×470×660 mm; 670×360×490 mm
• 総重量: 156.55 kg
