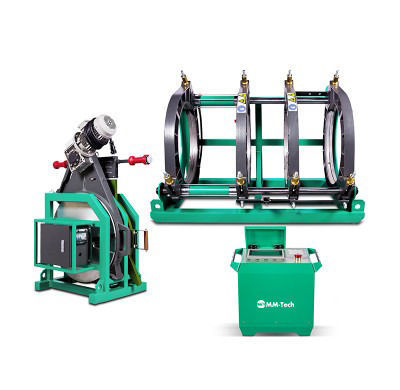

両端繋ぎ溶接機 SWT-V500/280A

自動プラスチックパイプ熱可塑性プラスチック

概要
MM-Techの自動CNC突合せ溶接機。HDPE、PE、PP、PVDF管に対応。給水・ガス・インフラ工事向けに設計され、DVS 2207、ISO 21307、ASTM F2620に準拠。全閉型CNC油圧駆動とPLCタッチスクリーンにより安定した再現性の高い溶接サイクルを実現します。

特長

• PLCタッチスクリーン制御とRFIDによる操作者アクセス管理で運用とトレーサビリティを確保。
• レポート印刷とUSB出力に対応；最大2000件の溶接記録を本体保存。
• DuPont製テフロンコーティング加熱板により付着を低減し寿命を延長。
• 軽量アルミ製クランプとコンパクトなフレームで現場への持ち運びが容易。

製品説明
SWT-V500/280Aはφ280-500 mm（11"-20" IPS）管の高精度突合せ溶接向けに設計されています。全閉ループのCNC油圧システムは正確な軸方向移動と圧力制御を実現し、PLCインターフェースはサイクル設定と監視を簡素化します。RFIDアクセスは操作者プロファイルを保護し、溶接レポートは印刷またはUSB出力で品質管理とトレーサビリティを支援します。現場での使用に適したポータブルで信頼性の高い装置です。

データシート
Automatic Butt Fusion Welding Machine 280-500mm Specifications
Model: SWT-V500/280A
Welding Range O.D. (mm): 280-500
Reducer Inserts: 280, 315, 355, 400, 450
Power Supply: 400V 50/60Hz
Rated Power (kW): 9.50
Piston Area (cm²): 23.06
Net/Gross Weight (kg): 420 / 510

仕様 / 技術仕様

• Model: SWT-V500/280A
• Welding range (O.D.): 280-500 mm
• Reducer inserts: 280, 315, 355, 400, 450
• Power supply: 400V 50/60Hz
• Rated power: 9.50 kW
• Piston area: 23.06 cm²
• Net weight / Gross weight: 420 kg / 510 kg
• Materials compatible: HDPE, PE, PP, PVDF
• Standards compliance: DVS 2207, ISO 21307, ASTM F2620
• Features: fully enclosed CNC hydraulic system, PLC touchscreen, RFID access, DuPont Teflon coated heating plate, USB report export
