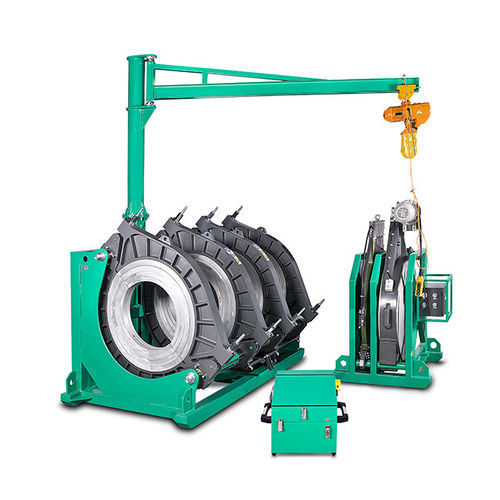

両端繋ぎ溶接機 SWT-V1200/630A

自動大径用パイプ用

概要
CNC制御の自動バットフュージョン溶接機で、天然ガス配管やインフラ工事向けに設計されています。HDPE、PE、PP、PVDFの配管溶接専用。DVS 2207、ISO 21307、ASTM F2620 の溶接規格に準拠しています。飲料水供給、下水処理、自治体の土木、鉱業・産業プラント、HDPE船体製作、地熱暖房・冷房系配管、一般インフラ建設などの用途に適しています。

主な特徴

• 完全密閉の堅牢でコンパクトなCNC油圧制御ユニット。
• PLCタッチスクリーンインターフェース、RFIDアクセス機能による安全性と操作性。
• DuPont製テフロンコーティング加熱板により長寿命かつ均一な加熱を実現。
• 最大2000件の溶接記録の印刷に対応；USB経由でレポートをダウンロード可能。
• 軽量アルミ製クランプと携帯性に優れたコンパクト設計。
• 高強度接合を確保する、精密で再現性の高い自動バットフュージョン溶接用に設計。
• PE、PP、PVDF、HDPEの配管材料に対応。

データシート
油圧式バットフュージョン溶接機 630-1200 mm — 仕様
モデル: SWT-V1200/630A
溶接範囲 外径 (mm): 630-1200
リデューサーインサート: 630, 710, 800, 900, 1000
電源: 400V 50/60Hz
定格出力 (kW): 29.00
ピストン面積 (cm²): 50.70
本体重量 / 総重量 (kg): 2520 / 2780

用途

• 飲料水供給システム
• 下水・自治体配管の敷設
• 鉱業・産業向け配管システム
• HDPE船体建造および海洋配管
• 地熱暖房・冷房用配管システム
• 産業用流体移送および農業用灌漑

仕様 / 技術詳細

• モデル: SWT-V1200/630A
• 溶接範囲 (外径): 630-1200 mm (24"-48" IPS)
• 付属リデューサーインサート: 630, 710, 800, 900, 1000
• 電源: 400V 50/60Hz
• 定格出力: 29.00 kW
• ピストン面積: 50.70 cm²
• 本体重量 / 総重量: 2520 kg / 2780 kg
• コントローラ: 完全密閉型CNC油圧ユニット
• インターフェース: RFIDアクセス対応PLCタッチスクリーン
• 加熱板: DuPontテフロンコーティング
• トレーサビリティ: 溶接レポートの印刷およびUSBダウンロード（最大2000レコード）
