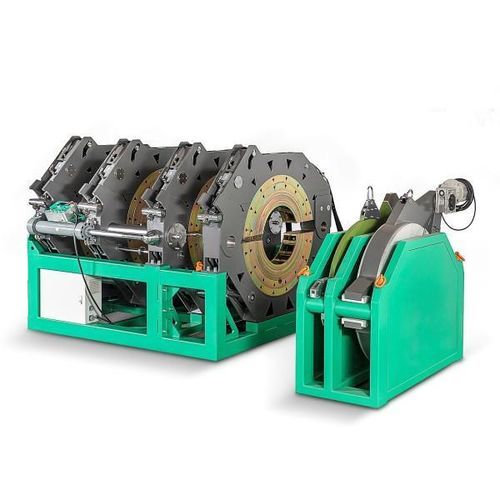

両端繋ぎ溶接機 SWT-V1200/630SHP

手動式熱可塑性プラスチック単相230V

製品概要
アルミ加工製の高圧対接熱融着溶接機。産業環境での熱可塑管（HDPE、PE、PP、PVDF）の対接溶接に対応。対接熱融着プロセスの規格ISO 21307およびASTM F2620に準拠する設計。

主な特長

• 高精度な油圧制御と高度な操作パネルにより再現性の高い溶接サイクルを実現
• 短いソケットでの安定性を高める"3+1"フレーム構造
• 設置・操作を簡素化する操作者向けの人間工学的インターフェース
• 用途範囲が広く、給水、ガス配管、産業配管、鉱山向けパイプラインに適合
• 作業リスクを低減する多重安全保護システム
• 主要油圧部品（オイルシール、クイックコネクタ、圧力弁）は日本、米国、イタリアの信頼ある供給元から調達

溶接可能材料
HDPE、PE、PP、PVDF

適用分野

• 給水インフラ：配水網向けの漏れに強い対接継手
• ガス配管：ガス配布システム向けの溶接作業
• 産業配管：プロセスおよびユーティリティ配管向けの耐久性のある融着継手
• 鉱山分野：鉱山環境での水、薬剤、資源輸送用パイプライン

データシート（要約）
型式：SWT-V1200/630SHP
溶接範囲（外径）：630〜1200 mm（24"〜48" IPS）
レデューサーインサート：630、710、800、900、1000
インサート種類：Multi / ISO / Single
ピストン面積：50.70 cm²
溶接圧力範囲：0〜160 BAR
電源：380V 50/60Hz、3相
定格出力：28.5 kW
ヒータ出力：21.5 kW
トリマー出力：4 kW
ポンプ出力：2.2 kW
最大温度：320℃
梱包寸法：2900×1600×2300 mm；1220×1000×2350 mm；850×400×560 mm
総重量：3595 kg

溶接の効果
標準手順に従って運転することで、HDPEおよび適合する熱可塑性材料に対し一貫性のある高信頼な対接継手を形成します。溶接は標準的な検査方法で確認可能で、工業的な強度および品質要件を満たします。

技術仕様

• 型式：SWT-V1200/630SHP
• 溶接範囲（外径）：630〜1200 mm（24"〜48" IPS）
• 利用可能なレデューサーインサート：630、710、800、900、1000
• インサート種類：Multi / ISO / Single
• ピストン面積：50.70 cm²
• 溶接圧力範囲：0〜160 BAR
• 電源：380V、50/60Hz、3相
• 定格出力：28.5 kW
• ヒータ出力：21.5 kW
• トリマー出力：4 kW
• ポンプ出力：2.2 kW
• 最大温度：320℃
• 梱包寸法：2900×1600×2300 mm；1220×1000×2350 mm；850×400×560 mm
• 総重量：3595 kg
• フレーム設計：短いソケットでの安定性向上のための"3+1"構造
• 認証 / 保証：CE表示あり；2年保証および技術サポートあり
