両端繋ぎ溶接機 SWT-V160/63H

手動式パイプ用プラスチック用

概要
油圧式突合せ溶接機は、飲料水、排水、鉱業、地熱、産業配管などで使用される熱可塑性管（HDPE、PE、PP、PVDF）の現場溶接に適しています。SWT-V160/63H（Ø63–160 mm）およびSWT-V200/63H（Ø63–200 mm）の2機種を用意し、現場での保守性を考慮したコンパクト設計です。

主な特長

• 連続運転でも安定した性能を発揮する十分な出力の油圧ステーション。
• 溶接中の圧力維持・補充が可能なアキュムレータ（蓄圧器）を内蔵。
• DuPont製テフロン（Teflon）コーティングを施した加熱板で耐久性と融着物の付着低減を実現。
• Stucchi製などのクイックカップリングと圧力弁により信頼性の高い油圧接続を確保。
• 分解・点検を容易にするクイックディスコネクト構造の一体型フレームシャーシ。変形や油漏れに強い堅牢な設計。
• ドイツ・イタリア・日本などの信頼できるサプライヤー製高品質油圧部品を採用。
• テフロン加工の加熱板とトリマー、ステンレス製接続ボックス、電動ドリル駆動のトリミングツールと人間工学に配慮したハンドル。

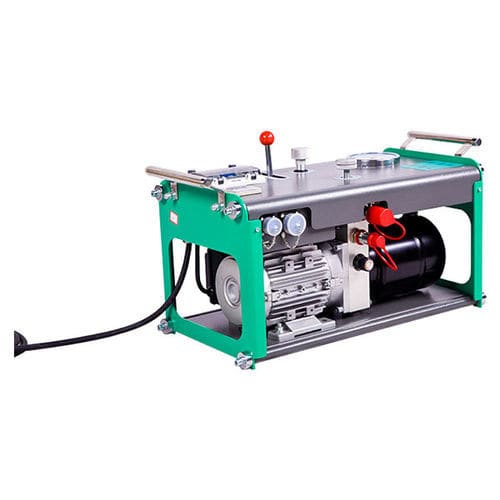

• 最大約80 barの油圧作動が可能なパワーステーション、カートリッジ式バルブで保守が容易、温度制御は安定（目安 ±3°C）。

オプション・付属品

• 溶接データロガー
• アルミ製スタブエンドホルダー
• ローラーサポート・エンドサポート
• 各径用リデューサーインサートセット

用途

• 飲料水配管
• 下水・排水設備
• 鉱業・産業配管
• 地熱暖房・冷房システム
• HDPEを用いた船舶製造、農業用灌漑、公共インフラ

技術仕様

• 型式：SWT-V160/63H、SWT-V200/63H
• 溶接範囲（外径）：SWT-V160/63H = 63–160 mm；SWT-V200/63H = 63–200 mm
• リデューサーインサート（付属）：SWT-V160/63H — 63, 75, 90, 110, 125, 140；SWT-V200/63H — 63, 75, 90, 110, 125, 140, 160, 180
• 電源：220 V、50 Hz
• 定格電力：2.5 kW（SWT-V160/63H）；3 kW（SWT-V200/63H）
• ピストン面積：6.27 cm²（両モデル）
• 正味 / 総重量（kg）：SWT-V160/63H — 96 / 124；SWT-V200/63H — 110 / 140
• 最大作動油圧：最大約80 bar
• 溶接可能材料：HDPE、PE、PP、PVDF
