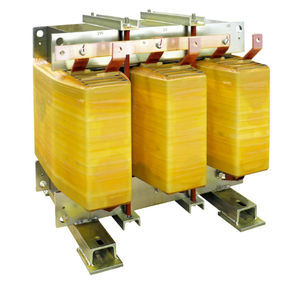

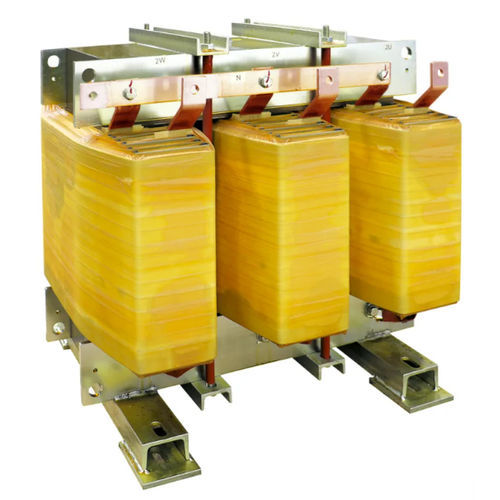

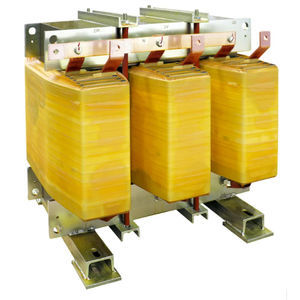

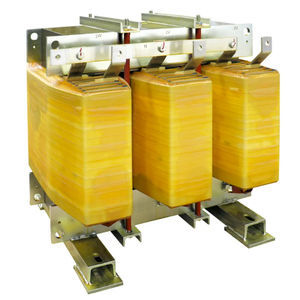

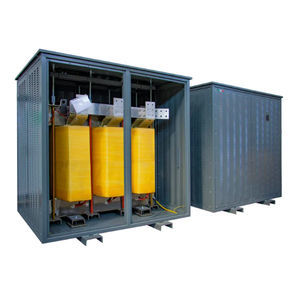

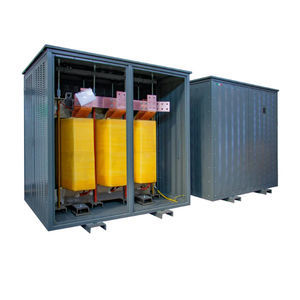

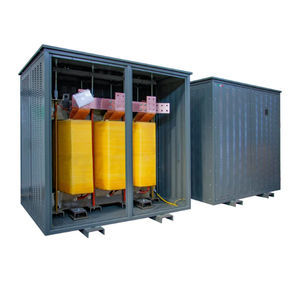

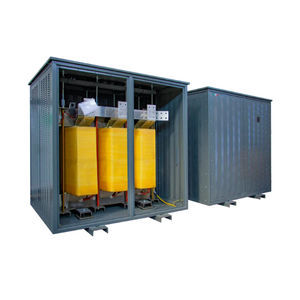

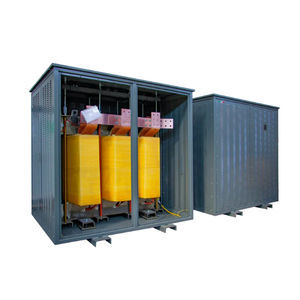

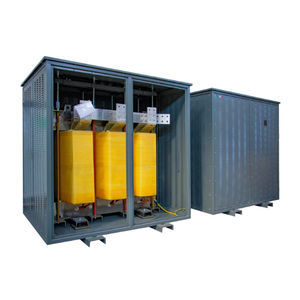

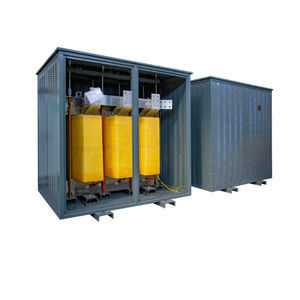

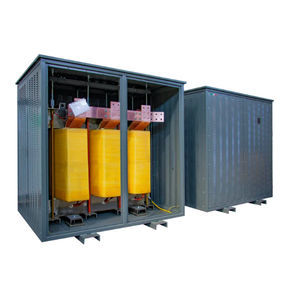

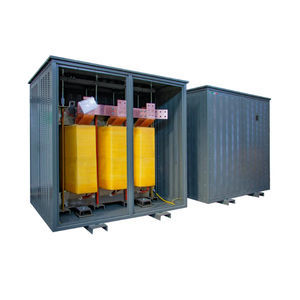

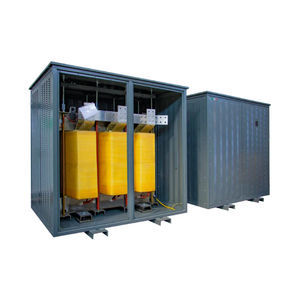

絶縁変圧器 DYN11 K4 CU IP00

乾式屋内サービス用IEC

概要

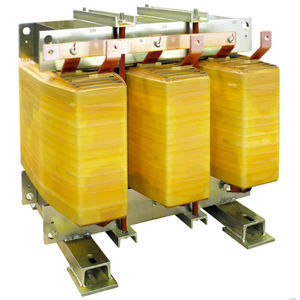

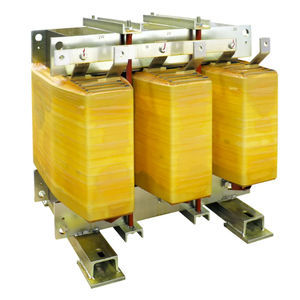

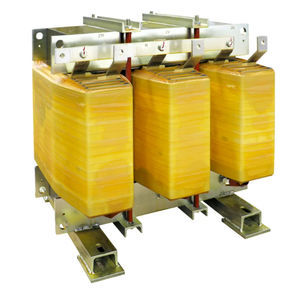

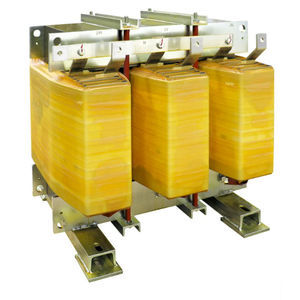

Ortea Next DYN11 K4 CU IP00 は屋内設置向けの低圧アイソレーショントランスであり、一次と二次のガルバニック分離を提供し、非線形負荷（Kファクター4）に対応します。

主な特長

• タイプ: 低圧アイソレーショントランス
• Kファクター: 4（非線形負荷向け）
• ベクトルグループ: Dyn11
• 巻線材料: 銅
• コア材料: M270 磁性鋼
• 静電シールド: 一次と二次の間、接地
• 保護等級: IP00（開放型）

用途

• 産業・商業設備の電源分離
• 電子機器など感度の高い負荷の電力品質改善
• 配電盤、制御室、機械給電などでの使用

技術仕様

• 周波数: 50 Hz
• 入力電圧: 400 V
• 出力電圧: 400 V
• 一次巻線接続: △（デルタ）
• 二次巻線接続: Y + N（スター＋中性）
• ベクトルユニット: Dyn11
• コア材料: M270 磁性鋼
• 巻線材料: 銅
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 耐熱クラス: H
• 温度上昇: 125 °C
• 最大設置高度: 1000 m
• 環境・気候・火災クラス: E1 - C1 - F0
• 設置場所: 屋内
• 保護等級: IP00
• 参照規格: EN 60076 / IEC 61558（該当する場合）

バリエーション（型番 - kVA - ラッシュ電流 A - 無負荷損失 W - 負荷損失 W - Vcc %）
DYN11 K4 CU IP00 10 - 10 - 32 - 150 - 430 - 3.5
DYN11 K4 CU IP00 12 - 12 - 32 - 170 - 530 - 3.5
DYN11 K4 CU IP00 15 - 15 - 32 - 180 - 660 - 3.5
DYN11 K4 CU IP00 20 - 20 - 30 - 210 - 720 - 3.5
DYN11 K4 CU IP00 25 - 25 - 30 - 240 - 860 - 3.5
DYN11 K4 CU IP00 30 - 30 - 25 - 270 - 1000 - 3.5
DYN11 K4 CU IP00 40 - 40 - 20 - 340 - 1060 - 4
DYN11 K4 CU IP00 50 - 50 - 18 - 400 - 1190 - 4
DYN11 K4 CU IP00 63 - 63 - 17 - 460 - 1350 - 4
DYN11 K4 CU IP00 80 - 80 - 15 - 530 - 1560 - 4
DYN11 K4 CU IP00 90 - 90 - 15 - 570 - 1680 - 4
DYN11 K4 CU IP00 100 - 100 - 14 - 610 - 1800 - 4
DYN11 K4 CU IP00 110 - 110 - 13 - 650 - 1930 - 4
DYN11 K4 CU IP00 125 - 125 - 13 - 700 - 2110 - 4
DYN11 K4 CU IP00 140 - 140 - 12 - 750 - 2290 - 4
DYN11 K4 CU IP00 160 - 160 - 12 - 820 - 2530 - 4
DYN11 K4 CU IP00 180 - 180 - 11 - 880 - 2770 - 4
DYN11 K4 CU IP00 200 - 200 - 11 - 940 - 3000 - 4
DYN11 K4 CU IP00 225 - 225 - 10 - 1010 - 3290 - 4
DYN11 K4 CU IP00 250 - 250 - 10 - 1080 - 3580 - 4
DYN11 K4 CU IP00 280 - 280 - 9 - 1160 - 3930 - 4
DYN11 K4 CU IP00 315 - 315 - 9 - 1250 - 4320 - 4
DYN11 K4 CU IP00 350 - 350 - 8 - 1340 - 4710 - 4
DYN11 K4 CU IP00 400 - 400 - 8 - 1460 - 5260 - 4
DYN11 K4 CU IP00 450 - 450 - 8 - 1570 - 5800 - 4
DYN11 K4 CU IP00 500 - 500 - 7 - 1670 - 6320 - 4
DYN11 K4 CU IP00 630 - 630 - 7 - 1930 - 7630 - 4
DYN11 K4 CU IP00 800 - 800 - 6 - 2250 - 9230 - 4
DYN11 K4 CU IP00 1000 - 1000 - 6 - 2580 - 10940 - 4.5

設置と規格
屋内設置向けに設計されています。静電シールドは接地する必要があります。設置、換気、クリアランスについては EN 60076 / IEC 61558 および現地規制を参照してください。
