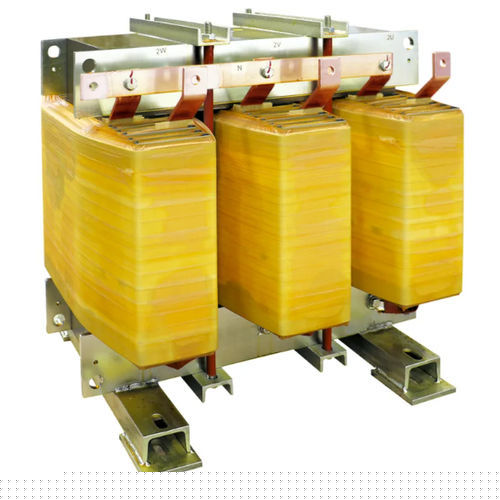

絶縁変圧器 DZN0 K20 CU IP00

乾式屋内サービス用IEC

概要
屋内設置用に設計された低圧アイソレーショントランス。一次巻線はデルタ、二次巻線はジグザグ接続。高調波の低減や回路の安全な分離に適しています。

技術仕様
周波数: 50 Hz
Kファクター: 20
入力電圧: 400 V
出力電圧: 400 V
一次巻線接続: デルタ
二次巻線接続: ジグザグ
ベクトルグループ: Dzn0
コア材質: M270 磁性鋼
巻線材質: 銅
静電シールド: 一次と二次の間に配置、アース接続
最大周囲温度 (°C): 40
絶縁クラス: H
絶縁レベル: 3
耐熱クラス: H
温度上昇 (°C): 125
最大設置高度 (m): 1000
環境・気候・火災クラス: E1 - C1 - F0
設置場所: 屋内
保護等級: IP00
参照規格: EN 60076 / IEC 61558（該当する場合）

バリエーション（型番 | 定格[kVA] | 突入電流 | 無負荷損失 | 負荷損失 | Vcc %）
DZN0 K20 CU IP00 7 | 7 | 46 | 160 | 230 | 3.5
DZN0 K20 CU IP00 9 | 9 | 46 | 180 | 290 | 3.5
DZN0 K20 CU IP00 10 | 10 | 46 | 190 | 360 | 3.5
DZN0 K20 CU IP00 14 | 14 | 46 | 225 | 390 | 3.5
DZN0 K20 CU IP00 18 | 18 | 46 | 260 | 470 | 3.5
DZN0 K20 CU IP00 22 | 22 | 37 | 290 | 550 | 3.5
DZN0 K20 CU IP00 28 | 28 | 29 | 330 | 570 | 4
DZN0 K20 CU IP00 36 | 36 | 27 | 360 | 650 | 4
DZN0 K20 CU IP00 45 | 45 | 22 | 410 | 760 | 4
DZN0 K20 CU IP00 58 | 58 | 21 | 470 | 890 | 4
DZN0 K20 CU IP00 63 | 63 | 20 | 510 | 970 | 4
DZN0 K20 CU IP00 70 | 70 | 18 | 540 | 1060 | 4
DZN0 K20 CU IP00 80 | 80 | 17 | 580 | 1130 | 4
DZN0 K20 CU IP00 90 | 90 | 17 | 630 | 1260 | 4
DZN0 K20 CU IP00 100 | 100 | 15 | 680 | 1370 | 4
DZN0 K20 CU IP00 110 | 110 | 14 | 740 | 1530 | 4
DZN0 K20 CU IP00 125 | 125 | 14 | 810 | 1680 | 4
DZN0 K20 CU IP00 140 | 140 | 13 | 870 | 1840 | 4
DZN0 K20 CU IP00 160 | 160 | 13 | 940 | 2030 | 4
DZN0 K20 CU IP00 180 | 180 | 11 | 1020 | 2220 | 4
DZN0 K20 CU IP00 200 | 200 | 11 | 1100 | 2450 | 4
DZN0 K20 CU IP00 225 | 225 | 10 | 1200 | 2710 | 4
DZN0 K20 CU IP00 250 | 250 | 10 | 1290 | 2960 | 4
DZN0 K20 CU IP00 280 | 280 | 8 | 1410 | 3320 | 4
DZN0 K20 CU IP00 315 | 315 | 8 | 1520 | 3680 | 4
DZN0 K20 CU IP00 350 | 350 | 8 | 1620 | 4020 | 4
DZN0 K20 CU IP00 450 | 450 | 7 | 1840 | 4880 | 4

特性 / 技術仕様

• 周波数: 50 Hz
• Kファクター: 20
• 入力 / 出力電圧: 400 V
• 一次巻線接続: デルタ
• 二次巻線接続: ジグザグ
• ベクトルグループ: Dzn0
• コア材質: M270 磁性鋼
• 巻線材質: 銅
• 静電シールド: 一次と二次の間でアース接続
• 最大周囲温度: 40 °C
• 絶縁クラス / 耐熱クラス: H
• 絶縁レベル: 3
• 温度上昇: 125 °C
• 最大設置高度: 1000 m
• 環境・気候・火災クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP00
• 参照規格: EN 60076 / IEC 61558（該当する場合）
