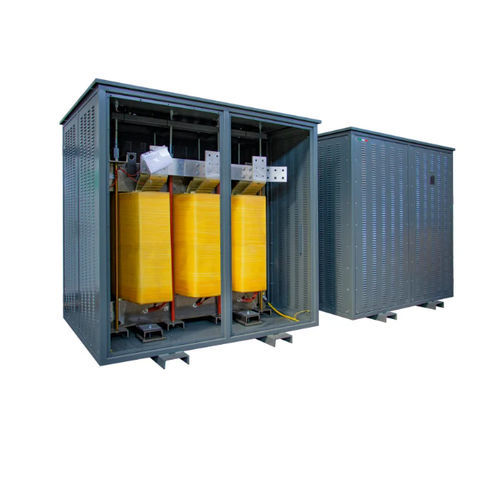

絶縁変圧器 DZN0 K13 AL IP21

乾式屋内サービス用IEC

概要
産業用途向けの低圧絶縁トランス。定格 400/400 V、K 値 13、一次側デルタ（△）、二次側ジグザグ（Zig‑zag）、アルミ巻線、一次と二次の間に接地された静電シールドを装備。Manufactured by Ortea Next。屋内設置、保護等級 IP21。

技術仕様
周波数 | K 値 | 入力電圧 | 出力電圧 | 一次巻線接続 | 二次巻線接続 | ベクトルユニット | コア材質 | 巻線材質 | 静電シールド | 最高周囲温度 | 絶縁クラス | 絶縁レベル | 熱クラス | 温度上昇 | 最大高度 | 環境・気候・耐火クラス | 設置 | 保護等級 | 適合規格
50 Hz | 13 | 400 V | 400 V | デルタ | ジグザグ | Dzn0 | M270 磁性鋼 | アルミニウム | 一次と二次の間、接地接続 | 40 °C | H | 3 | H | 125 °C | 1000 m | E1 - C1 - F0 | 屋内 | IP21 | EN 60076 / IEC 61558（該当する場合）

バリアント（一覧）
型番 | 容量 (kVA) | 突入電流 (A) | 無負荷損失 (W) | 負荷損失 (W) | Vcc %
DZN0 K13 AL IP21 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP21 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP21 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP21 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP21 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP21 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP21 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP21 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP21 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP21 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP21 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP21 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP21 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP21 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP21 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP21 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP21 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP21 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP21 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP21 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP21 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP21 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP21 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP21 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP21 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP21 1600 | 1600 | 5 | 8100 | 13100 | 5

特性 / 技術データ

• 周波数：50 Hz
• K 値：13
• 入力/出力電圧：400 V / 400 V
• 結線：一次側 デルタ、二次側 ジグザグ
• ベクトルグループ：Dzn0
• コア材質：M270 磁性鋼
• 巻線材質：アルミニウム
• 静電シールド：一次と二次の間、接地
• 最高周囲温度：40 °C
• 絶縁クラス：H
• 絶縁レベル：3
• 熱クラス：H
• 温度上昇：125 °C
• 最大設置高度：1000 m
• 環境・気候・耐火クラス：E1 - C1 - F0
• 設置：屋内
• 保護等級：IP21
• 適合規格：EN 60076 / IEC 61558（該当する場合）
