絶縁変圧器 DZN0 K20 AL IP21

乾式屋内サービス用IEC

製品概要

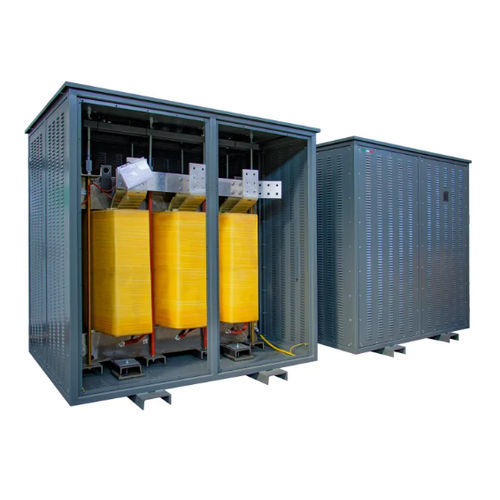

低圧の配電および機器保護用アイソレーショントランス。DZN0 K20 AL IP21 は Dzn0 ベクトル群のアイソレーショントランスで、アルミ巻線と M270 コアを採用し、屋内設置向けに設計されています。感度の高い負荷の絶縁、K ファクター用途での高調波影響の軽減、電源品質の改善に使用されます。

バリエーション（型番表）
DZN0 K20 AL IP21 28 | 28 | 28 | 375 | 730 | 4
DZN0 K20 AL IP21 36 | 36 | 18 | 440 | 860 | 4
DZN0 K20 AL IP21 45 | 45 | 18 | 480 | 900 | 4
DZN0 K20 AL IP21 58 | 58 | 18 | 670 | 990 | 4
DZN0 K20 AL IP21 63 | 63 | 18 | 730 | 1050 | 4
DZN0 K20 AL IP21 70 | 70 | 18 | 790 | 1160 | 4
DZN0 K20 AL IP21 80 | 80 | 15 | 830 | 1180 | 4
DZN0 K20 AL IP21 90 | 90 | 15 | 930 | 1320 | 4
DZN0 K20 AL IP21 100 | 100 | 15 | 980 | 1440 | 4
DZN0 K20 AL IP21 110 | 110 | 16 | 1030 | 1660 | 4
DZN0 K20 AL IP21 125 | 125 | 14 | 1180 | 1730 | 4
DZN0 K20 AL IP21 140 | 140 | 14 | 1280 | 1830 | 4
DZN0 K20 AL IP21 160 | 160 | 14 | 1380 | 1950 | 4
DZN0 K20 AL IP21 180 | 180 | 12 | 1530 | 2090 | 4
DZN0 K20 AL IP21 200 | 200 | 12 | 1570 | 2290 | 4
DZN0 K20 AL IP21 225 | 225 | 12 | 1730 | 2480 | 4
DZN0 K20 AL IP21 250 | 250 | 12 | 1850 | 2680 | 4
DZN0 K20 AL IP21 280 | 280 | 11 | 2020 | 3250 | 4
DZN0 K20 AL IP21 315 | 315 | 11 | 2240 | 3580 | 4
DZN0 K20 AL IP21 350 | 350 | 11 | 2400 | 3970 | 4
DZN0 K20 AL IP21 450 | 450 | 9 | 2970 | 4640 | 4
DZN0 K20 AL IP21 580 | 580 | 7 | 3200 | 5440 | 4
DZN0 K20 AL IP21 720 | 720 | 7 | 4320 | 6240 | 4.5
DZN0 K20 AL IP21 900 | 900 | 7 | 5280 | 7450 | 4.5
DZN0 K20 AL IP21 1100 | 1100 | 6 | 6600 | 8900 | 5
DZN0 K20 AL IP21 1400 | 1400 | 6 | 8100 | 10600 | 5

仕様 / 技術データ

• 周波数: 50 Hz
• K ファクター: 20
• 一次電圧: 400 V
• 二次電圧: 400 V
• 一次巻線結線: Δ（デルタ）
• 二次巻線結線: ジグザグ
• ベクトル群: Dzn0
• コア材質: M270 磁性鋼
• 巻線材質: アルミニウム
• 静電シールド: 一次と二次の間、接地
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 熱クラス: H
• 温度上昇: 125 °C
• 最大設置高度: 1000 m
• 環境・気候・耐火クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP21
• 参照規格: EN 60076 / IEC 61558（該当する場合）
