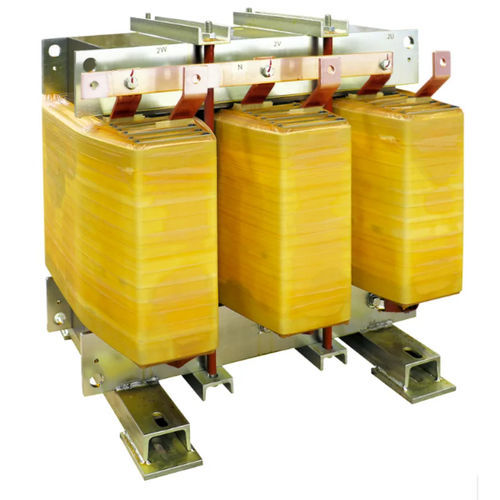

絶縁変圧器 DZN0 K13 CU IP00

乾式屋内サービス用IEC

製品名
低圧アイソレーショントランス — DZN0 K13 CU IP00

概要
高調波対策が必要なシステム向けの低圧アイソレーショントランス（Kファクター13）。一次側は三角（Δ）、二次側はジグザグ接続で接地性能と不平衡補償を向上。銅巻線、M270磁性鋼コア。一次・二次間に接地された静電シールドを装備。屋内設置向け。

技術仕様（概要）
周波数: 50 Hz
Kファクター: 13
入力電圧: 400 V
出力電圧: 400 V
一次巻線接続: Δ（三角）
二次巻線接続: ジグザグ
ベクトルグループ: Dzn0
コア材質: M270 磁性鋼
巻線材質: 銅
静電シールド: 一次・二次間に設置、接地
最大周囲温度: 40 °C
絶縁クラス: H
絶縁レベル: 3
耐熱クラス: H
温度上昇: 125 °C
最大設置高度: 1000 m
環境・気候・耐火クラス: E1 - C1 - F0
設置場所: 屋内
保護等級: IP00
参照規格: EN 60076 / IEC 61558（該当時）

利用可能なバリエーション（型番 — 出力 — インラッシュ電流 — 無負荷損失 — 負荷損失 — Vcc % — データシート）
DZN0 K13 CU IP00 8 — 出力: 8 — インラッシュ: 40 — 無負荷損失: 160 — 負荷損失: 290 — Vcc %: 3.5 — データシート: あり
DZN0 K13 CU IP00 10 — 出力: 10 — インラッシュ: 40 — 無負荷損失: 180 — 負荷損失: 360 — Vcc %: 3.5 — データシート: あり
DZN0 K13 CU IP00 12 — 出力: 12 — インラッシュ: 40 — 無負荷損失: 190 — 負荷損失: 450 — Vcc %: 3.5 — データシート: あり
DZN0 K13 CU IP00 15 — 出力: 15 — インラッシュ: 40 — 無負荷損失: 225 — 負荷損失: 490 — Vcc %: 3.5 — データシート: あり
DZN0 K13 CU IP00 20 — 出力: 20 — インラッシュ: 40 — 無負荷損失: 260 — 負荷損失: 590 — Vcc %: 3.5 — データシート: あり
DZN0 K13 CU IP00 25 — 出力: 25 — インラッシュ: 32 — 無負荷損失: 290 — 負荷損失: 680 — Vcc %: 3.5 — データシート: あり
DZN0 K13 CU IP00 30 — 出力: 30 — インラッシュ: 26 — 無負荷損失: 330 — 負荷損失: 720 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 40 — 出力: 40 — インラッシュ: 24 — 無負荷損失: 360 — 負荷損失: 820 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 50 — 出力: 50 — インラッシュ: 20 — 無負荷損失: 410 — 負荷損失: 950 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 63 — 出力: 63 — インラッシュ: 19 — 無負荷損失: 470 — 負荷損失: 1120 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 70 — 出力: 70 — インラッシュ: 18 — 無負荷損失: 510 — 負荷損失: 1220 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 80 — 出力: 80 — インラッシュ: 16 — 無負荷損失: 540 — 負荷損失: 1320 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 90 — 出力: 90 — インラッシュ: 15 — 無負荷損失: 580 — 負荷損失: 1420 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 100 — 出力: 100 — インラッシュ: 15 — 無負荷損失: 630 — 負荷損失: 1570 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 110 — 出力: 110 — インラッシュ: 14 — 無負荷損失: 680 — 負荷損失: 1720 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 125 — 出力: 125 — インラッシュ: 13 — 無負荷損失: 740 — 負荷損失: 1920 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 140 — 出力: 140 — インラッシュ: 13 — 無負荷損失: 810 — 負荷損失: 2110 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 160 — 出力: 160 — インラッシュ: 11 — 無負荷損失: 870 — 負荷損失: 2310 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 180 — 出力: 180 — インラッシュ: 11 — 無負荷損失: 940 — 負荷損失: 2550 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 200 — 出力: 200 — インラッシュ: 10 — 無負荷損失: 1020 — 負荷損失: 2790 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 225 — 出力: 225 — インラッシュ: 10 — 無負荷損失: 1100 — 負荷損失: 3070 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 250 — 出力: 250 — インラッシュ: 9 — 無負荷損失: 1200 — 負荷損失: 3400 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 280 — 出力: 280 — インラッシュ: 9 — 無負荷損失: 1290 — 負荷損失: 3720 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 315 — 出力: 315 — インラッシュ: 8 — 無負荷損失: 1410 — 負荷損失: 4170 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 350 — 出力: 350 — インラッシュ: 8 — 無負荷損失: 1520 — 負荷損失: 4610 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 400 — 出力: 400 — インラッシュ: 8 — 無負荷損失: 1620 — 負荷損失: 5040 — Vcc %: 4 — データシート: あり
DZN0 K13 CU IP00 500 — 出力: 500 — インラッシュ: 6 — 無負荷損失: 1840 — 負荷損失: 6120 — Vcc %: 4 — データシート: あり

技術仕様

• 周波数: 50 Hz
• Kファクター: 13
• 電圧 入力/出力: 400 / 400 V
• 結線: 一次 三角、二次 ジグザグ
• ベクトルグループ: Dzn0
• コア: M270 磁性鋼
• 巻線: 銅
• 静電シールド: 一次と二次の間、接地
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 耐熱クラス: H
• 温度上昇: 125 °C
• 最大設置高度: 1000 m
• 環境クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP00
• 規格: EN 60076 / IEC 61558（該当時）
