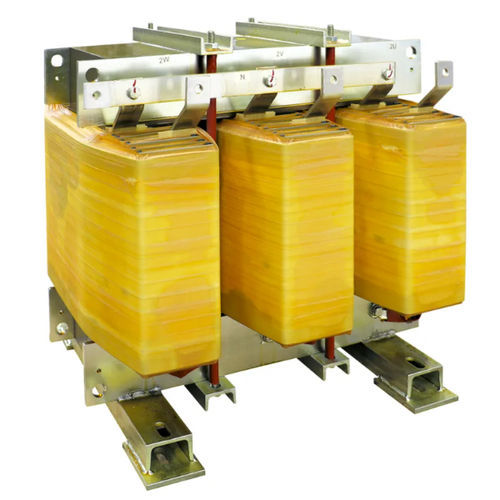

絶縁変圧器 DYN11 K4 AL IP00

乾式屋内サービス用IEC

概要（ショートディスクリプション）
Ortea DYN11 K4 AL IP00 は屋内産業用の低圧アイソレーショントランスです。電気的絶縁、ハーモニクス耐性（Kファクター4）、400/400 V の標準配電向けに設計されています。

概要説明
一次側と二次側の回路を分離しつつ効率的なエネルギー伝達を実現する設計。主な仕様：一次結線はデルタ、二次結線はスター＋N、ベクトルグループ Dyn11、M270 コア、アルミ巻線、巻線間に接地された静電シールド。定格周波数 50 Hz。

技術仕様（要約）
周波数 | 50 Hz
Kファクター | 4
入力電圧 | 400 V
出力電圧 | 400 V
一次巻線接続 | デルタ
二次巻線接続 | スター + N
ベクトル単位 | Dyn11
コア材質 | M270 磁性鋼
巻線材質 | アルミニウム
静電シールド | 一次と二次の間、接地接続
最大周囲温度 (°C) | 40
絶縁クラス | H
絶縁レベル | 3
熱クラス | H
温度上昇 (°C) | 125
最大高度 (m) | 1000
環境・気候・火災クラス | E1 - C1 - F0
設置 | 屋内
保護等級 | IP00
参照規格 | EN 60076 / IEC 61558（該当する場合）

利用可能なバリアント（抜粋）
DYN11 K4 AL IP00 40 | 40 kVA | インラッシュ電流 18 | 無負荷損失 350 W | 負荷損失 1250 W | Vcc 4%
DYN11 K4 AL IP00 50 | 50 kVA | 12 | 410 W | 1480 W | 4%
DYN11 K4 AL IP00 63 | 63 kVA | 12 | 450 W | 1550 W | 4%
DYN11 K4 AL IP00 80 | 80 kVA | 12 | 630 W | 1700 W | 4%
DYN11 K4 AL IP00 100 | 100 kVA | 12 | 740 W | 1900 W | 4%
DYN11 K4 AL IP00 160 | 160 kVA | 10 | 960 W | 2800 W | 4%
DYN11 K4 AL IP00 250 | 250 kVA | 8 | 1430 W | 3600 W | 4%
DYN11 K4 AL IP00 400 | 400 kVA | 7 | 1890 W | 5450 W | 4%
DYN11 K4 AL IP00 800 | 800 kVA | 5 | 3000 W | 9200 W | 4%
DYN11 K4 AL IP00 1000 | 1000 kVA | 5 | 4050 W | 10700 W | 4.5%
DYN11 K4 AL IP00 1250 | 1250 kVA | 5 | 4950 W | 12700 W | 4.5%
DYN11 K4 AL IP00 1600 | 1600 kVA | 4 | 6200 W | 15300 W | 5%
DYN11 K4 AL IP00 2000 | 2000 kVA | 4 | 7600 W | 18100 W | 5%

保護等級

• IP00

技術的特徴 / 仕様

• 周波数: 50 Hz
• Kファクター: 4
• 入力電圧: 400 V
• 出力電圧: 400 V
• 一次結線: デルタ
• 二次結線: スター + N
• ベクトルグループ: Dyn11
• コア材質: M270 磁性鋼
• 巻線材質: アルミニウム
• 静電シールド: 一次と二次の間、接地接続
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 熱クラス: H
• 温度上昇: 125 °C
• 最大高度: 1000 m
• 環境・気候・火災クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP00
• 参照規格: EN 60076 / IEC 61558（該当する場合）
