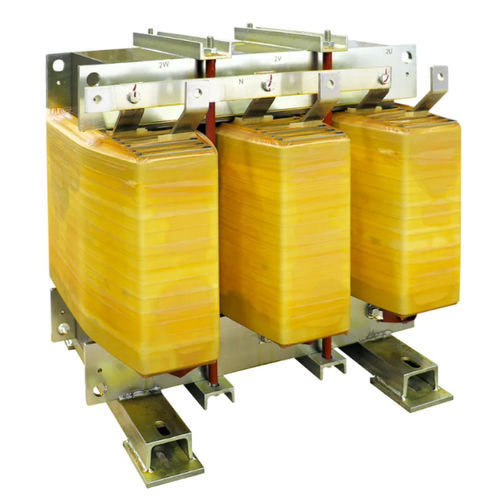

絶縁変圧器 DZN0 K4 AL IP00

乾式屋内サービス用IEC

製品
Ortea Next DZN0 K4 AL IP00 - 産業用設備における電気安全、干渉抑制および機器保護を目的とした低圧アイソレーショントランスです。

主な技術仕様

• 周波数：50 Hz
• K係数：4
• 一次電圧：400 V
• 二次電圧：400 V
• 一次巻線結線：デルタ（三角形）
• 二次巻線結線：ジグザグ
• ベクトルユニット：Dzn0
• 鉄心材：M270 磁性鋼
• 巻線材：アルミニウム
• 静電シールド：一次と二次の間、接地
• 最高周囲温度：40 °C
• 絶縁階級：H
• 絶縁レベル：3
• 耐熱クラス：H
• 温度上昇：125 °C
• 最大設置高度：1000 m
• 環境・気候・火災クラス：E1 - C1 - F0
• 設置：屋内
• 保護等級：IP00
• 参照規格：EN 60076 / IEC 61558（該当時）

利用可能なバリエーション（品番 | 定格容量 [kVA] | 起動電流 | 無負荷損失 [W] | 負荷損失 [W] | Vcc %）
品番 | 容量 | 起動電流 | 無負荷損失 | 負荷損失 | Vcc %
DZN0 K4 AL IP00 40 | 40 | 19 | 375 | 1340 | 4
DZN0 K4 AL IP00 50 | 50 | 13 | 440 | 1580 | 4
DZN0 K4 AL IP00 63 | 63 | 13 | 480 | 1660 | 4
DZN0 K4 AL IP00 80 | 80 | 13 | 670 | 1820 | 4
DZN0 K4 AL IP00 90 | 90 | 13 | 730 | 1920 | 4
DZN0 K4 AL IP00 100 | 100 | 13 | 790 | 2030 | 4
DZN0 K4 AL IP00 110 | 110 | 11 | 830 | 2140 | 4
DZN0 K4 AL IP00 125 | 125 | 11 | 930 | 2400 | 4
DZN0 K4 AL IP00 140 | 140 | 11 | 980 | 2610 | 4
DZN0 K4 AL IP00 160 | 160 | 11 | 1030 | 2990 | 4
DZN0 K4 AL IP00 180 | 180 | 10 | 1180 | 3150 | 4
DZN0 K4 AL IP00 200 | 200 | 10 | 1280 | 3360 | 4
DZN0 K4 AL IP00 225 | 225 | 10 | 1380 | 3580 | 4
DZN0 K4 AL IP00 250 | 250 | 9 | 1530 | 3840 | 4
DZN0 K4 AL IP00 280 | 280 | 9 | 1570 | 4160 | 4
DZN0 K4 AL IP00 315 | 315 | 9 | 1730 | 4540 | 4
DZN0 K4 AL IP00 350 | 350 | 9 | 1850 | 4910 | 4
DZN0 K4 AL IP00 400 | 400 | 8 | 2020 | 5810 | 4
DZN0 K4 AL IP00 450 | 450 | 8 | 2240 | 6500 | 4
DZN0 K4 AL IP00 500 | 500 | 8 | 2400 | 7200 | 4
DZN0 K4 AL IP00 630 | 630 | 6 | 2970 | 8370 | 4
DZN0 K4 AL IP00 800 | 800 | 5 | 3200 | 9800 | 4
DZN0 K4 AL IP00 1000 | 1000 | 5 | 4320 | 11400 | 4.5
DZN0 K4 AL IP00 1250 | 1250 | 5 | 5280 | 13540 | 4.5
DZN0 K4 AL IP00 1600 | 1600 | 4 | 6600 | 16400 | 5
DZN0 K4 AL IP00 2000 | 2000 | 4 | 8100 | 19300 | 5

技術仕様

• 周波数：50 Hz
• K係数：4
• 一次 / 二次：400 V / 400 V
• 一次結線：デルタ（三角形）
• 二次結線：ジグザグ
• ベクトルユニット：Dzn0
• 鉄心：M270 磁性鋼
• 巻線材：アルミニウム
• 静電シールド：一次と二次の間、接地
• 最高周囲温度：40 °C
• 絶縁・耐熱クラス：H
• 絶縁レベル：3
• 温度上昇：125 °C
• 最大設置高度：1000 m
• 環境クラス：E1 - C1 - F0
• 設置：屋内
• 保護等級：IP00
• 規格：EN 60076 / IEC 61558（該当時）
