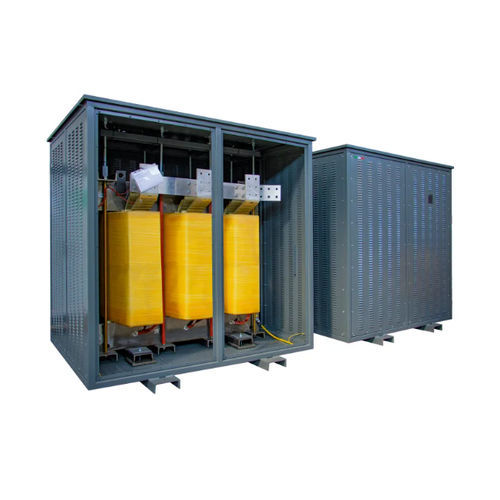

絶縁変圧器 DYN11 K20 AL IP21

屋内サービス用IECK ファクター用

製品概要
屋内設置用の低圧絶縁変圧器。群記号はDyn11、巻線はアルミニウム、コアはM270磁性鋼を採用。高調波に敏感な用途に対応（Kファクタ 20）。

主な仕様（概要）
周波数 | 50 Hz
Kファクタ | 20
入力電圧 | 400 V
出力電圧 | 400 V
一次巻線接続 | Δ（デルタ）
二次巻線接続 | Y + N（スター＋N）
ベクターグループ | Dyn11
コア材質 | M270 磁性鋼
巻線材質 | アルミニウム
静電シールド | 一次と二次の間、接地接続
最大周囲温度 | 40 °C
絶縁クラス | H
絶縁レベル | 3
熱クラス | H
温度上昇 | 125 °C
最大高度 | 1000 m
環境・気候・火災クラス | E1 - C1 - F0
設置場所 | 屋内
保護等級 | IP21
参照規格 | EN 60076 / IEC 61558（該当する場合）

バリエーション（型番 | 定格 | 起動電流 | 無負荷損失 | 負荷損失 | Vcc %）
DYN11 K20 AL IP21 28 | 28 | 26 | 350 | 680 | 4
DYN11 K20 AL IP21 36 | 36 | 17 | 410 | 800 | 4
DYN11 K20 AL IP21 45 | 45 | 17 | 450 | 840 | 4
DYN11 K20 AL IP21 58 | 58 | 17 | 630 | 920 | 4
DYN11 K20 AL IP21 63 | 63 | 16 | 680 | 980 | 4
DYN11 K20 AL IP21 70 | 70 | 15 | 740 | 1080 | 4
DYN11 K20 AL IP21 80 | 80 | 14 | 780 | 1100 | 4
DYN11 K20 AL IP21 90 | 90 | 14 | 870 | 1230 | 4
DYN11 K20 AL IP21 100 | 100 | 14 | 920 | 1350 | 4
DYN11 K20 AL IP21 110 | 110 | 14 | 960 | 1550 | 4
DYN11 K20 AL IP21 125 | 125 | 13 | 1100 | 1620 | 4
DYN11 K20 AL IP21 140 | 140 | 13 | 1200 | 1710 | 4
DYN11 K20 AL IP21 160 | 160 | 13 | 1290 | 1820 | 4
DYN11 K20 AL IP21 180 | 180 | 11 | 1430 | 1960 | 4
DYN11 K20 AL IP21 200 | 200 | 11 | 1470 | 2150 | 4
DYN11 K20 AL IP21 225 | 225 | 11 | 1620 | 2320 | 4
DYN11 K20 AL IP21 250 | 250 | 11 | 1730 | 2510 | 4
DYN11 K20 AL IP21 280 | 280 | 10 | 1890 | 3080 | 4
DYN11 K20 AL IP21 315 | 315 | 10 | 2100 | 3350 | 4
DYN11 K20 AL IP21 350 | 350 | 9 | 2250 | 3720 | 4
DYN11 K20 AL IP21 450 | 450 | 8 | 2780 | 4350 | 4
DYN11 K20 AL IP21 580 | 580 | 7 | 3000 | 5100 | 4
DYN11 K20 AL IP21 720 | 720 | 7 | 4050 | 5850 | 4.5
DYN11 K20 AL IP21 900 | 900 | 7 | 4950 | 6950 | 4.5
DYN11 K20 AL IP21 1100 | 1100 | 6 | 6200 | 8350 | 5
DYN11 K20 AL IP21 1400 | 1400 | 6 | 7600 | 9900 | 5

詳細仕様

• 周波数: 50 Hz
• Kファクタ: 20
• 入力電圧: 400 V
• 出力電圧: 400 V
• 一次接続: Δ（デルタ）
• 二次接続: Y + N（スター＋N）
• ベクターグループ: Dyn11
• コア材質: M270 磁性鋼
• 巻線材質: アルミニウム
• 静電シールド: 一次と二次の間、接地接続
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 熱クラス: H
• 温度上昇: 125 °C
• 最大高度: 1000 m
• 環境・気候・火災クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP21
• 参照規格: EN 60076 / IEC 61558（該当する場合）
