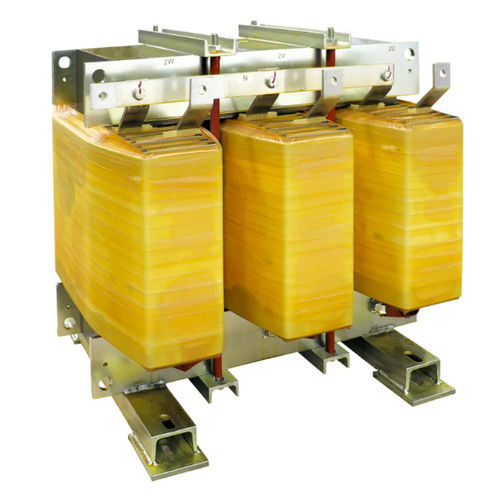

絶縁変圧器 DZN0 K13 AL IP00

乾式屋内サービス用IEC

概要
産業用設置向けに設計された低圧アイソレーショントランス。モデルDZN0 K13 AL IP00は、一次側がデルタ接続、二次側がジグザグ接続（ベクトル群 Dzn0）、アルミ巻線、一次と二次の間に設けられた接地された静電シールドを備えています。屋内設置（IP00）用です。

技術仕様（要約）
周波数：50 Hz
K係数：13
入力電圧：400 V
出力電圧：400 V
一次巻線接続：デルタ
二次巻線接続：ジグザグ
ベクトル群：Dzn0
コア材料：M270 誘磁鋼
巻線材料：アルミニウム
静電シールド：一次と二次の間、接地接続
最高周囲温度：40 °C
絶縁クラス：H
絶縁レベル：3
熱クラス：H
温度上昇：125 °C
最高設置高度：1000 m
環境・気候・耐火クラス：E1 - C1 - F0
設置：屋内
保護等級：IP00
参照規格：EN 60076 / IEC 61558（該当時）

バリアント表（型番 | 定格 kVA | 突入電流 A | 無負荷損失 W | 負荷損失 W | Vcc %）
DZN0 K13 AL IP00 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP00 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP00 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP00 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP00 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP00 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP00 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP00 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP00 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP00 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP00 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP00 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP00 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP00 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP00 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP00 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP00 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP00 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP00 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP00 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP00 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP00 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP00 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP00 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP00 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP00 1600 | 1600 | 5 | 8100 | 13100 | 5

技術的特徴 / 仕様

• 周波数：50 Hz
• K係数：13
• 入力電圧：400 V
• 出力電圧：400 V
• 一次結線：デルタ
• 二次結線：ジグザグ
• ベクトル群：Dzn0
• コア材料：M270 誘磁鋼
• 巻線材料：アルミニウム
• 静電シールド：一次と二次の間で接地接続
• 最高周囲温度：40 °C
• 絶縁クラス：H
• 絶縁レベル：3
• 熱クラス：H
• 温度上昇：125 °C
• 最高設置高度：1000 m
• 環境・気候・耐火クラス：E1 - C1 - F0
• 設置：屋内
• 保護等級：IP00
• 参照規格：EN 60076 / IEC 61558（該当時）
