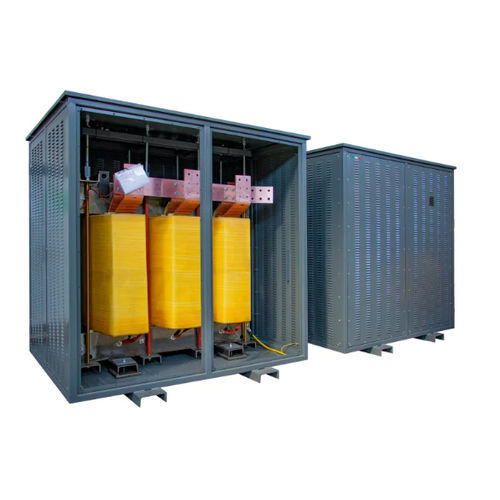

絶縁変圧器 DZN0 K20 CU IP21

屋内サービス用IECK ファクター用

概要
産業用配電向けに設計された低圧アイソレーショントランスフォーマー。屋内設置を想定し、一次側と二次側のガルバニック分離を実現します。

主な特徴

• 周波数：50 Hz
• K係数：20
• 一次電圧：400 V
• 二次電圧：400 V
• 一次結線：デルタ（△）
• 二次結線：ジグザグ（Zig-zag）
• ベクトル群：DZN0
• コア材質：M270 磁性鋼
• 巻線材質：銅
• 静電シールド：一次と二次の間に設け、接地
• 周囲温度上限：40 °C
• 絶縁クラス：H
• 絶縁レベル：3
• 耐熱クラス：H
• 過熱：125
• 最大高度：1000 m
• 環境クラス（気候・火災）：E1 - C1 - F0
• 設置：屋内
• 保護等級：IP21
• 規格：EN 60076 / IEC 61558（該当する場合）

バリエーション - コードと仕様の表
Code | 出力（kVA） | 起動電流 | 無負荷損失 | 負荷依存損失 | Vcc
DZN0 K20 CU IP21 7 | 7 | 46 | 160 | 230 | 3.5
DZN0 K20 CU IP21 9 | 9 | 46 | 180 | 290 | 3.5
DZN0 K20 CU IP21 10 | 10 | 46 | 190 | 360 | 3.5
DZN0 K20 CU IP21 14 | 14 | 46 | 225 | 390 | 3.5
DZN0 K20 CU IP21 18 | 18 | 46 | 260 | 470 | 3.5
DZN0 K20 CU IP21 22 | 22 | 37 | 290 | 550 | 3.5
DZN0 K20 CU IP21 28 | 28 | 29 | 330 | 570 | 4
DZN0 K20 CU IP21 36 | 36 | 27 | 360 | 650 | 4
DZN0 K20 CU IP21 45 | 45 | 22 | 410 | 760 | 4
DZN0 K20 CU IP21 58 | 58 | 21 | 470 | 890 | 4
DZN0 K20 CU IP21 63 | 63 | 20 | 510 | 970 | 4
DZN0 K20 CU IP21 70 | 70 | 18 | 540 | 1060 | 4
DZN0 K20 CU IP21 80 | 80 | 17 | 580 | 1130 | 4
DZN0 K20 CU IP21 90 | 90 | 17 | 630 | 1260 | 4
DZN0 K20 CU IP21 100 | 100 | 15 | 680 | 1370 | 4
DZN0 K20 CU IP21 110 | 110 | 14 | 740 | 1530 | 4
DZN0 K20 CU IP21 125 | 125 | 14 | 810 | 1680 | 4
DZN0 K20 CU IP21 140 | 140 | 13 | 870 | 1840 | 4
DZN0 K20 CU IP21 160 | 160 | 13 | 940 | 2030 | 4
DZN0 K20 CU IP21 180 | 180 | 11 | 1020 | 2220 | 4
DZN0 K20 CU IP21 200 | 200 | 11 | 1100 | 2450 | 4
DZN0 K20 CU IP21 225 | 225 | 10 | 1200 | 2710 | 4
DZN0 K20 CU IP21 250 | 250 | 10 | 1290 | 2960 | 4
DZN0 K20 CU IP21 280 | 280 | 8 | 1410 | 3320 | 4
DZN0 K20 CU IP21 315 | 315 | 8 | 1520 | 3680 | 4
DZN0 K20 CU IP21 350 | 350 | 8 | 1620 | 4020 | 4
DZN0 K20 CU IP21 450 | 450 | 7 | 1840 | 4880 | 4

技術仕様 / スペック

• 周波数：50 Hz
• K係数：20
• 一次電圧：400 V
• 二次電圧：400 V
• 一次結線：デルタ（△）
• 二次結線：ジグザグ（Zig-zag）
• ベクトル群：DZN0
• コア：M270 磁性鋼
• 巻線：銅
• 静電シールド：一次と二次が接地される構成
• 周囲温度上限：40 °C
• 絶縁クラス：H
• 絶縁レベル：3
• 耐熱クラス：H
• 過熱：125
• 最大高度：1000 m
• 環境クラス：E1 - C1 - F0
• 設置：屋内
• 保護等級：IP21
• 規格：EN 60076 / IEC 61558（該当する場合）
