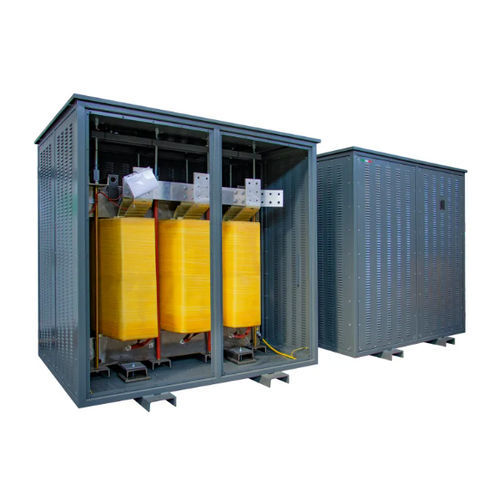

絶縁変圧器 DYN11 K4 AL IP21

屋内サービス用IECK ファクター用

概要
Ortea Next DYN11 K4 AL IP21 は屋内産業設備向けの低圧絶縁変圧器です。Kファクター4により非線形負荷に対応するガルバニック絶縁を提供し、内部電気室向けの保護等級IP21を備えます。

技術仕様（概要）
周波数: 50 Hz
Kファクター: 4
入力電圧: 400 V
出力電圧: 400 V
一次巻線結線: デルタ（△）
二次巻線結線: スター + N（Y接続 中性線あり）
ベクトルグループ: Dyn11
コア材料: M270 磁性鋼
巻線材料: アルミニウム
静電シールド: 一次と二次の間、接地接続
最大周囲温度: 40 °C
絶縁クラス: H
絶縁レベル: 3
耐熱クラス: H
温度上昇: 125 °C
最大設置高度: 1000 m
環境・気候・防火クラス: E1 - C1 - F0
設置: 屋内
保護等級: IP21
参照規格: EN 60076 / IEC 61558（該当する場合）

バリエーション（型番 - 容量 (kVA) - インラッシュ電流 (A) - 無負荷損失 (W) - 負荷損失 (W) - Vcc %）
DYN11 K4 AL IP21 40 - 40 kVA - Inrush: 18 A - No-load losses: 350 W - Load losses: 1250 W - Vcc: 4 %
DYN11 K4 AL IP21 50 - 50 kVA - Inrush: 12 A - No-load losses: 410 W - Load losses: 1480 W - Vcc: 4 %
DYN11 K4 AL IP21 63 - 63 kVA - Inrush: 12 A - No-load losses: 450 W - Load losses: 1550 W - Vcc: 4 %
DYN11 K4 AL IP21 80 - 80 kVA - Inrush: 12 A - No-load losses: 630 W - Load losses: 1700 W - Vcc: 4 %
DYN11 K4 AL IP21 90 - 90 kVA - Inrush: 12 A - No-load losses: 680 W - Load losses: 1800 W - Vcc: 4 %
DYN11 K4 AL IP21 100 - 100 kVA - Inrush: 12 A - No-load losses: 740 W - Load losses: 1900 W - Vcc: 4 %
DYN11 K4 AL IP21 110 - 110 kVA - Inrush: 10 A - No-load losses: 780 W - Load losses: 2000 W - Vcc: 4 %
DYN11 K4 AL IP21 125 - 125 kVA - Inrush: 10 A - No-load losses: 870 W - Load losses: 2250 W - Vcc: 4 %
DYN11 K4 AL IP21 140 - 140 kVA - Inrush: 10 A - No-load losses: 920 W - Load losses: 2450 W - Vcc: 4 %
DYN11 K4 AL IP21 160 - 160 kVA - Inrush: 10 A - No-load losses: 960 W - Load losses: 2800 W - Vcc: 4 %
DYN11 K4 AL IP21 180 - 180 kVA - Inrush: 9 A - No-load losses: 1100 W - Load losses: 2950 W - Vcc: 4 %
DYN11 K4 AL IP21 200 - 200 kVA - Inrush: 9 A - No-load losses: 1200 W - Load losses: 3150 W - Vcc: 4 %
DYN11 K4 AL IP21 225 - 225 kVA - Inrush: 9 A - No-load losses: 1290 W - Load losses: 3350 W - Vcc: 4 %
DYN11 K4 AL IP21 250 - 250 kVA - Inrush: 8 A - No-load losses: 1430 W - Load losses: 3600 W - Vcc: 4 %
DYN11 K4 AL IP21 280 - 280 kVA - Inrush: 8 A - No-load losses: 1470 W - Load losses: 3900 W - Vcc: 4 %
DYN11 K4 AL IP21 315 - 315 kVA - Inrush: 8 A - No-load losses: 1620 W - Load losses: 4250 W - Vcc: 4 %
DYN11 K4 AL IP21 350 - 350 kVA - Inrush: 8 A - No-load losses: 1730 W - Load losses: 4600 W - Vcc: 4 %
DYN11 K4 AL IP21 400 - 400 kVA - Inrush: 7 A - No-load losses: 1890 W - Load losses: 5450 W - Vcc: 4 %
DYN11 K4 AL IP21 450 - 450 kVA - Inrush: 7 A - No-load losses: 2100 W - Load losses: 6100 W - Vcc: 4 %
DYN11 K4 AL IP21 500 - 500 kVA - Inrush: 7 A - No-load losses: 2250 W - Load losses: 6750 W - Vcc: 4 %
DYN11 K4 AL IP21 630 - 630 kVA - Inrush: 6 A - No-load losses: 2780 W - Load losses: 7850 W - Vcc: 4 %
DYN11 K4 AL IP21 800 - 800 kVA - Inrush: 5 A - No-load losses: 3000 W - Load losses: 9200 W - Vcc: 4 %
DYN11 K4 AL IP21 1000 - 1000 kVA - Inrush: 5 A - No-load losses: 4050 W - Load losses: 10700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1250 - 1250 kVA - Inrush: 5 A - No-load losses: 4950 W - Load losses: 12700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1600 - 1600 kVA - Inrush: 4 A - No-load losses: 6200 W - Load losses: 15300 W - Vcc: 5 %
DYN11 K4 AL IP21 2000 - 2000 kVA - Inrush: 4 A - No-load losses: 7600 W - Load losses: 18100 W - Vcc: 5 %

特性 / 技術仕様

• 周波数: 50 Hz
• Kファクター: 4
• 入力電圧: 400 V
• 出力電圧: 400 V
• 一次結線: デルタ
• 二次結線: スター + N
• ベクトルグループ: Dyn11
• コア: M270 磁性鋼
• 巻線: アルミニウム
• 静電シールド: 一次と二次の間、接地接続
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 耐熱クラス: H
• 温度上昇: 125 °C
• 最大設置高度: 1000 m
• 環境クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP21
• 参照規格: EN 60076 / IEC 61558（該当する場合）
