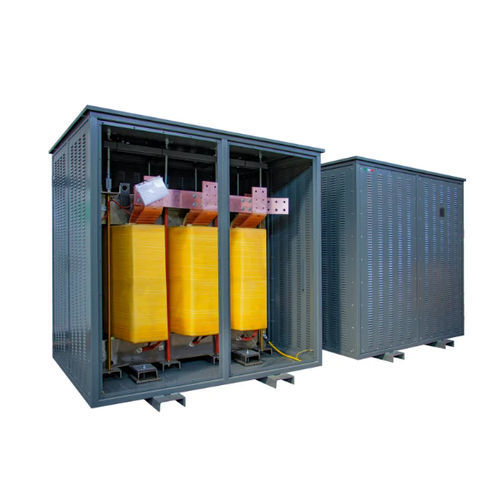

絶縁変圧器 DYN11 K20 CU IP21

屋内サービス用IEC

概要
低圧アイソレーショントランス
Ortea NextのDYN11 K20 CU IP21は、低圧（LV）用途向けのアイソレーショントランスです。

一般

• ブランド: Ortea Next
• タイプ: 低圧アイソレーショントランス
• 型式（ページ表記）: DYN11 K20 CU IP21

主な特性（表）
周波数 | 50 Hz
係数 K | 20
一次電圧 | 400 V
二次電圧 | 400 V
一次巻線接続 | 三角（Delta）
二次巻線接続 | 星形（Star）+ N
ベクトルグループ | Dyn11
コア材料 | M270 磁性鋼
巻線材料 | 銅
静電シールド | 一次と二次の間で接地
最大周囲温度 | 40 °C
絶縁クラス | H
絶縁レベル | 3
耐熱クラス | H
温度上昇 | 125
最大高度 | 1000 m
環境クラス - 気候 - 火災 | E1 - C1 - F0
設置 | 屋内
保護等級 | IP21
基準規格 | EN 60076 / IEC 61558（該当する場合）

バリエーション（表）
コード | 出力（kVA） | 突入電流 | 無負荷損失 | 負荷依存損失 | Vcc %
DYN11 K20 CU IP21 7 | 7 | 45 | 150 | 220 | 3.5
DYN11 K20 CU IP21 9 | 9 | 45 | 170 | 270 | 3.5
DYN11 K20 CU IP21 10 | 10 | 45 | 180 | 340 | 3.5
DYN11 K20 CU IP21 14 | 14 | 42 | 210 | 370 | 3.5
DYN11 K20 CU IP21 18 | 18 | 42 | 240 | 440 | 3.5
DYN11 K20 CU IP21 22 | 22 | 35 | 270 | 510 | 3.5
DYN11 K20 CU IP21 28 | 28 | 28 | 340 | 540 | 4
DYN11 K20 CU IP21 36 | 36 | 26 | 400 | 610 | 4
DYN11 K20 CU IP21 45 | 45 | 23 | 460 | 690 | 4
DYN11 K20 CU IP21 58 | 58 | 21 | 530 | 800 | 4
DYN11 K20 CU IP21 63 | 63 | 20 | 570 | 860 | 4
DYN11 K20 CU IP21 70 | 70 | 19 | 610 | 920 | 4
DYN11 K20 CU IP21 80 | 80 | 19 | 650 | 980 | 4
DYN11 K20 CU IP21 90 | 90 | 18 | 700 | 1080 | 4
DYN11 K20 CU IP21 100 | 100 | 17 | 750 | 1170 | 4
DYN11 K20 CU IP21 110 | 110 | 16 | 820 | 1290 | 4
DYN11 K20 CU IP21 125 | 125 | 15 | 880 | 1410 | 4
DYN11 K20 CU IP21 140 | 140 | 15 | 940 | 1530 | 4
DYN11 K20 CU IP21 160 | 160 | 14 | 1010 | 1680 | 4
DYN11 K20 CU IP21 180 | 180 | 13 | 1080 | 1830 | 4
DYN11 K20 CU IP21 200 | 200 | 13 | 1160 | 2010 | 4
DYN11 K20 CU IP21 225 | 225 | 12 | 1250 | 2200 | 4
DYN11 K20 CU IP21 250 | 250 | 12 | 1340 | 2400 | 4
DYN11 K20 CU IP21 280 | 280 | 11 | 1460 | 2680 | 4
DYN11 K20 CU IP21 315 | 315 | 11 | 1570 | 2960 | 4
DYN11 K20 CU IP21 350 | 350 | 10 | 1670 | 3220 | 4
DYN11 K20 CU IP21 450 | 450 | 9 | 1930 | 3890 | 4
DYN11 K20 CU IP21 580 | 580 | 9 | 2250 | 4710 | 4
DYN11 K20 CU IP21 720 | 720 | 8 | 2580 | 5580 | 4.5

特性 / 技術仕様

• 周波数: 50 Hz
• 係数 K: 20
• 電圧: 入力 400 V / 出力 400 V
• 接続: 一次 三角 — 二次 星 + N
• ベクトルグループ: Dyn11
• コア: M270 磁性鋼 — 巻線: 銅
• 静電シールド: 一次と二次の間で接地
• 保護/設置: IP21 — 屋内
• 最大周囲温度: 40 °C — 温度上昇: 125
• 最大高度: 1000 m
• 絶縁クラス: H — 絶縁レベル: 3 — 耐熱クラス: H
• 環境クラス（気候 - 火災）: E1 - C1 - F0
• 基準規格: EN 60076 / IEC 61558（該当する場合）
