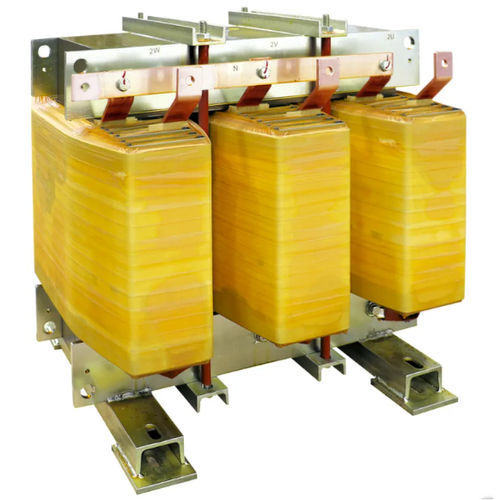

絶縁変圧器 DYN11 K13 CU IP00

乾式屋内サービス用IEC

概要
屋内の産業用用途向け低圧絶縁トランス。DYN11 K13 CU IP00 は、Dyn11 ベクトル、銅巻線、K係数13を備えたガルバニック絶縁を提供し、非線形負荷や高調波環境に適しています。

技術仕様
周波数: 50 Hz
K係数: 13
入力電圧: 400 V
出力電圧: 400 V
一次巻線接続: 三角 (Delta)
二次巻線接続: 星形 + N
ベクトル群: Dyn11
コア材: M270 磁性鋼
巻線材質: 銅
静電シールド: 一次と二次の間、接地接続
最大周囲温度: 40 °C
絶縁クラス: H
絶縁レベル: 3
熱クラス: H
温度上昇: 125 °C
最大高度: 1000 m
環境・気候・耐火クラス: E1 - C1 - F0
設置: 屋内
保護等級: IP00
参照規格: EN 60076 / IEC 61558（該当する場合）

ラインナップ
型番 | 定格出力 (kVA) | インラッシュ電流 (A) | 無負荷損失 (W) | 負荷損失 (W) | Vcc %
DYN11 K13 CU IP00 8 | 8 | 40 | 150 | 280 | 3.5
DYN11 K13 CU IP00 10 | 10 | 40 | 170 | 340 | 3.5
DYN11 K13 CU IP00 12 | 12 | 40 | 180 | 420 | 3.5
DYN11 K13 CU IP00 15 | 15 | 37.5 | 210 | 460 | 3.5
DYN11 K13 CU IP00 20 | 20 | 37.5 | 240 | 550 | 3.5
DYN11 K13 CU IP00 25 | 25 | 31.25 | 270 | 640 | 3.5
DYN11 K13 CU IP00 30 | 30 | 25 | 340 | 680 | 4
DYN11 K13 CU IP00 40 | 40 | 23 | 400 | 760 | 4
DYN11 K13 CU IP00 50 | 50 | 21 | 460 | 860 | 4
DYN11 K13 CU IP00 63 | 63 | 19 | 530 | 1000 | 4
DYN11 K13 CU IP00 70 | 70 | 18 | 570 | 1080 | 4
DYN11 K13 CU IP00 80 | 80 | 17 | 610 | 1150 | 4
DYN11 K13 CU IP00 90 | 90 | 17 | 650 | 1240 | 4
DYN11 K13 CU IP00 100 | 100 | 16 | 700 | 1350 | 4
DYN11 K13 CU IP00 110 | 110 | 15 | 750 | 1470 | 4
DYN11 K13 CU IP00 125 | 125 | 14 | 820 | 1620 | 4
DYN11 K13 CU IP00 140 | 140 | 14 | 880 | 1770 | 4
DYN11 K13 CU IP00 160 | 160 | 13 | 940 | 1920 | 4
DYN11 K13 CU IP00 180 | 180 | 13 | 1010 | 2110 | 4
DYN11 K13 CU IP00 200 | 200 | 12 | 1080 | 2290 | 4
DYN11 K13 CU IP00 225 | 225 | 12 | 1160 | 2520 | 4
DYN11 K13 CU IP00 250 | 250 | 11 | 1250 | 2760 | 4
DYN11 K13 CU IP00 280 | 280 | 11 | 1340 | 3010 | 4
DYN11 K13 CU IP00 315 | 315 | 10 | 1460 | 3370 | 4
DYN11 K13 CU IP00 350 | 350 | 10 | 1570 | 3710 | 4
DYN11 K13 CU IP00 400 | 400 | 9 | 1670 | 4040 | 4
DYN11 K13 CU IP00 500 | 500 | 8 | 1930 | 4880 | 4
DYN11 K13 CU IP00 630 | 630 | 8 | 2250 | 5910 | 4
DYN11 K13 CU IP00 800 | 800 | 7 | 2580 | 7000 | 4.5

特性 / 技術仕様

• 周波数: 50 Hz
• K係数: 13
• 入力電圧: 400 V
• 出力電圧: 400 V
• 一次接続: Delta
• 二次接続: 星形 + N
• ベクトル群: Dyn11
• コア: M270 磁性鋼
• 巻線: 銅
• 静電シールド: 一次と二次の間、接地接続
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 熱クラス: H
• 温度上昇: 125 °C
• 最大高度: 1000 m
• 環境クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP00
• 参照規格: EN 60076 / IEC 61558（該当する場合）
