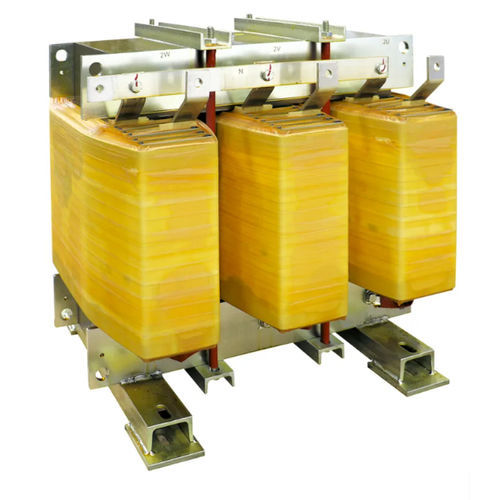

絶縁変圧器 DZN0 K20 AL IP00

乾式屋内サービス用IEC

簡単な説明
Ortea製の低圧絶縁変圧器で、屋内設置用に設計されており、アルミ巻線および一次と二次の間に設けられ接地された静電シールドを備えています。

概要
DZN0 K20 AL IP00 絶縁変圧器は、低圧配電システムにおける電気的絶縁とコモンモード障害の低減を目的としています。ベクトル群 Dzn0。コア材は M270 磁性鋼、巻線はアルミニウム。静電シールドは一次と二次の間に配置され接地されています。屋内設置用、保護等級 IP00。

技術仕様（概要表）
周波数 | 50 Hz
K係数 | 20
入力電圧 | 400 V
出力電圧 | 400 V
一次巻線接続 | 三角形（Delta）
二次巻線接続 | ジグザグ（Zig-zag）
ベクトルユニット | Dzn0
コア材 | M270 磁性鋼
巻線材 | アルミニウム
静電シールド | 一次と二次の間、接地
最大周囲温度 | 40 °C
絶縁クラス | H
絶縁レベル | 3
熱クラス | H
温度上昇 | 125 °C
最大高度 | 1000 m
環境・気候・火災クラス | E1 - C1 - F0
設置 | 屋内
保護等級 | IP00
参照規格 | EN 60076 / IEC 61558（該当時）

利用可能なバリアント（型番 / 定格 / 起動電流 / 無負荷損失 / 負荷損失 / Vcc %）
型番 | 定格 | 起動電流 | 無負荷損失 | 負荷損失 | Vcc %
DZN0 K20 AL IP00 28 | 28 kVA | 28 | 375 W | 730 W | 4
DZN0 K20 AL IP00 36 | 36 kVA | 18 | 440 W | 860 W | 4
DZN0 K20 AL IP00 45 | 45 kVA | 18 | 480 W | 900 W | 4
DZN0 K20 AL IP00 58 | 58 kVA | 18 | 670 W | 990 W | 4
DZN0 K20 AL IP00 63 | 63 kVA | 18 | 730 W | 1050 W | 4
DZN0 K20 AL IP00 70 | 70 kVA | 18 | 790 W | 1160 W | 4
DZN0 K20 AL IP00 80 | 80 kVA | 15 | 830 W | 1180 W | 4
DZN0 K20 AL IP00 90 | 90 kVA | 15 | 930 W | 1320 W | 4
DZN0 K20 AL IP00 100 | 100 kVA | 15 | 980 W | 1440 W | 4
DZN0 K20 AL IP00 110 | 110 kVA | 16 | 1030 W | 1660 W | 4
DZN0 K20 AL IP00 125 | 125 kVA | 14 | 1180 W | 1730 W | 4
DZN0 K20 AL IP00 140 | 140 kVA | 14 | 1280 W | 1830 W | 4
DZN0 K20 AL IP00 160 | 160 kVA | 14 | 1380 W | 1950 W | 4
DZN0 K20 AL IP00 180 | 180 kVA | 12 | 1530 W | 2090 W | 4
DZN0 K20 AL IP00 200 | 200 kVA | 12 | 1570 W | 2290 W | 4
DZN0 K20 AL IP00 225 | 225 kVA | 12 | 1730 W | 2480 W | 4
DZN0 K20 AL IP00 250 | 250 kVA | 12 | 1850 W | 2680 W | 4
DZN0 K20 AL IP00 280 | 280 kVA | 11 | 2020 W | 3250 W | 4
DZN0 K20 AL IP00 315 | 315 kVA | 11 | 2240 W | 3580 W | 4
DZN0 K20 AL IP00 350 | 350 kVA | 11 | 2400 W | 3970 W | 4
DZN0 K20 AL IP00 450 | 450 kVA | 9 | 2970 W | 4640 W | 4
DZN0 K20 AL IP00 580 | 580 kVA | 7 | 3200 W | 5440 W | 4
DZN0 K20 AL IP00 720 | 720 kVA | 7 | 4320 W | 6240 W | 4.5
DZN0 K20 AL IP00 900 | 900 kVA | 7 | 5280 W | 7450 W | 4.5
DZN0 K20 AL IP00 1100 | 1100 kVA | 6 | 6600 W | 8900 W | 5
DZN0 K20 AL IP00 1400 | 1400 kVA | 6 | 8100 W | 10600 W | 5

特性 / 技術仕様

• 周波数: 50 Hz
• K係数: 20
• 入力電圧: 400 V
• 出力電圧: 400 V
• 一次巻線接続: 三角形
• 二次巻線接続: ジグザグ
• ベクトルユニット: Dzn0
• コア材: M270 磁性鋼
• 巻線材: アルミニウム
• 静電シールド: 一次と二次の間、接地
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 熱クラス: H
• 温度上昇: 125 °C
• 最大高度: 1000 m
• 環境・気候・火災クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP00
• 参照規格: EN 60076 / IEC 61558（該当時）
