絶縁変圧器 DZN0 K4 AL IP21

乾式屋内サービス用IEC

概要

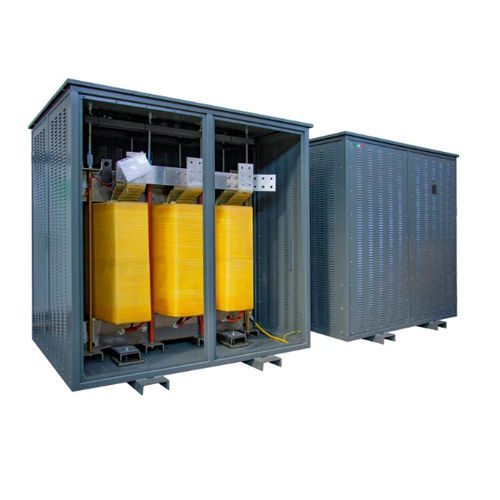

屋内設置用 低圧絶縁変圧器 DZN0 K4 AL IP21。ベクトルグループ Dzn0、非線形負荷向けの K ファクター 4；アルミ巻線および一次と二次の間に設けられた接地された静電シールド。保護等級 IP21。

用途

• 産業用配電および工作機械
• 精密電子機器および制御システムへの給電
• 非線形負荷による高調波影響の緩和（K4）

主要仕様

周波数：50 Hz；入出力電圧：400/400 V；一次結線：デルタ；二次結線：ジグザグ；鉄心：M270 磁性鋼；巻線：アルミニウム；静電シールド：一次と二次の間に設置、接地；周囲最大温度：40 °C；絶縁/温度クラス：H；絶縁レベル：3；温度上昇：125 °C；最大高度：1000 m；環境・気候・耐火クラス：E1 - C1 - F0；設置：屋内；保護等級：IP21；規格：EN 60076 / IEC 61558（該当時）。

バリエーション

DZN0 K4 AL IP21 40 | 40 kVA | 突入電流 19 A | 無負荷損失 375 W | 負荷損失 1340 W | Vcc 4%
DZN0 K4 AL IP21 50 | 50 kVA | 突入電流 13 A | 無負荷損失 440 W | 負荷損失 1580 W | Vcc 4%
DZN0 K4 AL IP21 63 | 63 kVA | 突入電流 13 A | 無負荷損失 480 W | 負荷損失 1660 W | Vcc 4%
DZN0 K4 AL IP21 80 | 80 kVA | 突入電流 13 A | 無負荷損失 670 W | 負荷損失 1820 W | Vcc 4%
DZN0 K4 AL IP21 90 | 90 kVA | 突入電流 13 A | 無負荷損失 730 W | 負荷損失 1920 W | Vcc 4%
DZN0 K4 AL IP21 100 | 100 kVA | 突入電流 13 A | 無負荷損失 790 W | 負荷損失 2030 W | Vcc 4%
DZN0 K4 AL IP21 110 | 110 kVA | 突入電流 11 A | 無負荷損失 830 W | 負荷損失 2140 W | Vcc 4%
DZN0 K4 AL IP21 125 | 125 kVA | 突入電流 11 A | 無負荷損失 930 W | 負荷損失 2400 W | Vcc 4%
DZN0 K4 AL IP21 140 | 140 kVA | 突入電流 11 A | 無負荷損失 980 W | 負荷損失 2610 W | Vcc 4%
DZN0 K4 AL IP21 160 | 160 kVA | 突入電流 11 A | 無負荷損失 1030 W | 負荷損失 2990 W | Vcc 4%
DZN0 K4 AL IP21 180 | 180 kVA | 突入電流 10 A | 無負荷損失 1180 W | 負荷損失 3150 W | Vcc 4%
DZN0 K4 AL IP21 200 | 200 kVA | 突入電流 10 A | 無負荷損失 1280 W | 負荷損失 3360 W | Vcc 4%
DZN0 K4 AL IP21 225 | 225 kVA | 突入電流 10 A | 無負荷損失 1380 W | 負荷損失 3580 W | Vcc 4%
DZN0 K4 AL IP21 250 | 250 kVA | 突入電流 9 A | 無負荷損失 1530 W | 負荷損失 3840 W | Vcc 4%
DZN0 K4 AL IP21 280 | 280 kVA | 突入電流 9 A | 無負荷損失 1570 W | 負荷損失 4160 W | Vcc 4%
DZN0 K4 AL IP21 315 | 315 kVA | 突入電流 9 A | 無負荷損失 1730 W | 負荷損失 4540 W | Vcc 4%
DZN0 K4 AL IP21 350 | 350 kVA | 突入電流 9 A | 無負荷損失 1850 W | 負荷損失 4910 W | Vcc 4%
DZN0 K4 AL IP21 400 | 400 kVA | 突入電流 8 A | 無負荷損失 2020 W | 負荷損失 5810 W | Vcc 4%
DZN0 K4 AL IP21 450 | 450 kVA | 突入電流 8 A | 無負荷損失 2240 W | 負荷損失 6500 W | Vcc 4%
DZN0 K4 AL IP21 500 | 500 kVA | 突入電流 8 A | 無負荷損失 2400 W | 負荷損失 7200 W | Vcc 4%
DZN0 K4 AL IP21 630 | 630 kVA | 突入電流 6 A | 無負荷損失 2970 W | 負荷損失 8370 W | Vcc 4%
DZN0 K4 AL IP21 800 | 800 kVA | 突入電流 5 A | 無負荷損失 3200 W | 負荷損失 9800 W | Vcc 4%
DZN0 K4 AL IP21 1000 | 1000 kVA | 突入電流 5 A | 無負荷損失 4320 W | 負荷損失 11400 W | Vcc 4.5%
DZN0 K4 AL IP21 1250 | 1250 kVA | 突入電流 5 A | 無負荷損失 5280 W | 負荷損失 13540 W | Vcc 4.5%
DZN0 K4 AL IP21 1600 | 1600 kVA | 突入電流 4 A | 無負荷損失 6600 W | 負荷損失 16400 W | Vcc 5%
DZN0 K4 AL IP21 2000 | 2000 kVA | 突入電流 4 A | 無負荷損失 8100 W | 負荷損失 19300 W | Vcc 5%

技術仕様

• 周波数：50 Hz
• K ファクター：4
• 入出力電圧：400 V
• 一次結線：デルタ
• 二次結線：ジグザグ
• ベクトルユニット：Dzn0
• 鉄心材料：M270 磁性鋼
• 巻線材料：アルミニウム
• 静電シールド：一次と二次の間、接地接続
• 周囲最大温度：40 °C
• 絶縁 / 温度クラス：H
• 絶縁レベル：3
• 温度上昇：125 °C
• 最大高度：1000 m
• 環境・気候・耐火クラス：E1 - C1 - F0
• 設置：屋内
• 保護等級：IP21
• 参照規格：EN 60076 / IEC 61558（該当時）
