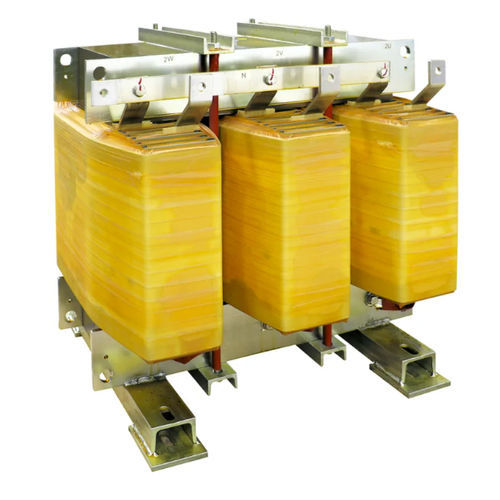

絶縁変圧器 DYN11 K13 AL IP00

乾式屋内サービス用IEC

概要
低圧絶縁変圧器（LV）で、低圧供給回路の分離と保護を目的とします。Kファクタ13の非線形負荷向けに設計されており、アルミニウム巻線とM270磁性鋼コアを採用。屋内設置、一次と二次の間に接地された静電シールドあり。参照規格：EN 60076 / IEC 61558（該当する場合）。

技術仕様

• 周波数：50 Hz
• Kファクタ：13
• 入力電圧：400 V
• 出力電圧：400 V
• 一次巻線結線：デルタ（Δ）
• 二次巻線結線：スター + N
• ベクトルグループ：Dyn11
• コア材料：M270 磁性鋼
• 巻線材料：アルミニウム
• 静電シールド：一次と二次の間、接地
• 最高周囲温度：40 °C
• 絶縁クラス：H
• 絶縁レベル：3
• 耐熱クラス：H
• 温度上昇：125 °C
• 最高設置高度：1000 m
• 環境・気候・火災クラス：E1 - C1 - F0
• 設置：屋内
• 保護等級：IP00

利用可能なバリエーション（表）
型番 | 容量 (kVA) | インラッシュ電流 (A) | 無負荷損失 (W) | 負荷損失 (W) | Vcc %
DYN11 K13 AL IP00 30 | 30 | 24 | 350 | 850 | 4
DYN11 K13 AL IP00 40 | 40 | 15 | 410 | 1000 | 4
DYN11 K13 AL IP00 50 | 50 | 15 | 450 | 1080 | 4
DYN11 K13 AL IP00 63 | 63 | 15 | 630 | 1150 | 4
DYN11 K13 AL IP00 70 | 70 | 15 | 680 | 1210 | 4
DYN11 K13 AL IP00 80 | 80 | 15 | 740 | 1320 | 4
DYN11 K13 AL IP00 90 | 90 | 13 | 780 | 1380 | 4
DYN11 K13 AL IP00 100 | 100 | 13 | 870 | 1520 | 4
DYN11 K13 AL IP00 110 | 110 | 13 | 920 | 1640 | 4
DYN11 K13 AL IP00 125 | 125 | 13 | 960 | 1880 | 4
DYN11 K13 AL IP00 140 | 140 | 12 | 1100 | 1980 | 4
DYN11 K13 AL IP00 160 | 160 | 11 | 1200 | 2120 | 4
DYN11 K13 AL IP00 180 | 180 | 11 | 1290 | 2280 | 4
DYN11 K13 AL IP00 200 | 200 | 10 | 1430 | 2420 | 4
DYN11 K13 AL IP00 225 | 225 | 10 | 1470 | 2620 | 4
DYN11 K13 AL IP00 250 | 250 | 10 | 1620 | 2850 | 4
DYN11 K13 AL IP00 280 | 280 | 10 | 1730 | 3180 | 4
DYN11 K13 AL IP00 315 | 315 | 9 | 1890 | 3600 | 4
DYN11 K13 AL IP00 350 | 350 | 9 | 2100 | 4100 | 4
DYN11 K13 AL IP00 400 | 400 | 9 | 2250 | 4530 | 4
DYN11 K13 AL IP00 500 | 500 | 8 | 2780 | 5250 | 4
DYN11 K13 AL IP00 630 | 630 | 7 | 3000 | 6180 | 4
DYN11 K13 AL IP00 800 | 800 | 6 | 4050 | 7180 | 4.5
DYN11 K13 AL IP00 1000 | 1000 | 6 | 4950 | 8450 | 4.5
DYN11 K13 AL IP00 1250 | 1250 | 5 | 6200 | 10400 | 5
DYN11 K13 AL IP00 1600 | 1600 | 5 | 7600 | 12250 | 5

特性 / 技術仕様

• 周波数：50 Hz
• Kファクタ：13
• 一次/二次電圧：400 / 400 V
• 結線：一次 Δ（デルタ）、二次 スター + N
• ベクトルグループ：Dyn11
• コア：M270 磁性鋼
• 巻線：アルミニウム
• 静電シールド：一次と二次の間で接地
• 最高周囲温度：40 °C
• 絶縁クラス：H
• 絶縁レベル：3
• 耐熱クラス：H
• 許容温度上昇：125 °C
• 最高設置高度：1000 m
• 環境クラス：E1 - C1 - F0
• 設置：屋内
• 保護等級：IP00
• 規格：EN 60076 / IEC 61558（該当時）
