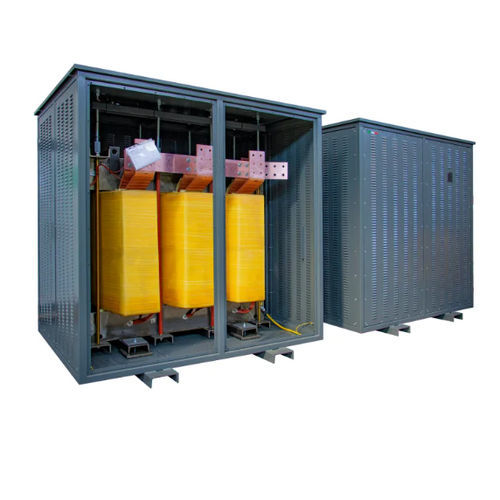

絶縁変圧器 DZN0 K13 CU IP21

屋内サービス用IECK ファクター用

製品概要
一次側と二次側のガルバニック絶縁を提供する低圧アイソレーショントランス。非線形負荷向け（Kファクター13）。ベクトルグループ Dzn0、M270 鉄心、銅巻線。屋内設置、保護等級 IP21。

主な仕様

• 周波数: 50 Hz
• Kファクター: 13
• 入力電圧: 400 V
• 出力電圧: 400 V
• 一次巻線接続: デルタ（Δ）
• 二次巻線接続: ジグザグ
• ベクトルグループ: Dzn0
• 鉄心材質: M270 磁性鋼
• 巻線材質: 銅
• 静電シールド: 一次と二次の間、接地接続
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 熱クラス: H
• 温度上昇: 125 °C
• 最大設置高度: 1000 m
• 環境・気候・火災クラス: E1 - C1 - F0
• 設置場所: 屋内
• 保護等級: IP21
• 参照規格: EN 60076 / IEC 61558（該当する場合）

対応バリエーション（型番 - kVA - 突入電流 A - 無負荷損失 W - 負荷損失 W - Vcc %）

• DZN0 K13 CU IP21 8 - 8 - 40 - 160 - 290 - 3.5
• DZN0 K13 CU IP21 10 - 10 - 40 - 180 - 360 - 3.5
• DZN0 K13 CU IP21 12 - 12 - 40 - 190 - 450 - 3.5
• DZN0 K13 CU IP21 15 - 15 - 40 - 225 - 490 - 3.5
• DZN0 K13 CU IP21 20 - 20 - 40 - 260 - 590 - 3.5
• DZN0 K13 CU IP21 25 - 25 - 32 - 290 - 680 - 3.5
• DZN0 K13 CU IP21 30 - 30 - 26 - 330 - 720 - 4
• DZN0 K13 CU IP21 40 - 40 - 24 - 360 - 820 - 4
• DZN0 K13 CU IP21 50 - 50 - 20 - 410 - 950 - 4
• DZN0 K13 CU IP21 63 - 63 - 19 - 470 - 1120 - 4
• DZN0 K13 CU IP21 70 - 70 - 18 - 510 - 1220 - 4
• DZN0 K13 CU IP21 80 - 80 - 16 - 540 - 1320 - 4
• DZN0 K13 CU IP21 90 - 90 - 15 - 580 - 1420 - 4
• DZN0 K13 CU IP21 100 - 100 - 15 - 630 - 1570 - 4
• DZN0 K13 CU IP21 110 - 110 - 14 - 680 - 1720 - 4
• DZN0 K13 CU IP21 125 - 125 - 13 - 740 - 1920 - 4
• DZN0 K13 CU IP21 140 - 140 - 13 - 810 - 2110 - 4
• DZN0 K13 CU IP21 160 - 160 - 11 - 870 - 2310 - 4
• DZN0 K13 CU IP21 180 - 180 - 11 - 940 - 2550 - 4
• DZN0 K13 CU IP21 200 - 200 - 10 - 1020 - 2790 - 4
• DZN0 K13 CU IP21 225 - 225 - 10 - 1100 - 3070 - 4
• DZN0 K13 CU IP21 250 - 250 - 9 - 1200 - 3400 - 4
• DZN0 K13 CU IP21 280 - 280 - 9 - 1290 - 3720 - 4
• DZN0 K13 CU IP21 315 - 315 - 8 - 1410 - 4170 - 4
• DZN0 K13 CU IP21 350 - 350 - 8 - 1520 - 4610 - 4
• DZN0 K13 CU IP21 400 - 400 - 8 - 1620 - 5040 - 4
• DZN0 K13 CU IP21 500 - 500 - 6 - 1840 - 6120 - 4

規格・設置

• 参照規格: EN 60076 / IEC 61558（該当する場合）
• 設置: 屋内
• 保護等級: IP21
• 周囲温度上限: 40 °C
• 最大設置高度: 1000 m
• 絶縁クラス / 熱クラス: H
