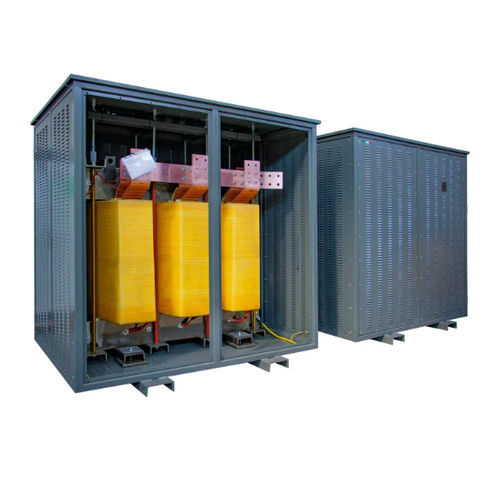

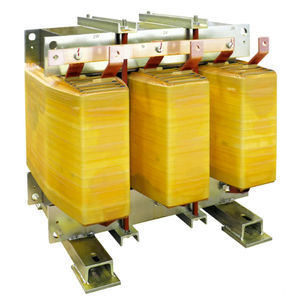

絶縁変圧器 DYN11 K4 CU IP21

乾式屋内サービス用IEC

概要
屋内産業設備向けの低圧絶縁変圧器。400/400 V 系統、ベクトル群 Dyn11、銅巻線（CU）仕様で、K‑factor 4 の高調波負荷に対応します。

技術仕様（概要）
周波数: 50 Hz
K ファクター: 4
一次電圧: 400 V
二次電圧: 400 V
一次巻線接続: 三角接続 (Δ)
二次巻線接続: 星形 + N (Y)
ベクトル群: Dyn11
コア材質: M270 磁性鋼
巻線材質: 銅 (Copper)
静電遮蔽: 一次と二次の間、接地接続
最大周囲温度: 40 °C
絶縁クラス: H
絶縁レベル: 3
耐熱クラス: H
温度上昇: 125 °C
最大高度: 1000 m
環境・気候・火災クラス: E1 - C1 - F0
設置: 屋内
保護等級: IP21
参照規格: EN 60076 / IEC 61558（該当する場合）

バリエーション（型番 / 容量 (kVA) / 突入電流 / 無負荷損 / 負荷損 / Vcc %）
DYN11 K4 CU IP21 10 | 10 | 32 | 150 | 430 | 3.5
DYN11 K4 CU IP21 12 | 12 | 32 | 170 | 530 | 3.5
DYN11 K4 CU IP21 15 | 15 | 32 | 180 | 660 | 3.5
DYN11 K4 CU IP21 20 | 20 | 30 | 210 | 720 | 3.5
DYN11 K4 CU IP21 25 | 25 | 30 | 240 | 860 | 3.5
DYN11 K4 CU IP21 30 | 30 | 25 | 270 | 1000 | 3.5
DYN11 K4 CU IP21 40 | 40 | 20 | 340 | 1060 | 4
DYN11 K4 CU IP21 50 | 50 | 18 | 400 | 1190 | 4
DYN11 K4 CU IP21 63 | 63 | 17 | 460 | 1350 | 4
DYN11 K4 CU IP21 80 | 80 | 15 | 530 | 1560 | 4
DYN11 K4 CU IP21 90 | 90 | 15 | 570 | 1680 | 4
DYN11 K4 CU IP21 100 | 100 | 14 | 610 | 1800 | 4
DYN11 K4 CU IP21 110 | 110 | 13 | 650 | 1930 | 4
DYN11 K4 CU IP21 125 | 125 | 13 | 700 | 2110 | 4
DYN11 K4 CU IP21 140 | 140 | 12 | 750 | 2290 | 4
DYN11 K4 CU IP21 160 | 160 | 12 | 820 | 2530 | 4
DYN11 K4 CU IP21 180 | 180 | 11 | 880 | 2770 | 4
DYN11 K4 CU IP21 200 | 200 | 11 | 940 | 3000 | 4
DYN11 K4 CU IP21 225 | 225 | 10 | 1010 | 3290 | 4
DYN11 K4 CU IP21 250 | 250 | 10 | 1080 | 3580 | 4
DYN11 K4 CU IP21 280 | 280 | 9 | 1160 | 3930 | 4
DYN11 K4 CU IP21 315 | 315 | 9 | 1250 | 4320 | 4
DYN11 K4 CU IP21 350 | 350 | 8 | 1340 | 4710 | 4
DYN11 K4 CU IP21 400 | 400 | 8 | 1460 | 5260 | 4
DYN11 K4 CU IP21 450 | 450 | 8 | 1570 | 5800 | 4
DYN11 K4 CU IP21 500 | 500 | 7 | 1670 | 6320 | 4
DYN11 K4 CU IP21 630 | 630 | 7 | 1930 | 7630 | 4
DYN11 K4 CU IP21 800 | 800 | 6 | 2250 | 9230 | 4
DYN11 K4 CU IP21 1000 | 1000 | 6 | 2580 | 10940 | 4.5

特性 / 技術仕様

• 周波数: 50 Hz
• K ファクター: 4
• 一次電圧: 400 V
• 二次電圧: 400 V
• 一次巻線接続: 三角 (Δ)
• 二次巻線接続: 星形 + N (Y)
• ベクトル群: Dyn11
• コア材質: M270 磁性鋼
• 巻線材質: 銅
• 静電遮蔽: 一次と二次の間、接地接続
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 耐熱クラス: H
• 温度上昇: 125 °C
• 最大高度: 1000 m
• 環境・気候・火災クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP21
• 参照規格: EN 60076 / IEC 61558（該当する場合）
