絶縁変圧器 DYN11 K20 AL IP00

乾式屋内サービス用IEC

製品

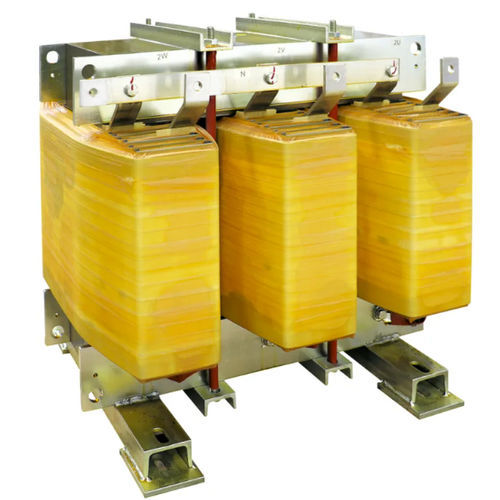

低圧絶縁変圧器 DYN11 K20 AL IP00。定格入出力 400/400 V、50 Hz。アルミ巻線、ベクトルグループ Dyn11、一次・二次間に接地された静電シールドを備えています。屋内設置（保護等級 IP00）向けに設計されています。

技術仕様

• 周波数: 50 Hz
• Kファクター: 20
• 入出力電圧: 400 / 400 V
• 一次巻線接続: △（デルタ）
• 二次巻線接続: Y + N（スター＋中性点）
• ベクトルグループ: Dyn11
• コア材質: M270 磁性鋼
• 巻線材質: アルミニウム
• 静電シールド: 一次と二次の間に設置、接地
• 周囲温度上限: 40 °C
• 絶縁/熱クラス: H
• 絶縁レベル: 3
• 温度上昇: 125
• 最大設置高度: 1000 m
• 環境クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP00
• 参照規格: EN 60076 / IEC 61558（該当箇所）

バリアント（型番 - 出力 - 起動電流 - 無負荷損失 - 負荷損失 - Vcc %）
DYN11 K20 AL IP00 28 - Power: 28 - In-rush current: 26 - No-load losses: 350 - Load losses: 680 - Vcc %: 4
DYN11 K20 AL IP00 36 - Power: 36 - In-rush current: 17 - No-load losses: 410 - Load losses: 800 - Vcc %: 4
DYN11 K20 AL IP00 45 - Power: 45 - In-rush current: 17 - No-load losses: 450 - Load losses: 840 - Vcc %: 4
DYN11 K20 AL IP00 58 - Power: 58 - In-rush current: 17 - No-load losses: 630 - Load losses: 920 - Vcc %: 4
DYN11 K20 AL IP00 63 - Power: 63 - In-rush current: 16 - No-load losses: 680 - Load losses: 980 - Vcc %: 4
DYN11 K20 AL IP00 70 - Power: 70 - In-rush current: 15 - No-load losses: 740 - Load losses: 1080 - Vcc %: 4
DYN11 K20 AL IP00 80 - Power: 80 - In-rush current: 14 - No-load losses: 780 - Load losses: 1100 - Vcc %: 4
DYN11 K20 AL IP00 90 - Power: 90 - In-rush current: 14 - No-load losses: 870 - Load losses: 1230 - Vcc %: 4
DYN11 K20 AL IP00 100 - Power: 100 - In-rush current: 14 - No-load losses: 920 - Load losses: 1350 - Vcc %: 4
DYN11 K20 AL IP00 110 - Power: 110 - In-rush current: 14 - No-load losses: 960 - Load losses: 1550 - Vcc %: 4
DYN11 K20 AL IP00 125 - Power: 125 - In-rush current: 13 - No-load losses: 1100 - Load losses: 1620 - Vcc %: 4
DYN11 K20 AL IP00 140 - Power: 140 - In-rush current: 13 - No-load losses: 1200 - Load losses: 1710 - Vcc %: 4
DYN11 K20 AL IP00 160 - Power: 160 - In-rush current: 13 - No-load losses: 1290 - Load losses: 1820 - Vcc %: 4
DYN11 K20 AL IP00 180 - Power: 180 - In-rush current: 11 - No-load losses: 1430 - Load losses: 1960 - Vcc %: 4
DYN11 K20 AL IP00 200 - Power: 200 - In-rush current: 11 - No-load losses: 1470 - Load losses: 2150 - Vcc %: 4
DYN11 K20 AL IP00 225 - Power: 225 - In-rush current: 11 - No-load losses: 1620 - Load losses: 2320 - Vcc %: 4
DYN11 K20 AL IP00 250 - Power: 250 - In-rush current: 11 - No-load losses: 1730 - Load losses: 2510 - Vcc %: 4
DYN11 K20 AL IP00 280 - Power: 280 - In-rush current: 10 - No-load losses: 1890 - Load losses: 3080 - Vcc %: 4
DYN11 K20 AL IP00 315 - Power: 315 - In-rush current: 10 - No-load losses: 2100 - Load losses: 3350 - Vcc %: 4
DYN11 K20 AL IP00 350 - Power: 350 - In-rush current: 9 - No-load losses: 2250 - Load losses: 3720 - Vcc %: 4
DYN11 K20 AL IP00 450 - Power: 450 - In-rush current: 8 - No-load losses: 2780 - Load losses: 4350 - Vcc %: 4
DYN11 K20 AL IP00 580 - Power: 580 - In-rush current: 7 - No-load losses: 3000 - Load losses: 5100 - Vcc %: 4
DYN11 K20 AL IP00 720 - Power: 720 - In-rush current: 7 - No-load losses: 4050 - Load losses: 5850 - Vcc %: 4.5
DYN11 K20 AL IP00 900 - Power: 900 - In-rush current: 7 - No-load losses: 4950 - Load losses: 6950 - Vcc %: 4.5
DYN11 K20 AL IP00 1100 - Power: 1100 - In-rush current: 6 - No-load losses: 6200 - Load losses: 8350 - Vcc %: 5
DYN11 K20 AL IP00 1400 - Power: 1400 - In-rush current: 6 - No-load losses: 7600 - Load losses: 9900 - Vcc %: 5

用途・設置

• 低圧システムのガルバニック絶縁および敏感機器の保護
• 電源品質の改善とコモンモード妨害の低減
• 屋内電気室、配電盤、制御盤での使用
• 屋内固定設置；換気を確保し、静電シールドを接地すること

規格・適合性
EN 60076 および IEC 61558 の該当箇所に準拠して設計・製造されています。設置前に現地規制および現場要件を確認してください。
