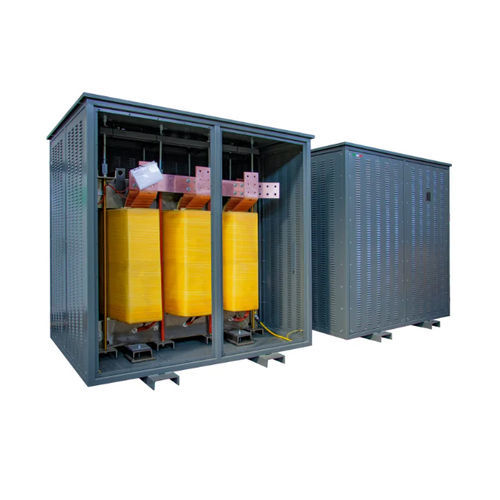

絶縁変圧器 DYN11 K13 CU IP21

乾式屋内サービス用IEC

製品
低圧の配電および一次側と二次側のガルバニック絶縁用の低圧絶縁変圧器。型番 DYN11 K13 CU IP21、複数の kVA 定格で提供。

技術仕様（概要）
周波数: 50 Hz
K ファクター: 13
入力電圧: 400 V
出力電圧: 400 V
一次巻線接続: Δ（三角）
二次巻線接続: Y（スター）+N
ベクトル群: Dyn11
コア材質: M270 磁性鋼
巻線材質: 銅
静電シールド: 一次と二次の間、接地接続
最大周囲温度: 40 °C
絶縁クラス: H
絶縁レベル: 3
温度上昇: 125 °C
最大設置高度: 1000 m
環境・気候・火災クラス: E1 - C1 - F0
設置: 屋内
保護等級: IP21
参照規格: EN 60076 / IEC 61558（該当時）

バリエーション（型番 | 容量 kVA | 突入電流 A | 無負荷損失 W | 負荷損失 W | Vcc %）
DYN11 K13 CU IP21 8 | 8 | 40 | 150 | 280 | 3.5
DYN11 K13 CU IP21 10 | 10 | 40 | 170 | 340 | 3.5
DYN11 K13 CU IP21 12 | 12 | 40 | 180 | 420 | 3.5
DYN11 K13 CU IP21 15 | 15 | 37.5 | 210 | 460 | 3.5
DYN11 K13 CU IP21 20 | 20 | 37.5 | 240 | 550 | 3.5
DYN11 K13 CU IP21 25 | 25 | 31.25 | 270 | 640 | 3.5
DYN11 K13 CU IP21 30 | 30 | 25 | 340 | 680 | 4
DYN11 K13 CU IP21 40 | 40 | 23 | 400 | 760 | 4
DYN11 K13 CU IP21 50 | 50 | 21 | 460 | 860 | 4
DYN11 K13 CU IP21 63 | 63 | 19 | 530 | 1000 | 4
DYN11 K13 CU IP21 70 | 70 | 18 | 570 | 1080 | 4
DYN11 K13 CU IP21 80 | 80 | 17 | 610 | 1150 | 4
DYN11 K13 CU IP21 90 | 90 | 17 | 650 | 1240 | 4
DYN11 K13 CU IP21 100 | 100 | 16 | 700 | 1350 | 4
DYN11 K13 CU IP21 110 | 110 | 15 | 750 | 1470 | 4
DYN11 K13 CU IP21 125 | 125 | 14 | 820 | 1620 | 4
DYN11 K13 CU IP21 140 | 140 | 14 | 880 | 1770 | 4
DYN11 K13 CU IP21 160 | 160 | 13 | 940 | 1920 | 4
DYN11 K13 CU IP21 180 | 180 | 13 | 1010 | 2110 | 4
DYN11 K13 CU IP21 200 | 200 | 12 | 1080 | 2290 | 4
DYN11 K13 CU IP21 225 | 225 | 12 | 1160 | 2520 | 4
DYN11 K13 CU IP21 250 | 250 | 11 | 1250 | 2760 | 4
DYN11 K13 CU IP21 280 | 280 | 11 | 1340 | 3010 | 4
DYN11 K13 CU IP21 315 | 315 | 10 | 1460 | 3370 | 4
DYN11 K13 CU IP21 350 | 350 | 10 | 1570 | 3710 | 4
DYN11 K13 CU IP21 400 | 400 | 9 | 1670 | 4040 | 4
DYN11 K13 CU IP21 500 | 500 | 8 | 1930 | 4880 | 4
DYN11 K13 CU IP21 630 | 630 | 8 | 2250 | 5910 | 4
DYN11 K13 CU IP21 800 | 800 | 7 | 2580 | 7000 | 4.5

特性 / 技術仕様

• 周波数: 50 Hz
• K ファクター: 13
• 入力電圧: 400 V
• 出力電圧: 400 V
• 接続: 一次 Δ、二次 Y + N
• ベクトル群: Dyn11
• コア: M270 磁性鋼
• 巻線: 銅
• 静電シールド: 一次と二次の間で接地
• 最大周囲温度: 40 °C
• 絶縁／熱クラス: H
• 絶縁レベル: 3
• 温度上昇: 125
• 最大設置高度: 1000 m
• 環境クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP21
• 参照規格: EN 60076 / IEC 61558（該当時）
