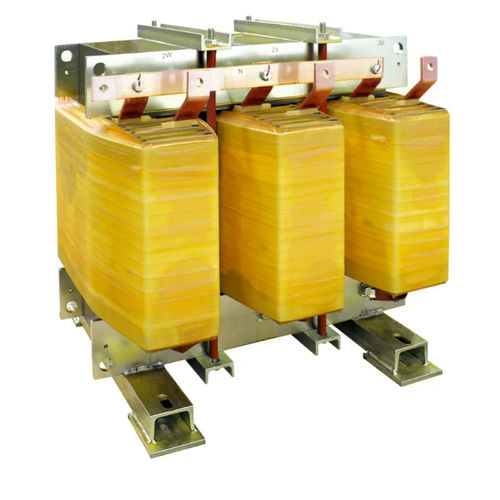

絶縁変圧器 DZN0 K4 CU IP00

屋内サービス用IECK ファクター用

製品概要
低圧アイソレーション変圧器
Ortea NextのDZN0 K4 CU IP00アイソレーション変圧器は、低圧系統での高調波低減およびガルバニック分離を必要とする用途向けに設計されています。Dzn0のベクトル群、銅製巻線、M270磁性鋼コアを採用。一次側と二次側の間に設けた静電遮蔽は接地されています。屋内設置向け、保護等級IP00。適用規格：EN 60076 / IEC 61558（該当時）。

技術仕様
周波数：50 Hz
Kファクター：4
入力電圧：400 V
出力電圧：400 V
一次巻線接続：デルタ（Δ）
二次巻線接続：ジグザグ
ベクトル群：Dzn0
コア材料：M270 磁性鋼
巻線材料：銅
静電遮蔽：一次と二次の間に設置、接地接続
許容周囲温度：40 °C
絶縁クラス：H
絶縁レベル：3
温度上昇：125 °C
最高設置高度：1000 m
環境・気候・耐火クラス：E1 - C1 - F0
設置：屋内
保護等級：IP00
適用規格：EN 60076 / IEC 61558（該当時）

バリエーション
型番 | 容量 (kVA) | インラッシュ電流 (A) | 無負荷損失 (W) | 負荷損失 (W) | Vcc %
DZN0 K4 CU IP00 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP00 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP00 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP00 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP00 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP00 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP00 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP00 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP00 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP00 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP00 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP00 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP00 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP00 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP00 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP00 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP00 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP00 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP00 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP00 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP00 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP00 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP00 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP00 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP00 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP00 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP00 630 | 630 | 5 | 1840 | 9570 | 4

特長 / 技術仕様

• 周波数：50 Hz
• Kファクター：4
• 定格電圧：400 V 入力 / 400 V 出力
• 接続：一次デルタ、二次ジグザグ
• ベクトル群：Dzn0
• コア：M270 磁性鋼
• 巻線：銅
• 静電遮蔽：一次と二次の間、接地接続
• 絶縁クラス / 熱クラス：H
• 絶縁レベル：3
• 温度上昇：125 °C
• 保護等級：IP00
• 設置：屋内
• 許容周囲温度：40 °C
• 最高設置高度：1000 m
• 環境クラス：E1 - C1 - F0
• 参照規格：EN 60076 / IEC 61558（該当時）
