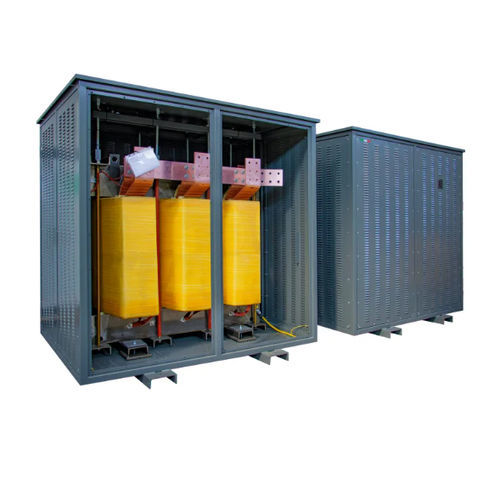

絶縁変圧器 DZN0 K4 CU IP21

屋内サービス用IECK ファクター用

概要
屋内設置向けの低圧アイソレーショントランス。ベクトルグループ Dzn0、K係数4、銅巻線、一次と二次間に接地された静電遮蔽を備え、保護等級 IP21。

技術仕様（概要表）
周波数 | 50 Hz
K係数 | 4
入力電圧 | 400 V
出力電圧 | 400 V
一次巻線接続 | デルタ
二次巻線接続 | ジグザグ
ベクトルユニット | Dzn0
コア材質 | M270 磁性鋼
巻線材質 | 銅
静電遮蔽 | 一次と二次の間にあり接地
最大周囲温度 (°C) | 40
絶縁クラス | H
絶縁レベル | 3
熱クラス | H
温度上昇 (°C) | 125
最大設置高度 (m) | 1000
環境・気候・耐火クラス | E1 - C1 - F0
設置 | 屋内
保護等級 | IP21
参照規格 | EN 60076 / IEC 61558（該当する場合）

製品バリエーション（表）
型番 | 容量 (kVA) | インラッシュ電流 | 無負荷損失 (W) | 負荷損失 (W) | Vcc %
DZN0 K4 CU IP21 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP21 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP21 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP21 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP21 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP21 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP21 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP21 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP21 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP21 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP21 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP21 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP21 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP21 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP21 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP21 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP21 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP21 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP21 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP21 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP21 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP21 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP21 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP21 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP21 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP21 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP21 630 | 630 | 5 | 1840 | 9570 | 4

技術的特徴

• 周波数: 50 Hz
• K係数: 4
• 入力/出力電圧: 400 V / 400 V
• 一次接続: デルタ
• 二次接続: ジグザグ
• ベクトルグループ: Dzn0
• コア材質: M270 磁性鋼
• 巻線材質: 銅
• 静電シールド: 一次と二次の間に配置、接地
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 熱クラス: H
• 温度上昇: 125 °C
• 最大設置高度: 1000 m
• 環境/気候/耐火クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP21
• 規格: EN 60076 / IEC 61558（該当する場合）
