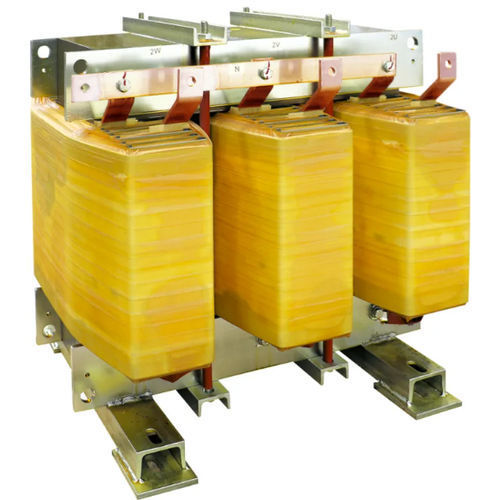

絶縁変圧器 DYN11 K20 CU IP00

乾式屋内サービス用IEC

概要
産業用低圧ネットワークにおける電気的絶縁および高調波電流の低減を目的とした低圧アイソレーショントランスです。

技術仕様（概要）
周波数: 50 Hz
K因子: 20
入力電圧: 400 V
出力電圧: 400 V
一次巻線接続: 三角接続 (Delta)
二次巻線接続: 星形 + N
ベクトル群: Dyn11
コア材質: M270 磁性鋼
巻線材質: 銅
静電シールド: 一次と二次の間、接地接続
最大周囲温度: 40 °C
絶縁クラス: H
絶縁レベル: 3
熱クラス: H
温度上昇: 125 K
最大高度: 1000 m
環境・気候・火災クラス: E1 - C1 - F0
設置: 屋内
保護等級: IP00
参照規格: EN 60076 / IEC 61558（該当する場合）

製品バリアント
DYN11 K20 CU IP00 7 | 7 kVA | インラッシュ電流: 45 A | 無負荷損失: 150 W | 負荷損失: 220 W | Vcc %: 3.5
DYN11 K20 CU IP00 9 | 9 kVA | インラッシュ電流: 45 A | 無負荷損失: 170 W | 負荷損失: 270 W | Vcc %: 3.5
DYN11 K20 CU IP00 10 | 10 kVA | インラッシュ電流: 45 A | 無負荷損失: 180 W | 負荷損失: 340 W | Vcc %: 3.5
DYN11 K20 CU IP00 14 | 14 kVA | インラッシュ電流: 42 A | 無負荷損失: 210 W | 負荷損失: 370 W | Vcc %: 3.5
DYN11 K20 CU IP00 18 | 18 kVA | インラッシュ電流: 42 A | 無負荷損失: 240 W | 負荷損失: 440 W | Vcc %: 3.5
DYN11 K20 CU IP00 22 | 22 kVA | インラッシュ電流: 35 A | 無負荷損失: 270 W | 負荷損失: 510 W | Vcc %: 3.5
DYN11 K20 CU IP00 28 | 28 kVA | インラッシュ電流: 28 A | 無負荷損失: 340 W | 負荷損失: 540 W | Vcc %: 4
DYN11 K20 CU IP00 36 | 36 kVA | インラッシュ電流: 26 A | 無負荷損失: 400 W | 負荷損失: 610 W | Vcc %: 4
DYN11 K20 CU IP00 45 | 45 kVA | インラッシュ電流: 23 A | 無負荷損失: 460 W | 負荷損失: 690 W | Vcc %: 4
DYN11 K20 CU IP00 58 | 58 kVA | インラッシュ電流: 21 A | 無負荷損失: 530 W | 負荷損失: 800 W | Vcc %: 4
DYN11 K20 CU IP00 63 | 63 kVA | インラッシュ電流: 20 A | 無負荷損失: 570 W | 負荷損失: 860 W | Vcc %: 4
DYN11 K20 CU IP00 70 | 70 kVA | インラッシュ電流: 19 A | 無負荷損失: 610 W | 負荷損失: 920 W | Vcc %: 4
DYN11 K20 CU IP00 80 | 80 kVA | インラッシュ電流: 19 A | 無負荷損失: 650 W | 負荷損失: 980 W | Vcc %: 4
DYN11 K20 CU IP00 90 | 90 kVA | インラッシュ電流: 18 A | 無負荷損失: 700 W | 負荷損失: 1080 W | Vcc %: 4
DYN11 K20 CU IP00 100 | 100 kVA | インラッシュ電流: 17 A | 無負荷損失: 750 W | 負荷損失: 1170 W | Vcc %: 4
DYN11 K20 CU IP00 110 | 110 kVA | インラッシュ電流: 16 A | 無負荷損失: 820 W | 負荷損失: 1290 W | Vcc %: 4
DYN11 K20 CU IP00 125 | 125 kVA | インラッシュ電流: 15 A | 無負荷損失: 880 W | 負荷損失: 1410 W | Vcc %: 4
DYN11 K20 CU IP00 140 | 140 kVA | インラッシュ電流: 15 A | 無負荷損失: 940 W | 負荷損失: 1530 W | Vcc %: 4
DYN11 K20 CU IP00 160 | 160 kVA | インラッシュ電流: 14 A | 無負荷損失: 1010 W | 負荷損失: 1680 W | Vcc %: 4
DYN11 K20 CU IP00 180 | 180 kVA | インラッシュ電流: 13 A | 無負荷損失: 1080 W | 負荷損失: 1830 W | Vcc %: 4
DYN11 K20 CU IP00 200 | 200 kVA | インラッシュ電流: 13 A | 無負荷損失: 1160 W | 負荷損失: 2010 W | Vcc %: 4
DYN11 K20 CU IP00 225 | 225 kVA | インラッシュ電流: 12 A | 無負荷損失: 1250 W | 負荷損失: 2200 W | Vcc %: 4
DYN11 K20 CU IP00 250 | 250 kVA | インラッシュ電流: 12 A | 無負荷損失: 1340 W | 負荷損失: 2400 W | Vcc %: 4
DYN11 K20 CU IP00 280 | 280 kVA | インラッシュ電流: 11 A | 無負荷損失: 1460 W | 負荷損失: 2680 W | Vcc %: 4
DYN11 K20 CU IP00 315 | 315 kVA | インラッシュ電流: 11 A | 無負荷損失: 1570 W | 負荷損失: 2960 W | Vcc %: 4
DYN11 K20 CU IP00 350 | 350 kVA | インラッシュ電流: 10 A | 無負荷損失: 1670 W | 負荷損失: 3220 W | Vcc %: 4
DYN11 K20 CU IP00 450 | 450 kVA | インラッシュ電流: 9 A | 無負荷損失: 1930 W | 負荷損失: 3890 W | Vcc %: 4
DYN11 K20 CU IP00 580 | 580 kVA | インラッシュ電流: 9 A | 無負荷損失: 2250 W | 負荷損失: 4710 W | Vcc %: 4
DYN11 K20 CU IP00 720 | 720 kVA | インラッシュ電流: 8 A | 無負荷損失: 2580 W | 負荷損失: 5580 W | Vcc %: 4.5

仕様

• 周波数: 50 Hz
• K因子: 20
• 入力電圧: 400 V
• 出力電圧: 400 V
• 一次接続: Delta
• 二次接続: 星形 + N
• ベクトル群: Dyn11
• コア材質: M270 磁性鋼
• 巻線材質: 銅
• 静電シールド: 一次と二次の間で接地
• 最大周囲温度: 40 °C
• 絶縁クラス: H
• 絶縁レベル: 3
• 熱クラス: H
• 温度上昇: 125 K
• 最大高度: 1000 m
• 環境/気候/火災クラス: E1 - C1 - F0
• 設置: 屋内
• 保護等級: IP00
• 参照規格: EN 60076 / IEC 61558（該当する場合）
