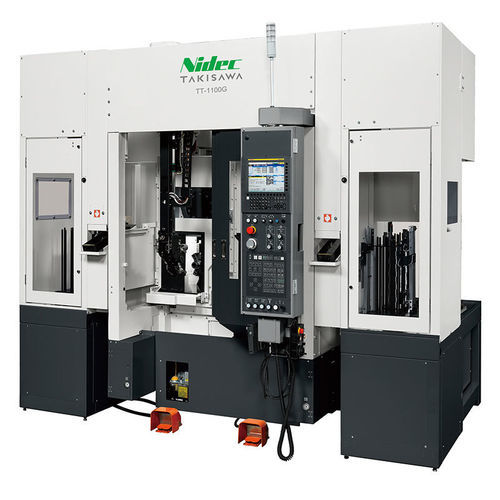

CNC旋盤 TT-1100G横型2 リード10ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- スピンドル数
- 2 リード
- ツールステーション数
- 10ツールステーション
- タレット
- ダブルタレット
- 応用
- バー加工用, 大量生産用
- 性能
- 高生産性
- その他の特徴
- コンパクト
- オプションとアクセサリー
- 自動搬入・搬出, バーフィーダー付き
- 直径
140 mm
(5.51 in)- 回転速度
4,500 rpm, 6,500 rpm
(28,274.334 rad.min-1, 40,840.704 rad.min-1)- パーツ径
140 mm
(6 in)- パーツの長さ
121 mm
(5 in)- 最大切断長
80 mm
(3 in)- 早送り速度X
24 m/min
- 早送り速度Z
30 m/min
- 定格出力
3.7 kW, 5.5 kW, 7.5 kW
(5 hp, 7.5 hp, 10.2 hp)- 全長
3,327 mm
(131 in)- 全幅
2,258 mm
(89 in)- 全高
2,450 mm
(96 in)- 重量
5,800 kg
(12,787 lb)
詳細
Takisawa TT-1100G は、超高速ローディングと前後同時加工を実現する平行2主軸CNC旋盤です。
超高速ローディングシステム
ローダーエリアを加工室の手前に配置する前方待機方式により、ローディング距離を短縮します。主軸がローディング位置へ前進し、高速3軸ローダーと組み合わせることで超高速のローディング性能を発揮します。
トランスファー／ローダー
標準で転倒式のトランスファーユニットを搭載し、表裏同時加工を可能にします。反転装置で接続した2台の単主軸機と比べ、スペース効率に優れます。
主な特長
仕様（主要項目）
超高速ローディングシステム
ローダーエリアを加工室の手前に配置する前方待機方式により、ローディング距離を短縮します。主軸がローディング位置へ前進し、高速3軸ローダーと組み合わせることで超高速のローディング性能を発揮します。
トランスファー／ローダー
標準で転倒式のトランスファーユニットを搭載し、表裏同時加工を可能にします。反転装置で接続した2台の単主軸機と比べ、スペース効率に優れます。
主な特長
- タンクベッド構造により、稼働中の熱変位を最小化します。
- X・Z軸のローラガイドを同一のカラムに配置し、X軸を垂直配置することで機械幅を低減しています。
- 左右同一の10角タレット（全ホルダ式）を採用し、強力なボルトクランプで工具を保持します。
- 省エネシステムにより消費電力を低減。油水分離器によりクーラント寿命を延長します。
- 工程・測定管理用の専用ボタンと左右の機械情報の統合により操作を簡素化しています。
仕様（主要項目）
- チャックサイズ: 6 + 6 インチ
- タレット形式: 10角タレット（全ホルダ式）
- 最大加工径: Ø140 mm
- 最大加工長さ: 121 mm
- 主軸回転数: 4500 min⁻¹（オプション: 6500）
- 早送り速度: X: 24 m/min、Z: 30 m/min
- 主軸モータ（15分/連続）: 5.5 / 3.7 kW（オプション: 7.5 / 5.5）
- 機械高さ: 2450 mm
- 設置面積: 2258 × 3327 mm
- 機械重量: 5800 kg
- ローダー対象ワーク 外径: Ø80 mm
- ローダー対象ワーク 長さ: 80 mm
- ローダー対象ワーク 重量: 0.7 kg × 2
- ワークフィーダー パレット数: 14
- ワークフィーダー 1パレット搭載量: 25 kg
- ワークフィーダー 積載高さ: 450 mm
