CNC旋盤 TCN-3500
横型12ツールステーション10ツールステーション

CNC旋盤 - TCN-3500 - TAKISAWA - 横型 / 12ツールステーション / 10ツールステーション

お気に入りに追加する

商品比較に追加する

特徴

制御タイプ: CNC
主軸の向き: 横型
ツールステーション数: 12ツールステーション, 8ツール, 10ツールステーション
性能: 高剛性
その他の特徴: コンパクト
複合機能: ミリング
直径: 370 mm, 430 mm, 460 mm
(14.57 in, 16.93 in, 18.11 in)
回転速度: 2,500 rpm, 3,000 rpm
(15,707.963 rad.min-1, 18,849.556 rad.min-1)
パーツの長さ: 465 mm, 485 mm, 510 mm, 985 mm, 1,010 mm
(18 in, 19 in, 20 in, 39 in, 40 in)
貫通穴のサイズ: 80 mm, 108 mm
(3 in, 4 in)
早送り速度X: 16 m/min
早送り速度Z: 24 m/min
定格出力: 11 kW, 15 kW
(15 hp, 20.4 hp)
全長: 2,000 mm, 3,450 mm
(79 in, 136 in)
全幅: 1,768 mm, 1,833 mm
(70 in, 72 in)
全高: 1,802 mm
(71 in)
重量: 4,000 kg, 4,100 kg, 5,000 kg, 5,100 kg
(8,818 lb, 9,039 lb, 11,023 lb, 11,244 lb)

詳細

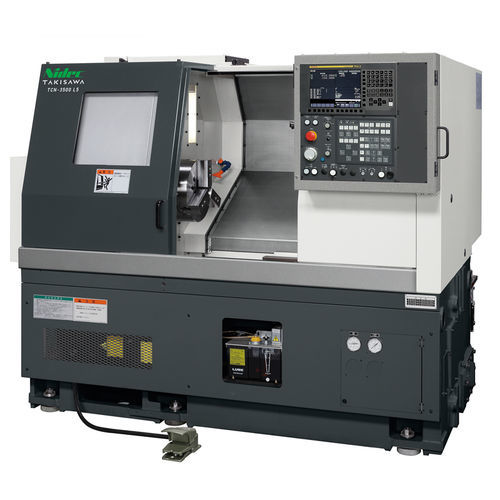

TCN-3500は高剛性で12″/10″チャック対応のCNC旋盤で、切削・ミーリング・自動化（ガントリーローダ対応）など多様な生産要求に対応するスタンダードマシンです。機械構成の最適バランスによりコンパクトかつ省スペース設計を実現し、全軸に高耐久摺動面（角形スライド）を採用しています。

主な特徴

現場の生産条件に適合した標準のコンパクト構成。
全軸に高耐久の角形スライドを採用し、精度と剛性を長期にわたり維持。
刃物台オプション：旋削用タレット 8角・10角・12角（T8/T10/T12）、ミーリング用タレット 12角（T12M）を選択可能。
省エネ設計。

バリエーション別（代表的仕様）

TCN-3500 L5（ターン）：チャック対応 12″/10″、最大加工径 Φ430～Φ460、最大加工長 485～510 mm、棒材加工径 Φ80（OP Φ108）、主軸回転速度 2,500 min⁻¹（OP 3,000）、早送り X:16 / Z:24 m/min、主軸用電動機 15/11 kW、機械高さ 1,802 mm、床面寸法 2,000×1,768 mm、機械質量約4,000 kg。
TCN-3500 L10（ターン）：チャック対応 12″/10″、最大加工径 Φ460、最大加工長 985～1,010 mm、棒材加工径 Φ80（OP Φ108）、主軸回転速度 2,500 min⁻¹（OP 3,000）、早送り X:16 / Z:24 m/min、主軸用電動機 15/11 kW、機械高さ 1,802 mm、床面寸法 3,450×1,833 mm、機械質量約5,000 kg。
TCN-3500CM（旋削＋ミーリング） L5 / L10：チャック対応 12″/10″、最大加工径 Φ370、最大加工長 L5:465 mm / L10:965 mm、棒材加工径 Φ80（OP Φ108）、主軸回転速度 2,500 min⁻¹（OP 3,000）、回転工具回転速度（工具用）3600 min⁻¹（※モデルにより）、主軸用電動機 15/11 kW、回転工具用電動機 3.7/11 kW（機種により）、機械高さ 1,802 mm、床面寸法（L5）2,000×1,768 mm /（L10）3,450×1,833 mm、機械質量約4,100〜5,100 kg。
TCN-3500G（ガントリー付自動化対応）：ガントリーローダ対応ワーク例：外径 Φ200 mm、長さ 140 mm、ワーク重量 10 kg（×2）想定。ワークフィーダ（パレット）構成例：パレット数 10、1パレット当たり搭載重量 70 kg、段送り高さ 400 mm。
