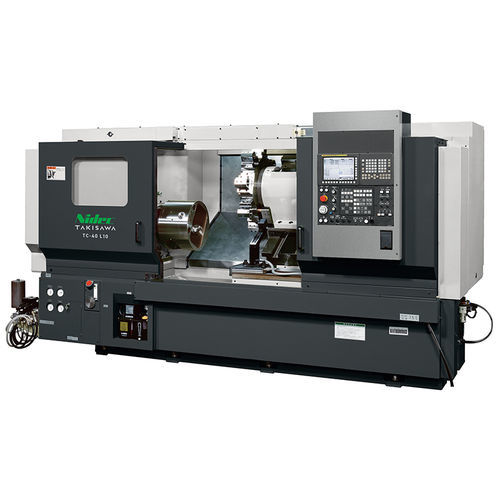

CNC旋盤 TC-40横型12ツールステーション10ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- ツールステーション数
- 12ツールステーション, 8ツール, 10ツールステーション
- 性能
- 高精度, 高剛性, 高生産性
- 複合機能
- ミリング
- 直径
420 mm, 450 mm
(16.54 in, 17.72 in)- 回転速度
2,500 rpm
(15,707.963 rad.min-1)- パーツの長さ
1,020 mm
(40 in)- 貫通穴のサイズ
89 mm
(4 in)- 早送り速度X
12 m/min
- 早送り速度Z
16 m/min
- 定格出力
15 kW, 18.5 kW, 22 kW, 26 kW
(20.4 hp, 25.2 hp, 29.9 hp, 35.4 hp)- 全長
2,100 mm, 2,331 mm
(83 in, 92 in)- 全幅
3,500 mm, 4,940 mm, 6,265 mm
(138 in, 194 in, 247 in)- 全高
1,920 mm, 2,190 mm
(76 in, 86 in)- 重量
最少: 7,500 kg
(16,535 lb)最大: 10,700 kg
(23,589 lb)
詳細
概要
主な特長
バリエーション別仕様（抜粋）
仕様 / 技術データ
- TC-40はTC-Seriesを代表する旋盤モデルで、12"および15"チャックに対応する主軸台を備えます。旋削（および旋削＋ミーリングのCMタイプ）に対応する構成です。
- 全芯角型スライドを採用した堅牢なベッド＆サドル、高剛性のタレットおよび心押台により、幅広い加工に対応します。
主な特長
- 12"、15"チャック対応の高精度・高出力主軸台
- 全芯角型スライドの堅牢なベッド＆サドル構造
- 高剛性タレット刃物台（8角／10角／12角 等、仕様により選択）
- 高剛性心押台（高支持能力）
バリエーション別仕様（抜粋）
- TC-40 L10
- チャックサイズ: 12 inch（仕様欄参照）
- 最大加工径: Φ450 / Φ420 mm（仕様により）
- 最大加工長さ: 1020 mm
- 棒材加工径: Φ89 mm
- 主軸回転速度: 2500 min-1
- 早送り速度: X: 12 / Z: 16 m/min
- 主軸用電動機(30分/連続): 18.5 / 15 kW（OP: 22/18.5, 26/22）
- 機械高さ: 1920 mm
- 床面必要寸法: 2100 × 3500 mm
- 機械質量: 7500 kg
- TC-40 L20
- チャックサイズ: 12 inch
- 最大加工径: Φ450 / Φ420 mm
- 最大加工長さ: 2020 mm
- 棒材加工径: Φ89 mm
- 主軸回転速度: 2500 min-1
- 早送り速度: X: 12 / Z: 16 m/min
- 主軸用電動機(30分/連続): 18.5 / 15 kW（OP: 22/18.5, 26/22）
- 機械高さ: 2190 mm
- 床面必要寸法: 2331 × 4940 mm
- 機械質量: 9000 kg
- TC-40 L30
- チャックサイズ: 12 inch
- 最大加工径: Φ450 / Φ420 mm
- 最大加工長さ: 3020 mm
- 棒材加工径: Φ89 mm
- 主軸回転速度: 2500 min-1
- 早送り速度: X: 12 / Z: 16 m/min
- 主軸用電動機(30分/連続): 18.5 / 15 kW（OP: 22/18.5, 26/22）
- 機械高さ: 2190 mm
- 床面必要寸法: 2331 × 6265 mm
- 機械質量: 10700 kg
- TC-40CM L10（旋削＋ミーリング）
- チャックサイズ: 12 inch
- 最大加工径: Φ420 mm
- 最大加工長さ: 2020 mm
- 棒材加工径: Φ89 mm
- 主軸回転速度: 2500 min-1
- 回転工具回転速度: 3000 min-1
- 早送り速度: X: 12 / Z: 16 m/min
- 主軸用電動機(30分/連続): 18.5 / 15 kW（OP: 22/18.5, 26/22）
- 回転工具用電動機(30分/連続): 5.5 / 3.7 kW
- 機械高さ: 2190 mm
- 床面必要寸法: 2331 × 4940 mm
- 機械質量: 9000 kg
- TC-40CM L20 / L30（旋削＋ミーリング）
- TC-40CM系は、L10/L20/L30ごとに最大加工長さと床面必要寸法、機械質量が拡張される構成
- 主軸回転速度: 2500 min-1、早送り: X: 12 / Z: 16 m/min
- 主軸用・回転工具用電動機構成は機種により選択可能
仕様 / 技術データ
- シリーズ: TC-Series（該当ページ: TC-40）
- 用途: 旋削（CMタイプは旋削＋ミーリング）
- 主な構造: 全芯角型スライド採用の堅牢ベッド＆サドル
- 刃物台: 高剛性タレット（8角・10角・12角など仕様により選択）
- 心押台: 高剛性設計
- 主軸出力やオプション（例: 高出力主軸）は仕様により選択可能
- 制御・ソフトウェア連携: 加工プログラム作成／シミュレーション等の外部ソリューション（オプション、例: TiwaP-1）に対応可能
