CNC旋盤 TCN-2600
12ツールステーション10ツールステーション8ツール

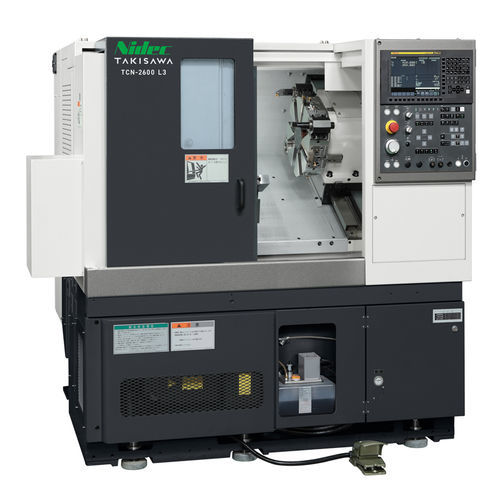

CNC旋盤 - TCN-2600 - TAKISAWA - 12ツールステーション / 10ツールステーション / 8ツール

お気に入りに追加する

商品比較に追加する

特徴

制御タイプ: CNC
ツールステーション数: 12ツールステーション, 8ツール, 10ツールステーション
複合機能: ミリング
直径: 280 mm, 410 mm
(11.02 in, 16.14 in)
回転速度: 2,500 rpm, 3,200 rpm
(15,707.963 rad.min-1, 20,106.193 rad.min-1)
パーツの長さ: 158 mm, 250 mm, 458 mm, 550 mm
(6 in, 10 in, 18 in, 22 in)
貫通穴のサイズ: 74 mm, 90 mm
(3 in, 4 in)
定格出力: 9 kW, 11 kW
(12.2 hp, 15 hp)
全長: 1,750 mm, 1,810 mm, 2,095 mm, 2,277 mm
(69 in, 71 in, 82 in, 90 in)
全幅: 1,543 mm
(61 in)
全高: 1,700 mm
(67 in)
重量: 2,700 kg, 2,800 kg, 3,200 kg, 3,300 kg
(5,952 lb, 6,173 lb, 7,055 lb, 7,275 lb)

詳細

TCN-2600はTakisawaの10インチCNC旋盤で、高い切削能力と汎用生産に対応するよう設計されています。旋削専用のL-seriesと旋削＋ミーリングのCM-seriesを用意し、自動化対応のTCN-2600Gバリエーションも選択可能です。

主な特徴

全軸に高剛性の角形スライドを採用し、耐久性と位置決め精度を確保します。
広域主軸モータと改良された減速比により、低回転から高回転まで安定した連続トルクを発揮します。
刃物台は2種類：L-seriesは8角直付けタレット、CM-seriesは12角の回転工具式タレット（ミーリング対応）。
支持旋削用の高剛性油圧心押台をオプション設定可能です。

自動化（TCN-2600G）

高速度ガントリー・ローダとの連携を想定した、コンパクトな自動旋削セル向け設計です。
ローダー対象ワーク：外径 Φ200 mm、長さ 140 mm、重量 5 kg（×2）。
ワークフィーダー仕様：パレット数 14、1パレット当たり搭載重量 70 kg、段積み高さ 400 mm。

ソフトウェア
TiwaP-1（オプション）：加工プログラムの作成、3Dシミュレーション、加工実行を支援する対話型プログラミングシステムです。Gコードの知識が不要な対話入力、3Dアニメーション／工具軌跡シミュレーションによるプログラム検証、主軸や工程の自動判定による最適実行を提供します。

主要仕様

モデルバリエーション：TCN-2600 L3、TCN-2600 L6、TCN-2600CM L3、TCN-2600CM L6。
チャックサイズ：10インチ（全バリエーション）。
刃物台タイプ：L-series — 8角直付け、CM-series — 12角回転工具式。
最大加工径：L-series Φ410 mm（L6はワークサイズにより制限あり）、CM-series Φ280 mm。
最大加工長：TCN-2600 L3 = 250 mm、L6 = 550 mm；TCN-2600CM L3 = 158 mm、CM L6 = 458 mm。
棒材径：Φ74 mm（OP. Φ90、チャック/シリンダータイプに依存）。
主軸回転速度：3200 min-1（OP. 2500）全バリエーション。
回転工具回転速度：CMバリエーション 6000 min-1；L-seriesは適用外。
早送り速度：X: 24 m/min、Z: 30 m/min。
主軸モータ（30分/連続）：11/9 kW。
回転工具モータ（15分/連続）：CMバリエーション 5.5/3.7 kW。
機械高さ：1700 mm。
必要床面積（W×D）：L3 = 1750×1543 mm、L6 = 2095×1543 mm、CM L3 = 1810×1543 mm、CM L6 = 2277×1543 mm。
機械質量：L3 = 2700 kg、L6 = 3200 kg、CM L3 = 2800 kg、CM L6 = 3300 kg。
メーカー／ブランド：Takisawa。
