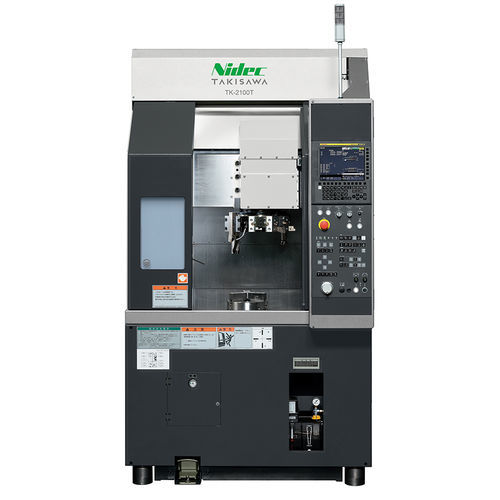

CNC旋盤 TK-2100縦型8ツール高精度
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 縦型
- ツールステーション数
- 8ツール
- 性能
- 高精度, 高剛性
- その他の特徴
- コンパクト
- 直径
400 mm, 600 mm
(15.75 in, 23.62 in)- 回転速度
2,000 rpm, 2,500 rpm, 3,200 rpm
(12,566.371 rad.min-1, 15,707.963 rad.min-1, 20,106.193 rad.min-1)- 最大切削径
355 mm
(14 in)- 最大切断長
最大: 400 mm
(16 in)最少: 310 mm
(12 in)- 早送り速度X
20 m/s
(66 ft/s)- 早送り速度Z
20 m/s
(66 ft/s)- 定格出力
9 kW, 11 kW, 15 kW, 18.5 kW
(12.2 hp, 15 hp, 20.4 hp, 25.2 hp)- 全長
1,220 mm, 1,600 mm
(48 in, 63 in)- 全幅
1,980 mm
(78 in)- 全高
2,200 mm
(87 in)- 重量
3,600 kg, 3,700 kg
(7,937 lb)
詳細
従来機を全面的に刷新した立型旋盤。多様なワーク形状、工程、工具／自動化レイアウトに合わせた柔軟な構成が可能なモジュラー設計を採用しています。高剛性・高精度の矩形すべり面により、加工の安定性と精度を向上させます。
構成
製品動画
特性／仕様
構成
- コム型工具スライド
- 6ステーションタレット（直付けタイプ）
- 8ステーションタレット（直付けタイプ）
製品動画
- TK-2100/2600 紹介動画
- TK-2100/2600 に関する解説動画
特性／仕様
- チャックサイズ：8 inch
- タレット形式：コム型工具スライド；6ステーションタレット（直付けタイプ）；8ステーションタレット（直付けタイプ）
- 最大旋回径：400 mm（600仕様は600 mm）
- 最大加工径：Comb：- ／ 6ステーション：φ355 mm ／ 8ステーション：φ335 mm
- 最大加工長：Comb：400 mm ／ 6/8ステーション：310 mm
- 主軸回転数：3200 min-1（オプション：2000、2500）
- 早送り速度：X：20 m/min ／ Z：20 m/min
- 主軸モータ（30分/連続）：11 / 9 kW（オプション：15/11、18.5/15）
- 機械高さ：2200 mm
- 必要設置面積：1220 × 1980 mm（600仕様は1600 × 1980 mm）
- 機械重量：3600 kg（仕様により3600／3700 kg；600仕様は3700 kg）
