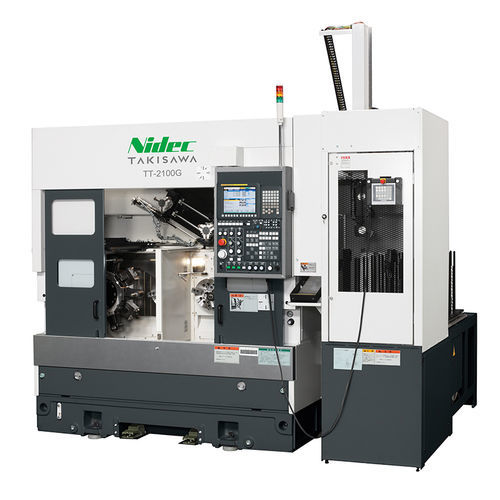

CNC旋盤 TT-2100G横型2軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 平台
- スピンドル数
- 2 リード
- ツールステーション数
- 12ツールステーション, 10ツールステーション
- 応用
- 自動車用, 大量生産用
- 性能
- 高精度, 高生産性
- その他の特徴
- コンパクト
- 複合機能
- ミリング
- オプションとアクセサリー
- ガントリローダー付き
- 直径
240 mm
(9.45 in)- 回転速度
3,200 rpm, 4,500 rpm, 6,000 rpm
(20,106.193 rad.min-1, 28,274.334 rad.min-1, 37,699.112 rad.min-1)- パーツの長さ
94 mm, 136 mm
(4 in, 5 in)- 早送り速度X
24 m/min
- 早送り速度Z
24 m/min
- 定格出力
5.5 kW, 7.5 kW, 11 kW
(7.5 hp, 10.2 hp, 15 hp)- 全長
2,825 mm
(111 in)- 全幅
2,615 mm
(103 in)- 全高
2,700 mm
(106 in)- 重量
5,200 kg, 5,400 kg
(11,464 lb, 11,905 lb)
詳細
概要
TT-2100Gは、高速ガントリーローダを標準装備した並列二主軸CNC旋盤で、自動車分野を中心とした高精度・大ロット加工向けに設計されています。低重心かつ低中心高の構造により、安定した切削、高速なローダ搬送、高い生産性をコンパクトな設置面積で実現します。
主な特徴
機械構成と操作
ローダ／供給システムの概要
技術仕様
TT-2100Gは、高速ガントリーローダを標準装備した並列二主軸CNC旋盤で、自動車分野を中心とした高精度・大ロット加工向けに設計されています。低重心かつ低中心高の構造により、安定した切削、高速なローダ搬送、高い生産性をコンパクトな設置面積で実現します。
主な特徴
- 専用ボタンによる工程管理、測定管理の簡素化で操作を簡易化。
- 箱型（タンクベッド）構造により、長時間稼働時の熱変位を最小化。
- X/Z軸に幅広の矩形滑りガイドを採用し、長期にわたる高精度な加工安定性を確保。
- 6"および8"チャック仕様に対応する高精度主軸仕様を提供し、FANUC高性能主軸モータと組合せ。
- 標準10ポジションタレット（T10）、オプションで12ポジション（T12）および10ポジションのミリングタレット（T10M）を選択可能。
- 省エネシステムにより消費電力を低減し、油水分離器で冷却液寿命を延長。
- オペレータ向けの使いやすいソフトウェアにより、段取りや非加工時間を短縮。
機械構成と操作
- 旋盤専用モデル：TT-2100G（6+6または8+8チャック構成で提供）。
- 旋盤＋ミーリングモデル：TT-2100CMG（回転工具対応の複合加工仕様）。
- ガントリーローダは標準装備。生産計画に応じてローダ仕様を選択可能。
- 同時に前後加工を行える搬送/反転ユニットを標準装備。操作側は表示灯で選択し、選択側に限定して操作可能。
ローダ／供給システムの概要
- ガントリー型ローダは標準で小径・短尺ワークをサポートし、より大径／重量向けのオプションセットを用意。
- ワークフィーダはパレット積載方式に対応し、パレット数や積載容量は選択された構成による。
技術仕様
- モデル（商品名）：TT-2100G
- ブランド：Takisawa Machine Tool Co., Ltd.
- チャックサイズ（選択可）：6" + 6" または 8" + 8"
- タレット種類（TT-2100G）：標準 10ポジションタレット（オールホルダタイプ）；オプション 12ポジションタレット（オールホルダタイプ）
- 最大旋削直径：Φ240 mm
- 最大旋削長さ：135.5 mm（6+6）；94 mm（8+8）
- 主軸回転速度：4500 min⁻¹ [オプション 6000]（6+6）；3200 min⁻¹ [オプション 4500]（8+8）
- 早送り速度：X：24 m/min / Z：24 m/min
- 主軸モータ（15分/連続）：7.5 / 5.5 kW [オプション 11 / 7.5]（6+6）；11 / 7.5 kW（8+8）
- 機械高さ：2700 mm
- 必要設置面積：2825 × 2615 mm
- 機械質量：5200 kg（TT-2100G 旋削）；5400 kg（TT-2100CMG 旋削＆ミーリング）
- TT-2100CMG（旋削＆ミーリング）追加：回転工具速度 2500 min⁻¹；回転工具モータ（15分/連続）5.5 / 3.7 kW
- ローダ対象ワーク（標準／オプション）：外径 Φ80（標準）[オプション Φ160]；長さ 80 mm；重量 0.7 kg ×2（標準）[オプション 3.0 kg ×2]
- ワークフィーダ仕様：パレット数 16；パレット当たり積載容量 40 kg；積載高さ 450 mm
