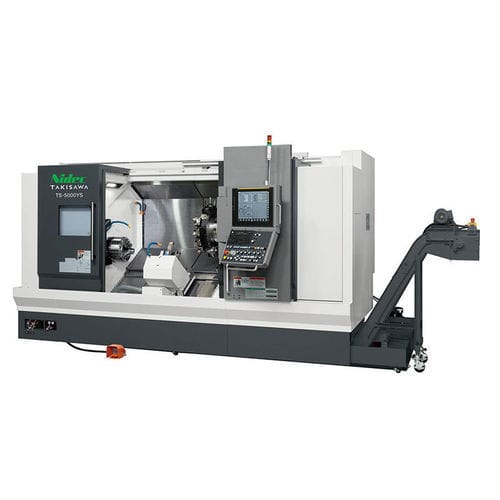

CNC旋盤 TS-5000横型2 リードA2-11
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- スピンドル数
- 2 リード
- スピンドル
- A2-11
- ツールステーション数
- 12ツールステーション, 10ツールステーション, 15ツール, 20ツール
- 応用
- バー加工用, 大量生産用
- 直径
292 mm, 315 mm, 370 mm
(11.5 in, 12.4 in, 14.57 in)- 回転速度
2,500 rpm, 4,200 rpm, 5,000 rpm, 6,000 rpm
(15,707.963 rad.min-1, 26,389.378 rad.min-1, 31,415.927 rad.min-1, 37,699.112 rad.min-1)- パーツの長さ
1,285 mm, 1,300 mm
(51 in, 51 in)- 貫通穴のサイズ
82 mm, 102 mm
(3 in, 4 in)- 早送り速度X
30 m/min
- 早送り速度Z
30 m/min
- 定格出力
7.5 kW, 11 kW, 15 kW, 22 kW
(10.2 hp, 15 hp, 20.4 hp, 29.9 hp)- 全長
4,105 mm
(162 in)- 全幅
2,255 mm
(89 in)- 全高
2,300 mm
(91 in)- 重量
8,700 kg
(19,180 lb)
詳細
Overview
Key features
Variants
Technical specifications
Options & notes
Recommended applications
- TS-5000はプロセス統合型の複合数控（CNC）旋盤で、種類やロットの異なるワークを柔軟に処理する設計です。左右主軸により前後工程を一台の据え付けで完結できます。製品ページにはオプションの記載があります。
Key features
- マルチ主軸対応と複数のタレット構成により、多様な旋削用途に対応します。
- TS-5000YSは左右主軸装備、TS-5000Yは右主軸なしでNCサーボ式追い込み（テールストック）を装備しています。
- タレットは12工位（全ホルダ標準）、10/15/20工位（全ホルダ）を選択可能です。
- チャックやシリンダの組合せにより棒材径などの加工対応範囲をオプションで変更できます。
Variants
- TS-5000YS（標準）：右主軸あり、チャック 12+8 inch、A軸ラピッド 30 m/min。
- TS-5000Y：右主軸なし、NCサーボ式追い込みあり、チャック 12 inch、A軸ラピッド 13 m/min。
Technical specifications
- 型式：TS-5000（TS-5000YS、TS-5000Y 含む）
- バリエーション：TS-5000YS、TS-5000Y
- 右主軸の有無：TS-5000YS：有（標準）；TS-5000Y：無
- 追い込み（NCサーボ式）：TS-5000YS：無；TS-5000Y：有
- チャックサイズ（inch）：TS-5000YS：12+8；TS-5000Y：12
- タレット形式（選択）：12工位（全ホルダ、標準）、10工位、15工位、20工位（全ホルダ）
- 最大旋削直径（mm）：12-/10工位：φ370；15工位：φ315；20工位：φ292
- 最大旋削長さ（mm）：12-/10工位：1300；15工位：1285；20工位：1300
- 棒材加工径（mm）：φ102［OP. φ82］（チャック・シリンダの組合せに依存）
- 左主軸回転数（min⁻¹）：2500［OP. 4200］
- 右主軸回転数（min⁻¹）：TS-5000YS：5000［OP. 6000］；TS-5000Y：ー
- 回転工具回転数（min⁻¹）：6000
- 早送り速度（m/min）：X：30 / Z：30 / Y：10 / A：TS-5000YS：30；TS-5000Y：13
- 左主軸モータ（30分/連続）：22 / 15 kW
- 右主軸モータ（30分/連続）：TS-5000YS：11 / 7.5 kW；TS-5000Y：無し
- 回転工具モータ（S3 25% / 連続）：7.5 / 3.7 kW
- 機械高さ：2300 mm
- 必要設置面積：4105 × 2255 mm（オイルパン・チップコンベヤ除く）
- 機械質量：TS-5000YS：8700 kg；TS-5000Y：8500 kg
- 注記：「•」= 標準；「-」= 無し。
Options & notes
- 製品画像・説明はオプションを含む旨を示しています。チャック、シリンダ、タレットなどの構成により棒材径や一部寸法が変わります。
- 表記の設置面積にはオイルパンおよびチップコンベヤの寸法は含まれていません。
Recommended applications
- 前後工程を一回の据付で完結させ、ハンドリングや段取り時間を削減したい混在品生産。
- バー材加工や複合工程を要する部品の旋削で、柔軟なタレット構成や副主軸機能が有効な用途。
