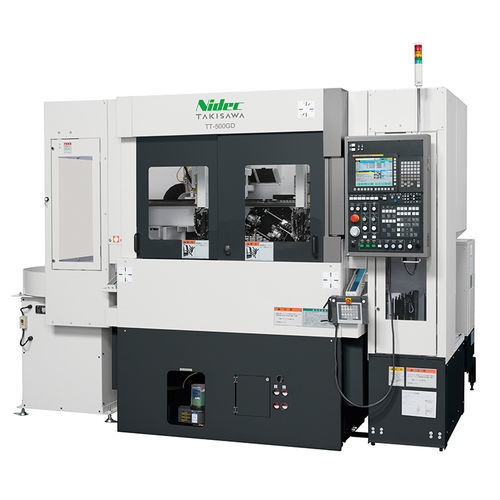

CNC旋盤 TT-500GD横型2軸2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- スピンドル数
- 2 リード
- 応用
- 小部品製造, 大量生産用
- 性能
- 高精度, 高剛性, 強力, 高生産性
- その他の特徴
- コンパクト
- オプションとアクセサリー
- 自動搬入・搬出, ガントリローダー付き
- 直径
50 mm
(1.97 in)- 回転速度
5,000 rpm
(31,415.927 rad.min-1)- パーツの長さ
最少: 0 mm
(0 in)最大: 50 mm
(2 in)- 最大切削径
最少: 0 mm
(0 in)最大: 50 mm
(2 in)- 早送り速度X
20 m/min
- 早送り速度Z
24 m/min
- 定格出力
3.7 kW, 7.5 kW
(5 hp, 10.2 hp)- 全長
2,560 mm
(101 in)- 全幅
2,512 mm
(99 in)- 全高
2,145 mm
(84 in)- 重量
4,300 kg
(9,480 lb)
詳細
TT-500GDはTakisawaのTTシリーズに属するコンパクトな平行2主軸CNC旋盤で、狭い設置面積で高精度・自動化・高生産性を実現します。
特長
主要な機能
主な機械仕様
ローダー対象ワーク
ワークフィーダー仕様
備考
特長
- 5インチチャック対応（5+5）で、短い加工タクトに対応するツインガントリーを標準装備し、加速されたローディングを実現（ロード時間約2.5秒）。
- クシ刃型（フラットタイプ）の高精度刃物台を採用し、タレット型に比べて非切削時間を短縮、小径部品の加工で最大5本の工具搭載が可能。
- 高出力ビルトイン主軸モータ（7.5 kW / 3.7 kW）により、約0.8秒で5000 min-1までの高速加速を実現（オプション：8000 min-1）。
主要な機能
- 短い加工タクトのワークに最適化されたツインガントリーを標準装備。
- 7.5 kWの高出力ビルトインモータにより主軸の加減速が高速（5000 min-1まで0.8秒）。
- クシ刃型刃物台（フラットタイプ）はΦ50 mmワークでの正確な芯出しと5本工具の搭載を可能にします。
- 一体型ベッドと振動分散用スリット構造により高剛性と高精度を確保。
- 560 mm幅のチップコンベアで効率的な切り屑処理が可能、メンテナンスドアは大きく作業性に優れる。
- 前後同時加工を可能にする反転ユニットを標準搭載（単一スペースで二台分の一主軸機より省スペース）。
- 専用ボタンによる簡易な工程・測定管理、図解による直感的なローダー教示機能（RAKU-RAKU Loader 例画面）。
主な機械仕様
- 型式: TT-500GD
- Brand: Takisawa Machine Tool Co., Ltd.
- チャックサイズ: 5+5 inch
- 刃物台仕様: クシ刃型（フラットタイプ）
- 工具取付本数 / 刃物台幅: 5本, 330 mm
- 最大加工径: Φ50 mm
- 最大加工長さ: 50 mm
- 主軸回転速度: 5000 min-1（OP. 8000）
- 早送り速度: X: 20 m/min, Z: 24 m/min
- 主軸用電動機（15分/連続）: 7.5 / 3.7 kW
- 機械高さ: 2145 mm
- 必要設置面積: 2560 × 2512 mm
- 機械質量: 4300 kg
- チップコンベア幅: 560 mm
ローダー対象ワーク
- 対象外径: Φ50 mm
- 長さ: 50 mm
- 重量: 0.5 kg × 2（表示構成の場合）
ワークフィーダー仕様
- パレット数: 12
- 1パレット当たり搭載重量: 4 kg
- 段積み高さ: 250 mm
備考
- 短い加工タクトに対応した設計で、小径部品の省スペース大量生産に適しています。
