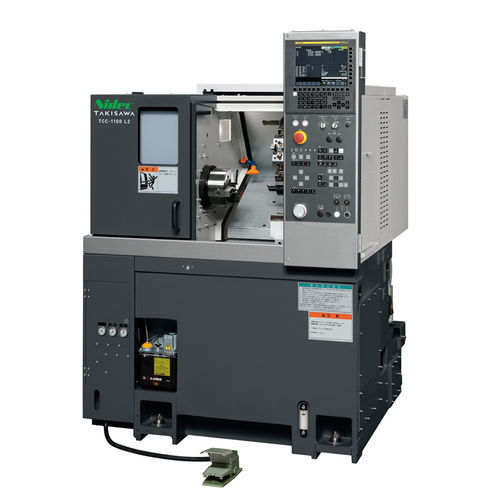

CNC旋盤 TCC-1100横型12ツールステーション8ツール
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- ツールステーション数
- 12ツールステーション, 8ツール
- 応用
- 小部品製造, シャフトおよび軸式部品加工用, クランプとバルブ用
- 性能
- 高精度, 高剛性, 強力, 高速
- その他の特徴
- コンパクト
- オプションとアクセサリー
- 自動搬入・搬出
- 直径
170 mm, 220 mm
(6.69 in, 8.66 in)- 回転速度
4,000 rpm, 5,000 rpm, 6,000 rpm
(25,132.741 rad.min-1, 31,415.927 rad.min-1, 37,699.112 rad.min-1)- パーツの長さ
171 mm
(7 in)- 貫通穴のサイズ
42 mm
(2 in)- 早送り速度X
24 m/min
- 早送り速度Z
30 m/min
- 定格出力
3.7 kW, 5.5 kW, 7.5 kW
(5 hp, 7.5 hp, 10.2 hp)- 全長
1,370 mm
(54 in)- 全幅
1,200 mm
(47 in)- 全高
1,700 mm
(67 in)- 重量
1,860 kg
(4,101 lb)
詳細
この省スペースの6インチチャックCNC旋盤は、フランジやシャフトなどの小物部品の加工に最適で、高生産性と高品質の加工を低コストで実現します。高速・高精度化と設置面積の最小化により、熱変位を抑えて加工性能を向上させます。
主な特徴
レイアウト
TCC-1100G（コンパクト自動化オプション）
仕様 / 主要データ
主な特徴
- 従来機に比べて早送り速度を向上し、加工時間を短縮。
- 切削油タンクを大容量化したタンクベッド構造。
- 熱変位を最小化し、加工精度を向上。
- 全軸に高剛性・高精度の角型スライドウェイを採用。
- タレットは直付け式8角標準、12角はオプションで重切削に対応。
- 油圧芯押台に対応（オプション）。
レイアウト
- 機械幅：1200 mm
- 設置面積：約1.6 m²
TCC-1100G（コンパクト自動化オプション）
- 本体への追加幅：わずか710 mmの追加（本体1170 mm）。
- ローダー対象ワーク：外径 φ100 mm、長さ 60 mm、重量 0.7 kg。
- ワークフィーダ（パレット方式）：パレット数 14、1パレット許容質量 25 kg、積載高さ 450 mm。
仕様 / 主要データ
- 型式：TCC-1100
- チャックサイズ：6 inch
- タレット形式：8角タレット（直付け式、標準）または12角タレット（直付け式、オプション）
- 最大加工径：φ220 mm / φ170 mm（構成により異なる）
- 最大加工長さ：171 mm
- 棒材加工径：φ42 mm（チャック・シリンダーの種類により変化）
- 主軸回転数：4000 min⁻¹（オプション：5000、6000）
- 早送り速度：X 24 m/min、Z 30 m/min
- 主軸用モータ（15,30分/連続）：5.5/3.7 kW（オプション：7.5/5.5）
- 機械高さ：1700 mm
- 必要設置寸法（フットプリント）：1200 × 1370 mm
- 機械質量：約1860 kg
- 注意：棒材対応径はチャック・シリンダーの種類により異なります。
