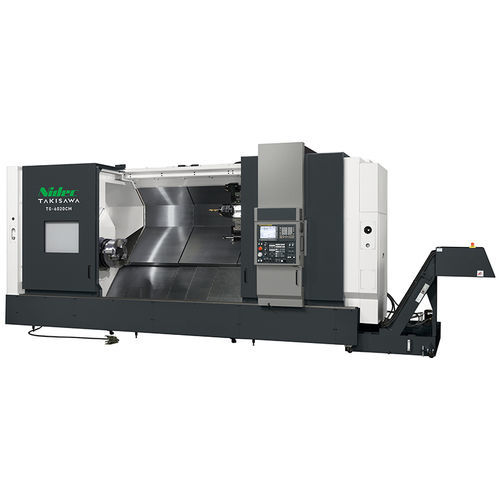

CNC旋盤 TG-6000傾斜台12ツールステーション10ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 構造
- 傾斜台
- ツールステーション数
- 12ツールステーション, 8ツール, 10ツールステーション
- タレット
- 4タレット
- 応用
- 大型部品用, 大きなワークピース, 大孔部用, 長型部品用, 重ターニング
- 性能
- 高精度, 高性能, 高剛性, 高生産性
- 複合機能
- ミリング
- 直径
730 mm, 760 mm
(28.74 in, 29.92 in)- 回転速度
500 rpm, 750 rpm, 1,000 rpm, 1,200 rpm, 2,000 rpm
(3,141.593 rad.min-1, 4,712.389 rad.min-1, 6,283.185 rad.min-1, 7,539.822 rad.min-1, 12,566.371 rad.min-1)- パーツの長さ
1,031 mm, 2,031 mm, 4,031 mm
(41 in, 80 in, 159 in)- 最大切削径
最大: 760 mm
(30 in)最少: 730 mm
(29 in)- 早送り速度X
12 m/min
- 早送り速度Z
14 m/min, 16 m/min
- 定格出力
30 kW, 37 kW, 45 kW
(40.8 hp, 50.3 hp, 61.2 hp)- 全長
5,848 mm, 7,067 mm, 8,388 mm, 9,562 mm
(230 in, 278 in, 330 in, 376 in)- 全幅
2,360 mm, 2,465 mm, 2,496 mm, 2,526 mm, 2,601 mm, 2,624 mm
(93 in, 97 in, 98 in, 99 in, 102 in, 103 in)- 全高
2,700 mm, 2,800 mm
(106 in, 110 in)- 重量
最大: 21,800 kg
(48,061 lb)最少: 15,500 kg
(34,172 lb)
詳細
概要
TG-6000は、大径ワークや長尺ワークの高精度・高生産加工に対応する大型旋盤シリーズです。大口径パイプ両端加工に対応するビッグボア仕様を設定し、15"〜28"チャックに対応します。旋削および旋削＆ミーリング（CM）バリエーションが利用可能で、主軸台・タレットの構成を選択できます。
主な特長
主要機械仕様（代表バリエーション）
注記
TG-6000は、大径ワークや長尺ワークの高精度・高生産加工に対応する大型旋盤シリーズです。大口径パイプ両端加工に対応するビッグボア仕様を設定し、15"〜28"チャックに対応します。旋削および旋削＆ミーリング（CM）バリエーションが利用可能で、主軸台・タレットの構成を選択できます。
主な特長
- 高い切削性能で生産性の高い加工を実現
- 大径ワーク、長尺ワークに対応
- 大口径パイプの端面加工に対応するビッグボア仕様
- 15"〜28"チャック対応
- 用途に応じた4タイプの主軸台（A, B, C, D）
- 全軸幅広角形スライド採用
- 高剛性のスラントベッド構造
- 37/30 kW 主軸モータ（OP. 45/37）搭載
- 4タイプの高剛性タレットを用意
- 強力な芯押し台
主要機械仕様（代表バリエーション）
- TG-6010
- 最大加工径: Φ760 / Φ730
- 最大加工長さ: 1031 mm
- 主軸回転速度: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主軸通径: 131(A), 185(B), 275(C), 375(D) mm
- 送り速度: X : 12 / Z : 16 m/min
- 主軸用電動機（30分/連続）: 37/30 [OP. 45/37] kW
- 機械の高さ: 2700 mm
- 必要床面の大きさ: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
- 機械質量: 15500 kg
- TG-6020
- 最大加工径: Φ760 / Φ730
- 最大加工長さ: 2031 mm
- 主軸回転速度: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主軸通径: 131(A), 185(B), 275(C), 375(D) mm
- 送り速度: X : 12 / Z : 16 m/min
- 主軸用電動機（30分/連続）: 37/30 [OP. 45/37] kW
- 機械の高さ: 2700 mm
- 必要床面の大きさ: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
- 機械質量: 18000 kg
- TG-6030
- 最大加工径: Φ760 / Φ730
- 最大加工長さ: 4031 mm
- 主軸回転速度: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主軸通径: 131(A), 185(B), 275(C), 375(D) mm
- 送り速度: X : 12 / Z : 14 m/min
- 主軸用電動機（30分/連続）: 37/30 [OP. 45/37] kW
- 機械の高さ: 2700 mm
- 必要床面の大きさ: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
- 機械質量: 20500 kg
- TG-6010CM (旋削＆ミーリング)
- 最大加工径: Φ750
- 最大加工長さ: 1031 mm
- 主軸回転速度: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主軸通径: 131(A), 185(B), 275(C), 375(D) mm
- 回転工具回転速度: 3000 min^-1
- 回転工具用電動機（S3 25%/連続）: 11/5.5 kW
- 送り速度: X : 12 / Z : 16 m/min
- 主軸用電動機（30分/連続）: 37/30 [OP. 45/37] kW
- 機械の高さ: 2700 mm
- 必要床面の大きさ: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
- 機械質量: 15800 kg
- TG-6020CM (旋削＆ミーリング)
- 最大加工径: Φ750
- 最大加工長さ: 2031 mm
- 主軸回転速度: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主軸通径: 131(A), 185(B), 275(C), 375(D) mm
- 回転工具回転速度: 3000 min^-1
- 回転工具用電動機（S3 25%/連続）: 11/5.5 kW
- 送り速度: X : 12 / Z : 16 m/min
- 主軸用電動機（30分/連続）: 37/30 [OP. 45/37] kW
- 機械の高さ: 2700 mm
- 必要床面の大きさ: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
- 機械質量: 18300 kg
- TG-6030CM (旋削＆ミーリング)
- 最大加工径: Φ750
- 最大加工長さ: 3031 mm
- 主軸回転速度: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主軸通径: 131(A), 185(B), 275(C), 375(D) mm
- 回転工具回転速度: 3000 min^-1
- 回転工具用電動機（S3 25%/連続）: 11/5.5 kW
- 送り速度: X : 12 / Z : 14 m/min
- 主軸用電動機（30分/連続）: 37/30 [OP. 45/37] kW
- 機械の高さ: 2700 mm
- 必要床面の大きさ: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
- 機械質量: 20800 kg
- TG-6040CM (旋削＆ミーリング)
- 最大加工径: Φ750
- 最大加工長さ: 4031 mm
- 主軸回転速度: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
- 主軸通径: 131(A), 185(B), 275(C), 375(D) mm
- 回転工具回転速度: 3000 min^-1
- 回転工具用電動機（S3 25%/連続）: 11/5.5 kW
- 送り速度: X : 12 / Z : 14 m/min
- 主軸用電動機（30分/連続）: 37/30 [OP. 45/37] kW
- 機械の高さ: 2800 mm
- 必要床面の大きさ: 9562 × 2624 mm
- 機械質量: 21800 kg
注記
- A, B, C, D は主軸のタイプを示します。
- 表示寸法にはチャックコンベアを含んでいます（該当する場合）。
