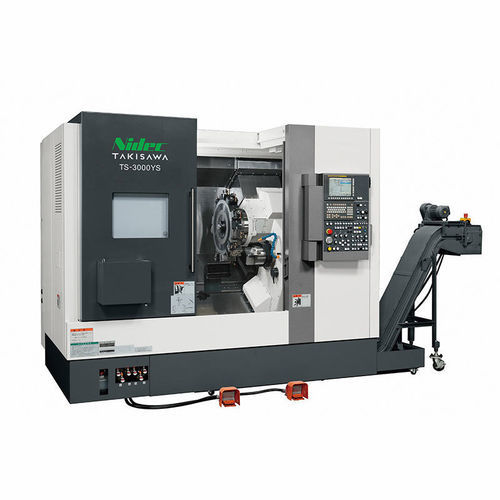

CNC旋盤 TS-3000横型2 リード12ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- スピンドル数
- 2 リード
- ツールステーション数
- 12ツールステーション, 10ツールステーション, 15ツール, 20ツール
- 駆動システム
- サーボモータ
- その他の特徴
- Y軸付, 多機能
- 複合機能
- ミリング
- 直径
292 mm, 315 mm, 370 mm
(11.5 in, 12.4 in, 14.57 in)- 回転速度
5,000 rpm, 6,000 rpm
(31,415.927 rad.min-1, 37,699.112 rad.min-1)- 最大切削径
最大: 370 mm
(15 in)最少: 292 mm
(11 in)- 最大切断長
最大: 550 mm
(22 in)最少: 535 mm
(21 in)- 貫通穴のサイズ
67 mm
(3 in)- 早送り速度X
30 m/min
- 早送り速度Z
30 m/min
- 定格出力
3.7 kW, 7.5 kW, 11 kW, 15 kW
(5 hp, 10.2 hp, 15 hp, 20.4 hp)- 全長
2,800 mm
(110 in)- 全幅
2,140 mm
(84 in)- 全高
2,300 mm
(91 in)- 重量
6,200 kg
(13,669 lb)
詳細
概要
TAKISAWA TS-3000は、可変種・可変ロットのワークに対応する複合加工用CNC旋盤です。工程統合と多工程加工が求められる航空、医療、建機分野を想定して設計されており、TS-3000YSは対向ツイン主軸（左右）を備え、前後工程を一台で完結させることができます。
主な特長
TS-3000YS 主要仕様（標準/オプション）
TS-3000Y 主要仕様（標準/オプション）
概要
TAKISAWA TS-3000は、可変種・可変ロットのワークに対応する複合加工用CNC旋盤です。工程統合と多工程加工が求められる航空、医療、建機分野を想定して設計されており、TS-3000YSは対向ツイン主軸（左右）を備え、前後工程を一台で完結させることができます。
主な特長
- 一台で複数工程の連続加工を可能にする複合加工能力。
- 対向ツイン主軸モデル、またはコンパクトな片主軸＋NCサーボタイプのセンタストックモデルを選択可能。
- タレットは標準12ポジション（All-Holderタイプ）、10/15/20ポジションのオプションあり。
- 可変種・可変ロット生産に対応した柔軟性と工程統合性。
TS-3000YS 主要仕様（標準/オプション）
- 右主軸：有り
- センタストック（NCサーボタイプ）：無し
- チャックサイズ（inch）：8 + 6
- タレット形式：12ポジション（All-Holderタイプ）標準；オプション：10/15/20ポジション
- 最大旋削径（mm）：φ370 / φ315 / φ292（仕様により変動）
- 最大旋削長さ（mm）：550 / 535 / 545（仕様により変動）
- バー受け径（mm）：φ67
- 左主軸回転数（min⁻¹）：5000
- 右主軸回転数（min⁻¹）：6000
- 回転工具回転数（min⁻¹）：6000
- 早送り速度（m/min）：X: 30 / Z: 30 / Y: 10 / A: 30
- 左主軸モーター（30分/連続）（kW）：15 / 11
- 右主軸モーター（30分/連続）（kW）：11 / 7.5
- 回転工具モーター（S3 25%/連続）（kW）：7.5 / 3.7
- 機械高さ（mm）：2300
- 必要設置面積（mm）：2800 × 2140（オイルパン・チップコンベヤ除く）
- 機械重量（kg）：6200
TS-3000Y 主要仕様（標準/オプション）
- 右主軸：無し
- センタストック（NCサーボタイプ）：有り
- チャックサイズ（inch）：8
- タレット形式：12ポジション（All-Holderタイプ）標準；オプション：10/15/20ポジション
- 最大旋削径（mm）：φ370 / φ315 / φ292（仕様により変動）
- 最大旋削長さ（mm）：550 / 535 / 545（仕様により変動）
- バー受け径（mm）：φ67
- 左主軸回転数（min⁻¹）：5000
- 右主軸回転数：—
- 回転工具回転数（min⁻¹）：6000
- 早送り速度（m/min）：X: 30 / Z: 30 / Y: 10 / A: 13
- 左主軸モーター（30分/連続）（kW）：15 / 11
- 右主軸モーター：—
- 回転工具モーター（S3 25%/連続）（kW）：7.5 / 3.7
- 機械高さ（mm）：2300
- 必要設置面積（mm）：2800 × 2070（オイルパン・チップコンベヤ除く）
- 機械重量（kg）：6000
概要
- ブランド：TAKISAWA
- 製品シリーズ：TS series
- 表示モデル：TS-3000（TS-3000YS / TS-3000Y 変種を含む）
- 推奨用途分野：航空、医療、建設機械
