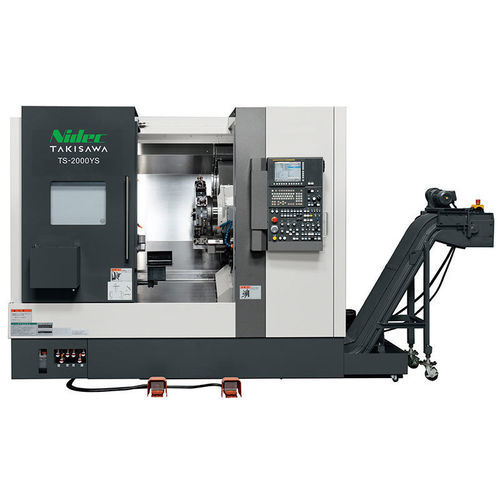

CNC旋盤 TS-2000横型4軸2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 4軸
- スピンドル数
- 2 リード
- ツールステーション数
- 12ツールステーション, 10ツールステーション, 15ツール, 20ツール
- 応用
- 航空宇宙用
- その他の特徴
- Y軸付
- 複合機能
- ミリング, 穿孔
- 直径
292 mm, 315 mm, 370 mm
(11.5 in, 12.4 in, 14.57 in)- 回転速度
6,000 rpm
(37,699.112 rad.min-1)- パーツの長さ
565 mm
(22 in)- 最大切削径
最大: 370 mm
(15 in)最少: 0 mm
(0 in)- 最大切断長
最大: 565 mm
(22 in)最少: 0 mm
(0 in)- 貫通穴のサイズ
51 mm
(2 in)- X軸
30 mm
(1 in)- Z軸
30 mm
(1 in)- 早送り速度X
30 m/min
- 早送り速度Z
30 m/min
- 定格出力
3.7 kW, 7.5 kW, 11 kW
(5 hp, 10.2 hp, 15 hp)- 全長
2,800 mm
(110 in)- 全幅
2,140 mm
(84 in)- 全高
2,300 mm
(91 in)- 重量
6,200 kg
(13,669 lb)
詳細
TS-2000は、Takisawa Machine Tool Co., Ltd.製のY軸対向二主軸・1タレットの複合旋盤で、工程集約化を前提に設計されています。左右主軸を備えることで前工程・後工程を一台で一回のワークセットアップで完了でき、航空宇宙、医療、建機分野などの多品種少量から変種変量のワークに向けた仕様です。
主な特長
機種・タレットオプション
主要機械仕様（出典表）
特性 / 技術仕様
マルチメディア
主な特長
- Y軸、対向二主軸構成（TS-2000YS）およびリード/テールストックを備えた単一主軸バリエーション（TS-2000Y）。
- 回転工具の対応により複合加工（旋削＋フライス/穴あけ等）が可能。
- 12/10/15/20工具塔（All-Holder型）など複数のタレット構成と工具選定に対応。
- チャックサイズ：6+6 inch（YS） / 6 inch（Y）、棒材対応径：φ51 mm（チャック/シリンダにより異なる）。
- 主軸・回転工具の最高回転数：6000 min-1。
機種・タレットオプション
- TS-2000YS（標準仕様）：左右対向二主軸構成 — チャック 6+6 inch、テールストック（NCサーボ式）：none、標準タレット：12ステーション（All-Holder Type）、オプション：10 / 15 / 20ステーション（All-Holder Type）。
- TS-2000Y：単主軸バリエーション — チャック 6 inch、テールストック（NCサーボ式）：標準、標準タレット：12ステーション（All-Holder Type）、オプション：10 / 15 / 20ステーション。
主要機械仕様（出典表）
- TS-2000YS（Standard）:
- Right Spindle Stock: standard (available)
- Tailstock (NC Servo Type): none
- Chuck Size: 6+6 inch
- Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station Turret; 15-Station Turret; 20-Station Turret (All-Holder Type)
- Max. Turning Diameter: up to φ370 mm (varies by turret)
- Max. Turning Length: 565 mm
- Bar Capacity: φ51 mm (see note)
- Left Spindle Speed: 6000 min-1
- Right Spindle Speed: 6000 min-1
- Rotary Tool Speed: 6000 min-1
- Rapid Traverse Rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 30 m/min
- Left Spindle Motor (30 min/continuous): 11 / 7.5 kW
- Right Spindle Motor (30 min/continuous): 11 / 7.5 kW
- Rotary Tool Motor (S3 25%/continuous): 7.5 / 3.7 kW
- Machine Height: 2300 mm
- Required Floor Space: 2800 × 2140 mm (without oilpan and chip conveyor)
- Machine Weight: 6200 kg
- TS-2000Y:
- Right Spindle Stock: none
- Tailstock (NC Servo Type): standard (available)
- Chuck Size: 6 inch
- Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
- Max. Turning Diameter: up to φ370 mm (varies by turret)
- Max. Turning Length: 565 mm (some turret options 550 mm)
- Bar Capacity: φ51 mm (see note)
- Left Spindle Speed: 6000 min-1
- Right Spindle Speed: not applicable
- Rotary Tool Speed: 6000 min-1
- Rapid Traverse Rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 13 m/min
- Left Spindle Motor (30 min/continuous): 11 / 7.5 kW
- Right Spindle Motor: not applicable
- Rotary Tool Motor (S3 25%/continuous): 7.5 / 3.7 kW
- Machine Height: 2300 mm
- Required Floor Space: 2800 × 2070 mm (without oilpan and chip conveyor)
- Machine Weight: 6000 kg
特性 / 技術仕様
- 製品群 / 型番：TS-2000（バリアント：TS-2000YS、TS-2000Y）
- 製造者 / ブランド：Takisawa Machine Tool Co., Ltd.
- 構成：Y軸、対向二主軸（YS）／リード/テールストック付単主軸（Y）、1タレット
- タレットオプション：12/10/15/20ステーション（All-Holder Type、12ステーション標準）
- チャックサイズ：6+6 inch（YS）／6 inch（Y）
- 最大旋削径：最大 φ370 mm（タレットにより異なる）
- 最大旋削長さ：通常 565 mm（一部構成 550 mm）
- 棒材対応径：φ51 mm（チャック／シリンダに依存）
- 主軸回転数：左 6000 min-1；右 6000 min-1（YSのみ）
- 回転工具回転数：6000 min-1
- 早送り速度：X 30 / Z 30 / Y 10 / A 30（YS）または A 13（Y）— m/min
- モーター：左主軸 11 / 7.5 kW（30分/連続）；右主軸 11 / 7.5 kW（YS）；回転工具 7.5 / 3.7 kW（S3 25% / 連続）
- 機械高さ：2300 mm
- 必要設置面積：2800 × 2140 mm（YS）／2800 × 2070 mm（Y）— 油槽・排削コンベア除く
- 機械重量：6200 kg（YS）／6000 kg（Y）
- 注記：*1 棒材対応径はチャック・シリンダ仕様による；*2 面積値は油槽および排削コンベアを含まない。
マルチメディア
- Talk About "TS-2000" — https://www.youtube.com/watch?v=s7FIAdK29to
- Sample Work Cutting — https://www.youtube.com/watch?v=VtEbkwLl4Xg
