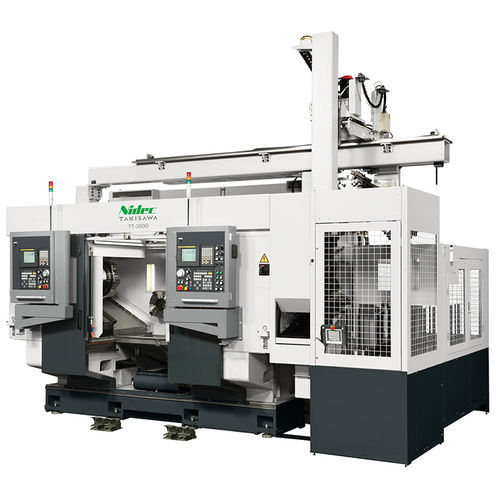

CNC旋盤 TT-350G横型2軸2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- スピンドル数
- 2 リード
- ツールステーション数
- 8ツール
- 応用
- 激しい使用に耐える, 自動車用, 大きなワークピース, 大量生産用
- 性能
- 高精度, 高剛性, 高生産性
- 複合機能
- ミリング
- オプションとアクセサリー
- ガントリローダー付き
- 直径
460 mm
(18.11 in)- 回転速度
2,000 rpm, 3,000 rpm, 4,000 rpm
(12,566.371 rad.min-1, 18,849.556 rad.min-1, 25,132.741 rad.min-1)- パーツの長さ
281 mm, 325 mm, 326 mm
(11 in, 13 in, 13 in)- 最大切削径
460 mm
(18 in)- 早送り速度X
24 m/min
- 早送り速度Z
24 m/min
- 定格出力
15 kW, 18.5 kW, 22 kW
(20.4 hp, 25.2 hp, 29.9 hp)- 全長
4,395 mm
(173 in)- 全幅
3,753 mm
(148 in)- 全高
4,493 mm
(177 in)- 重量
13,500 kg, 13,700 kg
(29,762 lb, 30,203 lb)
詳細
TT-350Gは、自動車および建機部品などの中〜大型ワークを対象とした並列ダブル主軸のCNC旋盤です。オーバーハングのないスライドウェイベッド構造により高い剛性を実現し、強力な切削、断続切削および12"（10"）チャックワークの量産に適しています。
主な特長
機械構成／タレットと上料装置
仕様／技術データ
主な特長
- 強力切削や断続切削に対応する高い全体剛性
- ローダー連携やワークハンドリングのための良好な作業性
- 大型ワーク用のローダーを選択可能
- X/Z軸の滑り面およびタレットは、汎用2軸旋盤と同等の高剛性・高信頼構造
- X/Z軸に広幅の矩形スライドウェイを採用し、長期間にわたり高精度な加工を維持
- 段取りなどの非加工時間を短縮する使いやすい操作ソフト
- 省エネ機能を搭載可能
機械構成／タレットと上料装置
- チャック寸法（旋盤）：12+12 inch
- タレット形式：8ステーションタレット（直付けタイプ）
- オプション：10／12ステーション直付け型、または12ステーション駆動工具型など
- 大型ワーク用ポータル型上料機対応：対象外径 Ø280 mm、長さ 160 mm、重量 15 kg（×2）
- ワークフィーダー：パレット数 14；パレット当たり積載容量 70 kg；積載高さ 400 mm
仕様／技術データ
- 型式：TT-350G
- チャック寸法（旋盤）：12+12 inch
- 最大加工径：Ø460 mm
- 最大加工長さ：325 mm
- 主軸回転数：3000 min⁻¹（オプション 2000、4000）
- 早送り速度（X / Z）：24 / 24 m/min
- 主軸モータ（30分/連続）：18.5 / 15 kW（オプション 22 / 18.5）
- 機械高さ：4493 mm
- 設置面積：4395 × 3753 mm
- 機械質量：約13,500 kg
- 上料対象ワーク — 外径：Ø280 mm
- 上料対象ワーク — 長さ：160 mm
- 上料対象ワーク — 重量：15 kg（×2）
- ワークフィーダー — パレット数：14
- ワークフィーダー — 積載容量（パレット当たり）：70 kg
- ワークフィーダー — 積載高さ：400 mm
