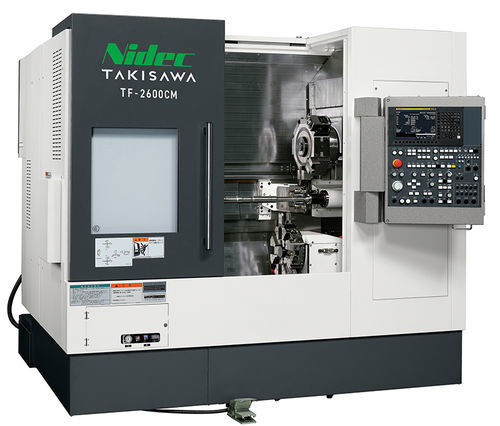

NC旋盤 TF-2600縦型8ツールシャフトおよび軸式部品加工用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- NC
- 主軸の向き
- 縦型
- ツールステーション数
- 8ツール
- 応用
- シャフトおよび軸式部品加工用
- 性能
- 高剛性
- 複合機能
- ミリング
- 直径
260 mm
(10.24 in)- 回転速度
2,500 rpm, 3,000 rpm, 3,200 rpm, 5,000 rpm
(15,707.963 rad.min-1, 18,849.556 rad.min-1, 20,106.193 rad.min-1, 31,415.927 rad.min-1)- パーツ径
最大: 70 mm
(3 in)最少: 70 mm
(3 in)- パーツの長さ
650 mm, 750 mm
(26 in, 30 in)- 最大切削径
260 mm
(10 in)- 早送り速度X
20 m/min
- 早送り速度Z
30 m/min
- 定格出力
11 kW, 15 kW
(15 hp, 20.4 hp)- 全長
2,400 mm
(94 in)- 全幅
2,080 mm
(82 in)- 全高
2,150 mm
(85 in)- 重量
6,100 kg
(13,448 lb)
詳細
概要
Takisawa TF-2600は高剛性の軸加工センターで、フランジ加工から軸加工までの切削時間を短縮するとともに、優れた切りくず処理性能と安定した加工条件を実現するよう設計されています。
主な特長
追加機能ユニット
主な仕様（旋盤）
主な仕様（旋盤＋フライス）
ローダー対象ワーク（オプション）
Takisawa TF-2600は高剛性の軸加工センターで、フランジ加工から軸加工までの切削時間を短縮するとともに、優れた切りくず処理性能と安定した加工条件を実現するよう設計されています。
主な特長
- 広域対応の主軸モーター（10" 規格）
- 高剛性の箱形（矩形）ガイド
- 切りくずの流れと剛性に優れた垂直ベッド構造
追加機能ユニット
- NCサーボ尾台 — ストローク：580 mm、テーパー孔：8" 規格：MT.4、10" 規格：MT.5
- NCサーボ定盤（オプション）— ストローク：720 mm
主な仕様（旋盤）
- チャック寸法（インチ）：8 / 8 / 10（型式により異なる）
- タレット形式：6ポジション（直付け式）／8ポジション（直付け式）
- 最大加工径：φ260 mm
- 最大加工長さ：750 mm（一部型式）／650 mm（他型式）
- 主軸回転数（min⁻¹）：3200 [OP. 5000]（一部型式）／2500 [OP. 3000]（他型式）
- 早送り速度（m/min）：X: 20 / Z: 30 / A: 20 / R: 30
- 主軸モーター（kW）：11/15 または 15/11（広域、型式により異なる）
- 機械高さ：2150 mm
- 必要設置面積：2400 × 2080 mm
- 機械重量：約 6100 kg
主な仕様（旋盤＋フライス）
- チャック寸法（インチ）：8 / 10（型式により異なる）
- タレット形式：上段：回転工具式 8ポジション（全ホルダー型）；下段：6ポジション（直付け式）[OP. 下段8ポジション]
- 最大加工径（下段）：φ260 mm
- 最大加工長さ（下段）：750 mm / 650 mm
- 主軸回転数（min⁻¹）：3200 [OP. 5000] / 2500 [OP. 3000]
- 回転工具主軸回転数（min⁻¹）：6000
- 早送り速度（m/min）：X: 20 / Z: 30 / A: 20 / R: 30
- 主軸モーター（kW）：11/15 または 15/11（広域）
- 回転工具モーター（kW）：2.2
- 機械高さ：2150 mm
- 必要設置面積：2400 × 2080 mm
- 機械重量：約 6100 kg
ローダー対象ワーク（オプション）
- チャック寸法（インチ）：8 / 10
- 外径：φ70 mm
- 長さ：750 / 650 mm
- ワーク重量：約 10 kg
