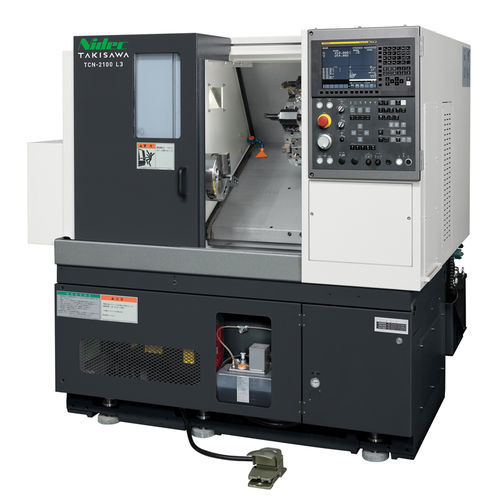

CNC旋盤 TCN-2100横型12ツールステーション8ツール
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- ツールステーション数
- 12ツールステーション, 8ツール
- 応用
- バー加工用, 生産用, 大量生産用
- 性能
- 高精度
- 複合機能
- ミリング
- オプションとアクセサリー
- 自動搬入・搬出, バーフィーダー付き
- 直径
340 mm, 410 mm
(13.39 in, 16.14 in)- 回転速度
3,200 rpm, 5,000 rpm
(20,106.193 rad.min-1, 31,415.927 rad.min-1)- パーツの長さ
300 mm, 600 mm
(12 in, 24 in)- 貫通穴のサイズ
51 mm
(2 in)- 早送り速度X
24 m/min
- 早送り速度Z
30 m/s
(98 ft/s)- 定格出力
9 kW, 11 kW
(12.2 hp, 15 hp)- 全長
1,750 mm, 1,810 mm, 2,095 mm, 2,277 mm
(69 in, 71 in, 82 in, 90 in)- 全幅
1,532 mm
(60 in)- 全高
1,700 mm
(67 in)- 重量
2,700 kg, 3,300 kg
(5,952 lb, 7,275 lb)
詳細
概要
TCN-2100は8インチのCNC旋盤で、高い切削能力と柔軟な生産フローに対応するよう設計されています。車削（TCN-2100）、車削＋フライス（TCN-2100CM）、および自動化対応のローダー仕様（TCN-2100G）を用意し、棒材供給や装填機を用いた自動化に対応します。
主な特長
機械主要仕様（旋削）
旋削＋フライス（TCN-2100CM）
自動化バリアント — TCN-2100G（ローダー / フィーダー）
Takisawaオリジナルソフトウェア
技術仕様（要約）
TCN-2100は8インチのCNC旋盤で、高い切削能力と柔軟な生産フローに対応するよう設計されています。車削（TCN-2100）、車削＋フライス（TCN-2100CM）、および自動化対応のローダー仕様（TCN-2100G）を用意し、棒材供給や装填機を用いた自動化に対応します。
主な特長
- すべての摺動面に高剛性・高精度の矩形ガイドを採用し、高精度な位置決めを実現します。
- 主軸モーターと減速比を見直し、連続定格トルクを向上させて切削性能を高めています。
- 刀塔は8工位直装、12工位直装、及び剣式/回転工具対応の12工位（フライス対応）の選択が可能です。
- 長尺・重量ワークを支える高剛性油圧式尾座をオプション設定できます。
機械主要仕様（旋削）
- TCN-2100（旋削）— 変種
- 対応モデル：TCN-2100 L3、TCN-2100 L6。
- チャックサイズ：8 inch。
- 刀塔形式（オプション）：8工位（直装）および12工位（直装）。
- 最大旋削径（mm）：L3 — Φ410（8工位）/ Φ340（12工位）；L6 — Φ410* / Φ340*。
- 最大旋削長さ（mm）：L3 — 300；L6 — 600。
- バー材貫通径：Φ51 mm（チャック／シリンダ仕様に依存）。
- 主軸回転数（min-1）：3200（オプション5000）。
- 早送り速度（m/min）：X: 24 / Z: 30。
- 主軸モーター（30分/連続）（kW）：11 / 9。
- 機械高さ：1700 mm。
- 設置面積（mm）：L3 — 1750 × 1532；L6 — 2095 × 1532。
- 機械重量（kg）：L3 — 2700；L6 — 3200。
旋削＋フライス（TCN-2100CM）
- TCN-2100CM — 変種
- チャックサイズ：8 inch。
- 刀塔：回転工具型 12工位（旋削・フライス兼用構成）。
- 最大旋削径：Φ280 mm。
- 最大旋削長さ（mm）：L3 — 208；L6 — 508。
- バー材貫通径：Φ51 mm。
- 主軸回転数（min-1）：3200（オプション5000）。
- 回転工具回転数（min-1）：6000。
- 回転工具モーター（15分/連続）（kW）：5.5 / 3.7。
- 早送り速度（m/min）：X: 24 / Z: 30。
- 主軸モーター（kW）：11 / 9。
- 機械高さ：1700 mm。
- 設置面積（mm）：L3 — 1810 × 1532；L6 — 2277 × 1532。
- 機械重量（kg）：L3 — 2800；L6 — 3300。
自動化バリアント — TCN-2100G（ローダー / フィーダー）
- ローダー対象ワーク
- 外径：Φ160 mm。
- 長さ：100 mm。
- 重量：3 kg（×2）。
- ワークフィーダ仕様
- パレット数：16。
- 積載容量（パレット当たり）：40 kg。
- ワーク積載高さ：450 mm。
Takisawaオリジナルソフトウェア
- TiwaP-1（オプション）：Gコード知識を必要とせずに加工プログラムを作成・シミュレーション・実行できる対話型プログラミングシステム。3Dシミュレーション、工具経路チェック、主軸およびC軸の最適化制御などの機能を備え、作業者の負担を軽減します。
技術仕様（要約）
- 製品群：TCN-2100（TCN-2100CM、TCN-2100G含む）。
- 標準チャック：8"。
- 刀塔構成：8工位、12工位（直装）；12工位回転工具（CM）。
- バー貫通径：Φ51 mm（チャック／シリンダに依存）。
- 主軸標準回転数：3200 min-1（オプション5000）。
- 工具主軸回転数（CM）：6000 min-1。
- 早送り：X 24 m/min、Z 30 m/min。
- 主軸モータ出力（30分/連続）：11 / 9 kW。
- オプション：高剛性油圧尾座、自動化ユニット、TiwaP-1ソフトウェア。
