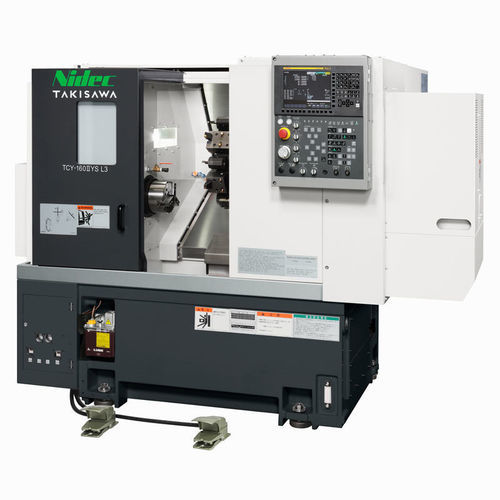

CNC旋盤 TCY-160II12ツールステーション小型部品用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- ツールステーション数
- 12ツールステーション
- 応用
- 小型部品用
- 直径
220 mm, 250 mm
(8.66 in, 9.84 in)- 回転速度
4,000 rpm, 6,000 rpm
(25,132.741 rad.min-1, 37,699.112 rad.min-1)- パーツの長さ
291 mm, 308 mm, 491 mm, 508 mm
(11 in, 12 in, 19 in, 20 in)- 早送り速度X
20 m/min
- 早送り速度Z
24 m/min
- 定格出力
1.5 kW, 2.2 kW, 3.7 kW, 5.5 kW, 7.5 kW
(2 hp, 3 hp, 5 hp, 7.5 hp, 10.2 hp)- 全長
2,210 mm, 2,400 mm, 2,760 mm, 2,860 mm
(87 in, 94 in, 109 in, 113 in)- 全幅
1,695 mm, 1,795 mm
(67 in, 71 in)- 全高
1,700 mm
(67 in)- 重量
3,500 kg, 4,100 kg
(7,716 lb, 9,039 lb)
詳細
概要
自動化・ソフトウェア
ローダー・供給機の代表仕様
主要仕様
- 小型ワーク向けに、切削工程のうち旋削と回転工具（フライス）加工を1台に統合したコンパクトな複合加工旋盤です。
- Y軸とフライス機能を組み合わせることで、ワンチャックでの多工程化が可能になり、段取りやサイクル時間の短縮に寄与します。
- 主な機種はTCY-160ⅡYS（右主軸、右C軸、6+6"チャック装備）とTCY-160ⅡY（NC尾座装備、6"チャック）の2種類です。
- 12ステーションのドラムタレット（オールホルダタイプ）および左右のC軸により、複雑な輪郭加工や多工程加工に対応します。
自動化・ソフトウェア
- Takisawa製ガントリー（ポータル）ローダーを用いた連続自動化に対応。棒材供給による自動化も可能です。
- オプションの対話型プログラミングソフトTiwaP-1は、プログラム作成、3Dアニメーション／工具経路シミュレーションをサポートし、Gコードの知識が浅くても自動化運転を容易にします。
- 周辺装置との組合せにより、無人運転（lights-out）や高品種少量生産の自動化ラインに組み込めます。
ローダー・供給機の代表仕様
- ローダー対象ワーク（3 kg型）：外径 Φ160 mm、長さ L3：50 mm、L5：100 mm、重量 3 kg。
- ワーク供給仕様（3 kg型）：パレット数 16、1パレット当たり積載容量 40 kg、ワーク積載高さ 450 mm。
主要仕様
- 製品バリエーション：TCY-160ⅡYS、TCY-160ⅡY
- 右主軸：TCY-160ⅡYSは標準装備、TCY-160ⅡYは非装備
- 尾座（NCサーボタイプ）：TCY-160ⅡYは標準装備、TCY-160ⅡYSは非装備
- Y軸：両機種標準装備
- 左C軸：両機種標準装備、右C軸：TCY-160ⅡYSは標準装備
- フライス（回転工具）：両機種標準装備、回転工具回転数 6000 min-1
- チャックサイズ：TCY-160ⅡYS = 6+6インチ、TCY-160ⅡY = 6インチ
- タレット形式：12ステーション ドラムタレット（オールホルダタイプ）
- 最大旋削径：Φ220（Φ250は括弧表示）
- 最大旋削長さ：L3：291 [308] mm、L5：491 [508] mm
- 棒材処理径（左主軸）：Φ42 mm、（右主軸装備時）Φ42 mm
- 左主軸回転数：4000 min-1（オプションで6000）
- 右主軸回転数（装備時）：4000 min-1（オプションで6000）
- 早送り速度：X 20 m/min、Z 24 m/min、Y 10 m/min
- 主軸モーター（15分/連続）：左 7.5 / 5.5 kW、右（装備時）5.5 / 3.7 kW
- 回転工具モーター（15分/連続）：3.7 / 2.2 / 1.5 kW
- 機械高さ：1700 mm
- 設置寸法：L3 2400 × 1695 mm、L5 2760 × 1795 mm（尾座磨耗時の代替寸法：L3 2210 × 1695 / L5 2860 × 1795 mm）
- 機械質量：L3 3500 kg、L5 4100 kg
- 凡例：• = 標準、◦ = オプション、－ = 無し；該当箇所にBMT45タイプを表示
- オプション例：TiwaP-1、ローダー仕様、棒材供給仕様、各種周辺機器
