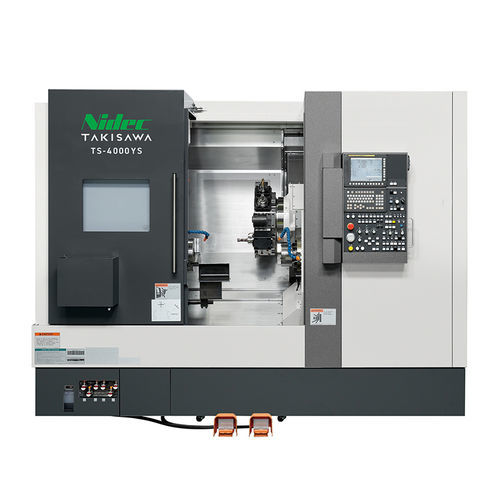

CNC旋盤 TS-4000横型2 リードA2-8
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- スピンドル数
- 2 リード
- スピンドル
- A2-8
- ツールステーション数
- 12ツールステーション, 10ツールステーション, 15ツール, 20ツール
- 直径
292 mm, 315 mm, 370 mm
(11.5 in, 12.4 in, 14.57 in)- 回転速度
6,000 rpm
(37,699.112 rad.min-1)- パーツの長さ
735 mm, 750 mm
(29 in, 30 in)- 貫通穴のサイズ
82 mm
(3 in)- 早送り速度X
30 m/min
- 早送り速度Z
30 m/min
- 定格出力
7.5 kW, 11 kW, 15 kW, 22 kW
(10.2 hp, 15 hp, 20.4 hp, 29.9 hp)- 全長
3,000 mm
(118 in)- 全幅
2,070 mm, 2,140 mm
(81 in, 84 in)- 全高
2,300 mm
(91 in)- 重量
6,000 kg, 6,200 kg
(13,228 lb, 13,669 lb)
詳細
Overview
概要
主な特長
主要機械仕様（バリアントおよび選択可能なタレット）
備考
概要
- TAKISAWA TS-4000は、工程統合型の複合加工CNC旋盤で、種々のワークや小～中ロット生産に対応するよう設計されています。TS-4000YSは対向ツイン主軸を備え、前後工程を一回のセットで完了できます。TS-4000Yは尾座（センター）仕様の構成です。
主な特長
- 対向ツイン主軸構成（TS-4000YS）により、前工程／後工程の複合加工を単一のセットアップで実現。
- Y軸機能と回転工具により、旋削とフライスを同一機で柔軟に実行可能。
- 10/12/15/20ポジションの全ホルダ型タレットを選択可能で、工具構成に応じた最適化が可能。
- 航空宇宙、医療、建機など、多品種少量生産ニーズを持つ業界に適合。
主要機械仕様（バリアントおよび選択可能なタレット）
- TS-4000YS（標準）
- 右主軸ストック：標準
- 尾座（NCサーボ式）：なし
- チャックサイズ（inch）：10 + 6
- タレット形式（選択可能）：12ステーション（全ホルダ型）- 標準；オプション：10/15/20ステーション（全ホルダ型）
- 最大旋削径（mm）：Φ370 / Φ315 / Φ292（構成により異なる）
- 最大旋削長（mm）：750 / 735 / 750（構成により異なる）
- 棒材能力（mm）：Φ82＊
- 左主軸回転数（min⁻¹）：4200
- 右主軸回転数（min⁻¹）：6000
- 回転工具回転数（min⁻¹）：6000
- 早送り速度（m/min）：X: 30 / Z: 30 / Y: 10 / A: 30
- 左主軸モータ（30分/連続）（kW）：22 / 15
- 右主軸モータ（30分/連続）（kW）：11 / 7.5
- 回転工具モータ（S3 25% / 連続）（kW）：7.5 / 3.7
- 機械高さ（mm）：2300
- 必要設置面積（mm）：3000 × 2140（オイルパン、排りゅう機含まず）
- 機械重量（kg）：6200
- TS-4000Y
- 右主軸ストック：なし
- 尾座（NCサーボ式）：標準
- チャックサイズ（inch）：10
- タレット形式（選択可能）：12ステーション（全ホルダ型）- 標準；オプション：10/15/20ステーション（全ホルダ型）
- 最大旋削径（mm）：Φ370 / Φ315 / Φ292（構成により異なる）
- 最大旋削長（mm）：750 / 735 / 750（構成により異なる）
- 棒材能力（mm）：Φ82＊
- 左主軸回転数（min⁻¹）：4200
- 右主軸回転数（min⁻¹）：なし
- 回転工具回転数（min⁻¹）：6000
- 早送り速度（m/min）：X: 30 / Z: 30 / Y: 10 / A: 13
- 左主軸モータ（30分/連続）（kW）：22 / 15
- 右主軸モータ（30分/連続）：なし
- 回転工具モータ（S3 25% / 連続）（kW）：7.5 / 3.7
- 機械高さ（mm）：2300
- 必要設置面積（mm）：3000 × 2070（オイルパン、排りゅう機含まず）
- 機械重量（kg）：6000
備考
- *1 棒材能力は装着するチャックやシリンダの種類により異なります。
- *2 表示の設置面積はオイルパンおよび排りゅう機を含みません。
