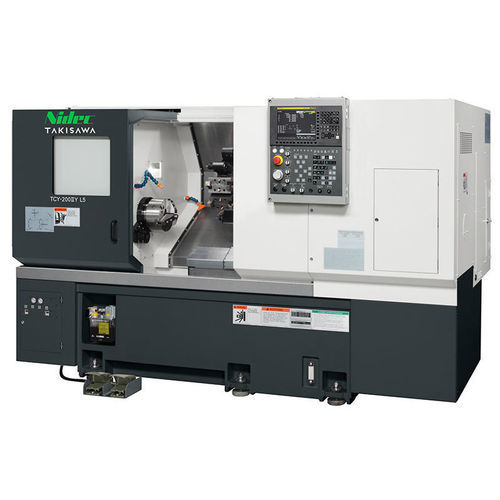

CNC旋盤 TCY-200Ⅱ12ツールステーション小型部品用コンパクト
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- ツールステーション数
- 12ツールステーション
- 応用
- 小型部品用
- その他の特徴
- コンパクト, Y軸付
- 複合機能
- ミリング
- 直径
220 mm, 250 mm
(8.66 in, 9.84 in)- 回転速度
4,000 rpm, 6,000 rpm
(25,132.741 rad.min-1, 37,699.112 rad.min-1)- パーツの長さ
254 mm, 271 mm, 454 mm, 471 mm
(10 in, 11 in, 18 in, 19 in)- 貫通穴のサイズ
51 mm
(2 in)- 早送り速度X
20 m/min
- 早送り速度Z
24 m/min
- 定格出力
2.2 kW, 3.7 kW, 5.5 kW, 7.5 kW, 11 kW
(3 hp, 5 hp, 7.5 hp, 10.2 hp, 15 hp)- 全長
2,310 mm, 2,500 mm, 2,860 mm
(91 in, 98 in, 113 in)- 全幅
1,695 mm, 1,795 mm
(67 in, 71 in)- 全高
1,700 mm
(67 in)- 重量
3,500 kg, 4,100 kg
(7,716 lb, 9,039 lb)
詳細
概要
主な特長
オプションと自動化
用途例
主な仕様
- 小型ワーク向けに、旋削・回転工具加工（タレット）・フライス加工をY軸制御とともに統合した複合加工旋盤機。
主な特長
- 小型ワークの工程一体化を実現するコンパクトな複合加工機構。
- フライス機能とY軸制御により複雑形状の効率的な加工が可能。
- 12ステーションドラムタレット（オールホルダタイプ）による多工具対応。
- 左右主軸（機種により右主軸はオプション）や回転工具主軸、充実した早送り速度でサイクル短縮に寄与。
オプションと自動化
- 無人連続加工を実現する各種ローダー・自動化パッケージ（オプション）を用意。
- インタラクティブなプログラミングソフトTiwaP-1（オプション）：プログラム作成、3Dシミュレーション、工具軌跡確認が可能でGコード知識が不要。
- バー材供給装置や周辺ハンドリング機器のオプションにより自動供給とローダー連携を実現。
用途例
- 小型複合部品の旋削＋フライス工程を統合した生産ライン（自動車部品、コネクタ、精密機械部品など）。
主な仕様
- 商用型式：TCY-200Ⅱ（機種区分：TCY-200ⅡYS / TCY-200ⅡY）
- 機械種別：フライス・Y軸を備えたコンパクト複合加工旋盤
- タレット：12ステーション ドラムタレット（オールホルダタイプ）
- 最大旋削径：Ø220 mm（BMT45タイプはØ250 mm）
- 最大旋削長：L3：254 mm [271 mm]；L5：454 mm [471 mm]
- チャックサイズ（inch）：TCY-200ⅡYS：8+6；TCY-200ⅡY：8
- 棒材処理能力（左主軸）：Ø51 mm（チャック・シリンダー種別に依存）
- 棒材処理能力（右主軸）：TCY-200ⅡYS：Ø42 mm；TCY-200ⅡY：-
- 左主軸回転数（min⁻¹）：4000 [OP. 6000]
- 右主軸回転数（min⁻¹）：4000 [OP. 6000]（装備時）
- 回転工具回転数（min⁻¹）：6000
- 早送り速度：X 20 m/min；Z 24 m/min；Y 10 m/min
- 左主軸モータ（15分/連続）：11 / 7.5 kW
- 右主軸モータ（15分/連続）：5.5 / 3.7 kW（装備時）
- 回転工具モータ（5分/15分/連続）：3.7 / 2.2 / 1.5 kW
- 機械高さ：1700 mm
- 必要設置寸法：L3：2500 × 1695 mm；L5：2860 × 1795 mm（別表記：L3：2310 × 1695 mm *）
- 機械質量：L3：3500 kg；L5：4100 kg
- ローダー対象ワーク（3 kg仕様）：外径 Ø160 mm；長さ L3：50 mm / L5：100 mm；重量 3 kg
- ワークフィーダー仕様（3 kg仕様）：パレット数 16；パレット当たり積載量 40 kg；積載高さ 450 mm
- 備考：• = 標準 ◦ = オプション - = 設定無；[ ] はBMT45タイプを示す
