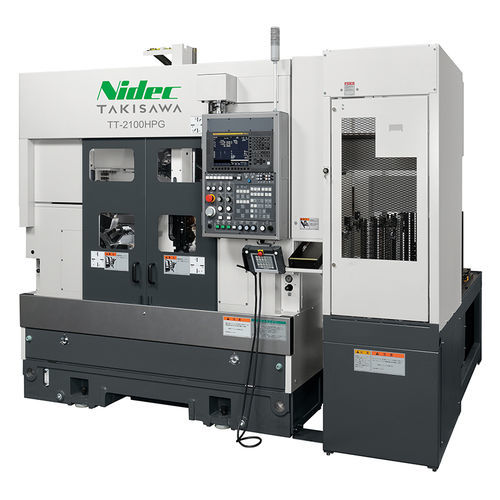

CNC旋盤 TT-2100H series横型2軸2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- スピンドル数
- 2 リード
- ツールステーション数
- 12ツールステーション, 10ツールステーション
- 応用
- 小部品製造, 生産用
- 性能
- 高精度, 高速, 高生産性
- その他の特徴
- 多機能
- 複合機能
- ミリング
- オプションとアクセサリー
- 自動搬入・搬出
- 直径
240 mm
(9.45 in)- 回転速度
3,200 rpm, 4,500 rpm, 6,000 rpm
(20,106.193 rad.min-1, 28,274.334 rad.min-1, 37,699.112 rad.min-1)- パーツの長さ
94 mm, 136 mm
(4 in, 5 in)- 最大切削径
240 mm
(9 in)- 早送り速度X
30 m/min
- 早送り速度Z
30 m/min
- 定格出力
5.5 kW, 7.5 kW, 11 kW
(7.5 hp, 10.2 hp, 15 hp)- 全長
2,825 mm
(111 in)- 全幅
2,615 mm
(103 in)- 全高
2,700 mm
(106 in)- 重量
5,200 kg
(11,464 lb)
詳細
概要
主な特徴
機能
マルチメディア
技術仕様
- TT-2100HGおよびTT-2100HPGは、サイクルタイム短縮と加工精度向上を目的とした平行双主軸の高精度CNC旋盤です。旋削専用仕様と旋削＋フライス仕様があり、上料仕様は生産計画に応じて選択できます。
主な特徴
- ベストセラーのTT-2100Gシリーズをベースに、高速化（直線ガイド仕様）によりサイクルタイムを短縮した高精度仕様。
- X軸に搭載された高精度直接測定システム（ガラススケール）が熱変位の影響を最小限に抑え、ワンショット良品の安定化に寄与します（特許）。
- 小〜中径のワークに対応する上料仕様を選択可能（セットにより各種オプションあり）。
- 標準で転位・反転を行うトランスファー反転ユニットを備えた二主軸構成により、前後同時加工が可能で、反転装置付きの単主軸2台に比べて省スペースかつ工程効率が向上します。
機能
- X/Z軸に直線ガイドを採用（高速仕様）し、微小動作や微小テーパ加工での追従性能を高め、X/Z送り速度を約25%向上（最大30 m/min）。さらにタレット軸は移動中に旋回してサイクル短縮を図ります。
- 高精度直接測定システム：X軸のガラススケールにより長期的な加工精度を約70%向上させます。
- タンクベッド構造により、1日を通した熱変位を最小限に抑えます。
- 主軸は6"および8"チャック仕様を用意し、FANUC等の高性能主軸モータと組合せ可能です。
- 標準は10ステーションタレット（T10）；オプションで12ステーション（T12）や10ステーションのフライス用タレット（T10M）を選択できます。
- 省エネシステムおよび油水分離器により冷却液寿命を延ばし、消費電力を低減します。
- オペレータ向けの操作ソフトと専用ボタンによりセットアップが容易で、測定・工程管理を簡素化して非加工時間を削減します。
マルチメディア
- 製品動画："Talk About \"TT-2100HP\""（YouTube）。
技術仕様
- 対象モデル：TT-2100HG / TT-2100HPG（旋削）、TT-2100HCMG / TT-2100HPCMG（旋削＋フライス）。
- チャックサイズ（inch）：6+6 および 8+8。
- 最大旋削径：Ø240 mm。
- 最大旋削長さ：6+6 = 135.5 mm；8+8 = 94 mm。
- 主軸回転数（min⁻¹）：6+6 = 4500（OP. 6000）；8+8 = 3200（OP. 4500）。
- 早送り速度：X：30 m/min ／ Z：30 m/min。
- 主軸モータ（15分/連続）：6+6 = 7.5 / 5.5 kW（OP. 11 / 7.5 kW）；8+8 = 11 / 7.5 kW。
- 回転工具速度（旋削・旋削＋フライスモデル）：2500 min⁻¹。
- 回転工具モータ（15分/連続）：5.5 / 3.7 kW。
- 機械高さ：2700 mm。
- 必要設置面積：2825 × 2615 mm。
- 機械質量：旋削モデル 約5200 kg；旋削＋フライスモデル 約5400 kg。
- 上料ターゲットワーク（パレット／セット）：6+6チャックの場合 — 外径 Ø80 mm（OP. Ø160）、長さ 80 mm、重量 0.7 kg×2（OP. 3.0 kg×2）；8+8チャックの場合 — 外径 Ø160 mm（OP. Ø80）、長さ 80 mm、重量 3.0 kg×2（OP. 0.7 kg×2）。
- ワーク供給仕様：パレット数 = 16；パレット当たり積載容量 = 40 kg；積載高さ = 450 mm。
- トランスファー反転ユニット：標準（前後同時加工を可能にします）。
- 直線ガイド（X/Z）：送り速度を約25%向上（最大30 m/min）させ、微小動作の追従性を高めます。
- 高精度直接測定システム：X軸ガラススケールにより長期的な加工精度を約70%向上させます。
