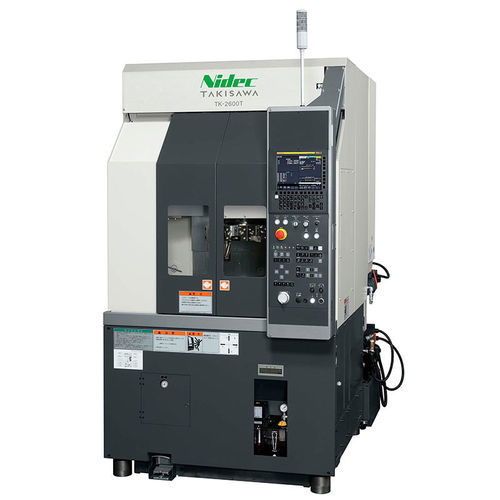

CNC旋盤 TK-2600縦型8ツール大量生産用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 縦型
- ツールステーション数
- 8ツール
- 応用
- 金属用, 大量生産用, 製造ライン用
- 性能
- 高精度, 高剛性
- その他の特徴
- コンパクト
- 直径
400 mm, 600 mm
(15.75 in, 23.62 in)- 回転速度
2,000 rpm, 2,500 rpm
(12,566.371 rad.min-1, 15,707.963 rad.min-1)- パーツの長さ
257 mm, 347 mm
(10 in, 14 in)- 最大切削径
355 mm
(14 in)- 最大切断長
最大: 347 mm
(14 in)最少: 257 mm
(10 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
15 kW, 18.5 kW, 22 kW
(20.4 hp, 25.2 hp, 29.9 hp)- 全長
1,220 mm, 1,600 mm
(48 in, 63 in)- 全幅
1,980 mm
(78 in)- 全高
2,200 mm
(87 in)- 重量
3,650 kg, 3,750 kg
(8,047 lb, 8,267 lb)
詳細
30年間にわたり生産されてきた機種のフルリデザイン版です。
概要
主な特長
特性 / 仕様
用途
概要
- コンパクト立型旋盤 TK-2600 は、ワーク寸法、工具配置、オートメーション計画に合わせたモジュラー構成を目的に設計されています。
主な特長
- 回転径は 400 mm（標準）または 600 mm（オプション）に対応。
- タレット形式：コム型ツールスライド、6ポジション（ダイレクトマウント）、8ポジション（ダイレクトマウント）。
- 高剛性・高精度の矩形すべり面を採用。
- 切削条件やサイクルに合わせた主軸・モータの選択肢を用意。
- コンパクトな設置面積で生産セルや自動化ラインへの組み込みが容易。
特性 / 仕様
- チャック寸法：10 inch
- タレット形式：コム型ツールスライド；6ポジションタレット（ダイレクトマウント）；8ポジションタレット（ダイレクトマウント）
- 最大回転径：400 mm（600 mm は 600 回転径仕様）
- 最大加工径：コム型：-；6ポジション：φ355；8ポジション：φ335
- 最大加工長さ：コム型：347 mm；6/8ポジション：257 mm
- 主軸回転速度：2000 min⁻¹（オプション：2500 min⁻¹）
- 早送り速度：X：20 / Z：20 m/min
- 主軸モータ（30分 / 連続）：22 / 18.5 kW（オプション：18.5 / 15 kW）
- 機械高さ：2200 mm
- 必要設置面積：1220 × 1980 mm（600 回転径は 1600 × 1980 mm）
- 機械重量：3650 kg；3750 kg
- 注：括弧内の値は 600 回転径仕様の数値です。
用途
- 部品加工ワークショップや生産ラインでの中型部品の旋削。
- 量産向け自動化セルへの組み込み。
- 多様な材料・工具配置に対応する、コンパクトで高精度な立型旋削。
